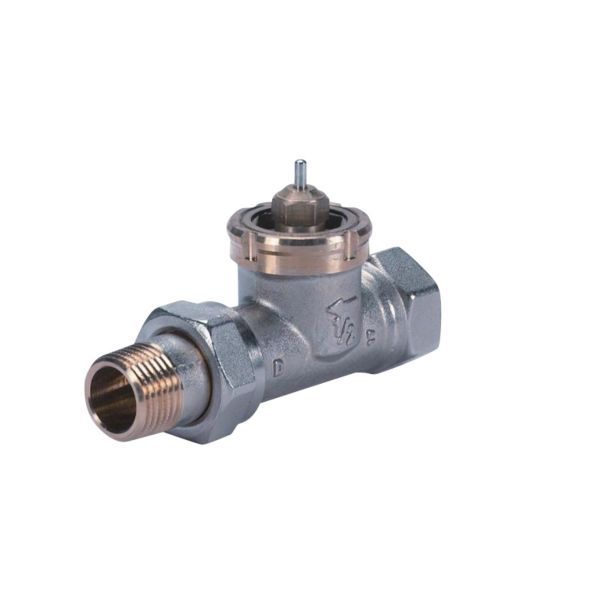

Danfoss RAV ventil 10/8, 3/8” , 013U0012

342 kr. inkl. moms

Danfoss RAV er en reguleringsventil til opvarmning og køling. Den er normalt åben og lukker automatisk, når den kombineres med en termostatisk aktuator som RAVI.

  • Tilslutning: 3/8″ indvendigt gevind (Rp 3/8) på indløb, 3/8″ udvendigt gevind (R 3/8) på udløb
  • Kapacitet: Kvs 1,2 m³/h
  • Funktion: Lukker automatisk, når aktuatoren registrerer stigende temperatur
  • Medfølger: Leveres uden aktuator – RAVI bestilles separat

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403150003 Kategori:

Beskrivelse

Danfoss RAV 10/8 er en 2-vejs ventil i trykklasse PN 10 til opvarmnings- og køleanlæg. Den kombineres med en termostatisk aktuator, fx RAVI, som lukker ventilen, når temperaturen stiger over den indstillede værdi. Ventilen har 3/8″ indvendigt gevind (Rp 3/8) på indløbet og 3/8″ udvendigt gevind (R 3/8) på udløbet, og Danfoss angiver en kvs-værdi på 1,2 m³/h.

Fordele

  • Lineær regulering: Danfoss angiver en lineær flowkarakteristik for ventilen.
  • Medie: Cirkulationsvand fra fjernvarme- og fjernkølingsanlæg samt glykolholdigt vand op til 30 %.
  • Driftsområde: Medietemperaturen må være mellem 2 og 120 °C.
  • Messinghus: Ventilhuset er i messing, og keglen er i NBR-gummi.

Passer den til dit anlæg?

Bruges til

  • Temperaturregulering i små varmtvandsbeholdere og gennemstrømningsbeholdere sammen med RAVI-aktuatoren.
  • Opvarmning og køling; Danfoss angiver cirkulationsvand fra fjernvarme/fjernkøling som tilladt medie.

Sådan vælger du

Montering

  • Monteres af VVS-installatør i returledningen (returløbsmontering); aktuatoren (fx RAVI) bestilles separat.
  • Gennemstrømningen skal følge pilen, der er indstøbt i ventilhuset.
  • 3/8″ indvendigt gevind (Rp 3/8) på indløb og 3/8″ udvendigt gevind (R 3/8) på udløb.
  • Medfølger ikke: Termostatisk aktuator (fx RAVI) – bestilles separat.
Til installatøren
  • Aktuator: Kombineres med en termostatisk aktuator som RAVI, der lukker ventilen ved stigende temperatur; temperaturreguleringen er typetestet efter EN 14597.
  • Kapacitet: Danfoss angiver kvs 1,2 m³/h; i databladet gælder kv-værdien med et P-bånd på 6 °C.
  • Differenstryk: Danfoss angiver, at differenstrykket over ventilen ikke må overstige 0,8 bar i installationer, hvor stillefunktion er påkrævet.
  • Vandring: 1,1 mm.
  • Vandkvalitet: Cirkulationsvand med pH 7–10; glykolholdigt vand accepteres op til 30 %.
  • Materiale: Ventilhus i messing (W.nr. 2.0402), kegle i NBR-gummi.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder 10/8 i navnet?
Danfoss’ datablad betegner ventilen RAV 10/8 og angiver den med ventilstørrelse DN 10, Rp 3/8 på tilgangen og R 3/8 på afgangen.

Hvordan virker ventilen?
Den er en 2-vejs ventil, der kombineres med en selvvirkende termostatisk aktuator som RAVI; aktuatoren lukker ventilen, når temperaturen stiger, og er typetestet efter EN 14597.

Er ventilen åben eller lukket, når aktuatoren ikke regulerer?
Den er normalt åben og lukker først, når aktuatorens følertemperatur stiger over den indstillede værdi.

Hvor skal ventilen monteres?
Danfoss angiver returløbsmontering.

Hvilken vandkvalitet kræver den?
Cirkulationsvand med pH 7–10, og glykol i vandet accepteres op til 30 %.

Følger aktuatoren med ventilen?
Nej, ventilen sælges separat fra den termostatiske aktuator (fx RAVI, 013U8008), som skal bestilles for at ventilen kan regulere temperaturen automatisk.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRAV 2-vejs ventil
ModelRAV 10/8
Danfoss kodenr.013U0012
DimensionDN 10
Tilslutning3/8" indvendigt gevind (Rp 3/8) / 3/8" udvendigt gevind (R 3/8), ISO 7/1
Kvs1,2 m³/h
TrykklassePN 10
Maks. differenstryk0,8 bar (lukkedifferenstryk)
Medietemperatur2–120 °C
MedieCirkulationsvand fra fjernvarme/fjernkøling, glykolholdigt vand op til 30 %
pH7–10
Vandring1,1 mm
KarakteristikLineær
FunktionRegulatorventil
Antal porte2
SpindelpositionNormalt åben
MonteringspositionFri
VentilhusMessing, W.nr. 2.0402
KegleNBR-gummi
Kavitationsfaktor0,5
Nettovægt0,26 kg
Bruttovægt0,27 kg
Mærke
Varenummer403150003
EAN5702420005478
