Beskrivelse

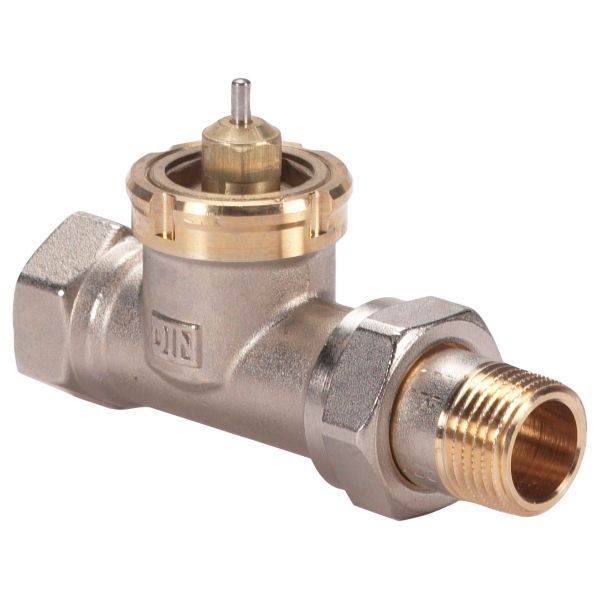

Danfoss RAV 25/8 er en 2-vejs reguleringsventil i ligeløb, der bruges sammen med et selvvirkende termostatelement – Danfoss angiver RAV-/8 til både RAVI og RAVK. Ventilen har indløb 1″ indvendigt gevind (Rp 1), udløb 1″ udvendigt gevind (R 1) og kvs 3,1 m³/h. Den kan bruges med glykolholdigt vand op til 30 %.
Fordele
- Virker uden strøm: Ventilen styres af et selvvirkende termostatelement og har ingen elektriske dele.
- Medie: Danfoss angiver fjernvarme-/fjernkølecirkulationsvand og alternativt glykolholdigt vand op til 30 %.
- Karakteristik: Normalt åben ventil med lineær regulering.
Passer den til dit anlæg?
Bruges til
- 2-vejs ventil til selvvirkende termostatelementer som RAVI og RAVK, der ifølge Danfoss primært bruges til temperaturregulering i små varmtvandsbeholdere eller gennemstrømningsbeholdere.
- Danfoss angiver fjernvarme- og fjernkølecirkulationsvand samt glykolholdigt vand op til 30 % som tilladte medier.
Sådan vælger du
- Denne variant: RAV 25/8, DN 25, kvs 3,1 m³/h.
- Termostatelement RAVI 43–65 °C
- Pakdåse til RAV
Montering
- Termostatelementet (RAVI) bestilles separat.
- Medfølger ikke: RAVI-termostatelement (bestilles separat).
Til installatøren
- Monteringsposition: Fri.
- Placering af termostatelementet: Danfoss angiver, at RAVI udelukkende monteres i returledningen.
- Kapacitet: kvs er 3,1 m³/h. Sammen med RAVI angiver Danfoss kv 2,6 m³/h ved et P-bånd på 6 °C.
- Medie: Fjernvarme-/fjernkølecirkulationsvand, alternativt glykolholdigt vand op til 30 %.
- Vandkvalitet: Medium pH 7–10.
- Kavitationsfaktor: 0,5.
- Maks. lukketryk: 0,8 bar.
Se alle tekniske specifikationer →
Tilbehør
Danfoss pakdåse for RAV og VMT, forstærket tætning mellem Stift og O-Ring. 065F0006201 kr. inkl. moms+
Danfoss RAVI termostatelement 43-65°C 013u80081.445 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket termostatelement skal bruges sammen med ventilen?
Ventilen bruges med et selvvirkende termostatelement. Danfoss angiver RAV-/8 til både RAVI og RAVK, fx RAVI 43–65 °C, 2 m. Termostatelementet bestilles separat.
Hvad er tilslutningerne på ventilen?
Indløb 1″ indvendigt gevind (Rp 1) og udløb 1″ udvendigt gevind (R 1), begge efter ISO 7/1.
Hvor varmt må vandet være?
Danfoss angiver medietemperatur 2–120 °C ved trykklasse PN 10.
Kan den bruges med frostsikret vand?
Ja, ventilen kan bruges med glykolholdigt vand op til 30 %.
Dokumentation
- Datablad RAVI PDF · 969 KB
- Datablad VMT PDF · 402 KB
- Datablad Actuators - Temperature, RAVI (PDF, engelsk) PDF · 951 KB
- Datablad Actuators - Temperature, RAVK (PDF, engelsk) PDF · 1,2 MB
- Brochure Lad intelligente motorventiler håndtere dine driftsudfordringer PDF · 6,2 MB
- Driftsvejledning RAV PDF · 50 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
