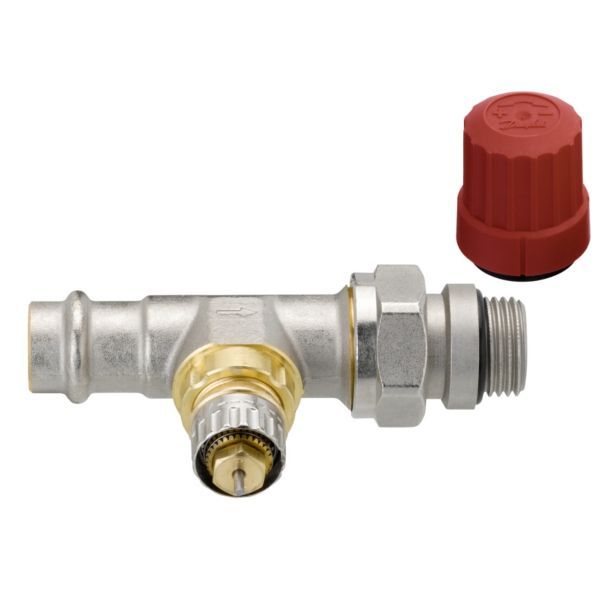

Danfoss RA-N press radiatorventil 15mm ,ligeløbende, 013G3238

203 kr. inkl. moms

Radiatorventilhus med integreret forindstilling til 2-strengsanlæg – termostatføleren købes separat.

  • Tilslutning: 15 mm presfitting mod røret, 1/2 tomme selvtættende nippel (R 1/2) mod radiatoren
  • Model: RA-N press 15, ligeløb
  • Beskyttelseshætte: Rød – farven viser ventiltypen

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403273015 Kategori:

Beskrivelse

Danfoss RA-N press 15 er et radiatorventilhus med forindstilling til 2-strengsanlæg med pumpe og fjernvarmeanlæg med direkte tilslutning, her i ligeløb til press-systemer med en 1/2 tomme selvtættende nippel (R 1/2, udvendigt gevind) til radiatoren. Den integrerede forindstilling sikrer, at den maksimale vandgennemstrømning ikke overskrides. Alle termostatiske elementer i RA 2000-serien passer til RA-N.

Fordele

  • Vandfordeling: Den integrerede forindstilling begrænser den maksimale vandgennemstrømning, så anlægget kan afbalanceres.
  • Forindstilling: Ændres uden specialværktøj og låses fast, når følerelementet er monteret.
  • Pakdåse: Ventilens O-rings pakdåse kan udskiftes med vand og tryk på anlægget.
  • Tæthed: Den selvtættende nippel har O-ringstætning, så brug af pakmaterialer er overflødig.
  • Byggeperioden: Før følerelementet er monteret, kan varmen reguleres med ventilhusets dækhætte.

Passer den til dit anlæg?

Bruges til

  • 2-strengsanlæg med pumpe og fjernvarmeanlæg med direkte tilslutning.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Sådan vælger du

Montering

  • Ventilen monteres i radiatorens fremløb med en 1/2 tomme selvtættende nippel (R 1/2) med udvendigt gevind; gennemløbet skal følge pilen på ventilhuset.
  • Termostatføler med RA-tilslutning bestilles separat. I byggeperioden kan varmen reguleres med beskyttelseshætten.
  • Medfølger: Beskyttelseshætte (rød).
  • Medfølger ikke: Termostatisk føler/element (bestilles separat).
Til installatøren
  • Forindstilling: Mellem 1 og 7 i halve trin vælges uden specialværktøj – fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej mod uret indtil den ønskede skalaværdi er ud for referencemærket, slip og kontrollér. Ved indstilling N er ventilen helt åben.
  • Gennemskylning: Danfoss angiver, at ventilerne skal forindstilles efter gennemskylning af anlægget, og at gennemskylningen skal ske med ventilerne i stilling N.
  • Presning: Danfoss angiver kobber, stål og rustfrit stål efter EN 10312/EN 1057 og presbakker V og M 15 mm (REMS V15, M15 og SA15; Rothenberger SV15 og M15).
  • Vandbehandling: Danfoss angiver, at leverandørens anvisninger skal overholdes, hvis der tilsættes kemikalier til det cirkulerende vand for at undgå kalkdannelse og korrosion.
  • Fjernvarme: Husk en differenstrykregulator på direkte fjernvarmeanlæg.
  • Materialer: Ventilhus og øvrige metaldele i messing (Ms 58); trykstift og ventilfjeder i kromstål; drøvlebøsning i PPS; kv-prop i PP; O-ring i EPDM; ventilkegle i NBR. Ventilhuset er forniklet/forkromet udvendigt.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.

Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.

Hvad med direkte fjernvarme?
Husk en differenstrykregulator på direkte fjernvarmeanlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-N press 15, radiatorventilhus med forindstilling
ModelRA-N press 15, ligeløb
Danfoss kodenr.013G3238
DimensionDN 15
Tilslutning15 mm presfitting (kobber, stål og rustfrit stål efter EN 10312/EN 1057)
Tilslutning til ventilDanfoss RA (RA 2000-serien); til radiator: 1/2 tomme udvendigt gevind, R 1/2 (selvtættende nippel)
Kvs0,9 m³/h
ForindstillingJa, mellem 1 og 7 i halve trin samt N (helt åben), uden specialværktøj; låses når følerelementet er monteret
IndstillingsområdeDifferenstryk maks. 0,6 bar
Maks. driftstryk10 bar
Prøvetryk16 bar
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
VentilhusMessing (Ms 58)
Vandberørte materialerVentilhus og øvrige metaldele messing (Ms 58), trykstift og ventilfjeder kromstål, drøvlebøsning PPS, kv-prop PP, O-ring EPDM, ventilkegle NBR
NippeltypeSelvtættende
VentiltypeNormalt flow
Anvendelse2-rørsystem
OverfladeForniklet
FarveRød beskyttelseshætte
GodkendelserEN 215 (sammen med RA 2000-følere); ikke CE-mærket
Nettovægt0,256 kg
Bruttovægt0,269 kg
Mærke
Varenummer403273015
EAN5702420091730
