Beskrivelse

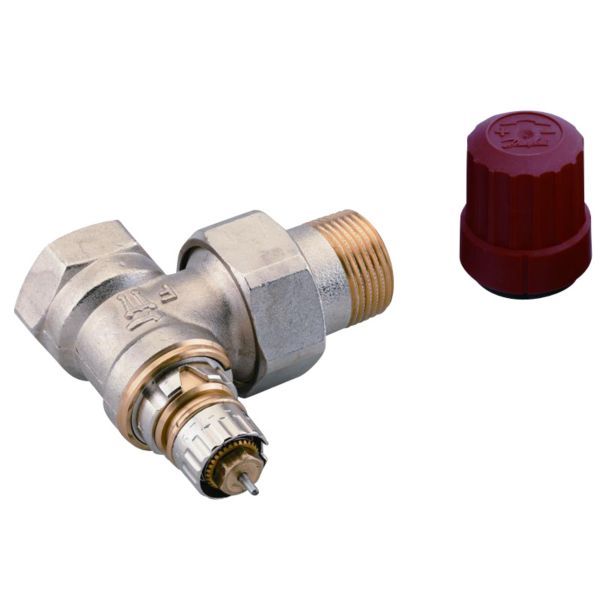

Danfoss RA-N 20 er et radiatorventilhus med indbygget forindstilling til 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning, her i vinkelløb. Den indbyggede forindstilling (kv 0,1–1,04 m³/h) sikrer, at den maksimale vandgennemstrømning gennem radiatoren ikke overskrides, og alle termostatiske elementer i RA 2000-serien passer til ventilen. Den har 3/4″ indvendigt gevind (Rp 3/4) mod røret og 3/4″ udvendigt gevind (R 3/4) nippel mod radiatoren.
Fordele
- Styret gennemstrømning: Den indbyggede forindstilling begrænser den maksimale vandgennemstrømning. Danfoss angiver, at RA-N-ventilerne giver god vandfordeling samt forbedret afkøling.
- Forindstilling: Forindstillingen indstilles uden specialværktøj og er fastlåst, når følerelementet er monteret.
- Pakdåse: Ventilens O-rings pakdåse kan udskiftes med vand og tryk på anlægget.
- Beskyttelseshætte: Den røde beskyttelseshætte viser ventiltypen, og en pil på huset viser gennemløbsretningen.
Passer den til dit anlæg?
Bruges til
- 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning.
- Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.
Sådan vælger du
- Denne udgave: RA-N 20, vinkelløb, kvs 1,4.
- Anden udførelse: RA-N 20 ligeløb
- Mindre udgave: RA-N 15 vinkelløb
- Mindre udgave: RA-N 10 ligeløb
- Mindre udgave: RA-N 10 vinkelløb
- Forindstillingen kan beregnes i Danfoss Installer App.
Montering
- Ventilen monteres i radiatorens fremløb; gennemløbet skal følge pilen på ventilhuset.
- 3/4″ indvendigt gevind (Rp 3/4) mod røret og 3/4″ udvendigt gevind, nippel (R 3/4) mod radiatoren.
- Termostatføler med RA-tilslutning bestilles separat. I byggeperioden kan varmen reguleres med beskyttelseshætten.
- Medfølger: Rød beskyttelseshætte (monteret fra fabrik).
- Medfølger ikke: Termostatføler/-element med RA-tilslutning (bestilles separat).
Til installatøren
- Driftsgrænser: Maks. arbejdstryk 10 bar, maks. differenstryk 0,6 bar og prøvetryk 16 bar.
- Kv ved forindstilling 1–7 og N: 0,1 / 0,15 / 0,17 / 0,26 / 0,35 / 0,46 / 0,73 / 1,04 m³/h (kvs 1,4 m³/h).
- Forindstilling: Mellem 1 og 7 i halve trin; ved indstilling N er ventilen helt åben. Danfoss angiver, at indstilling i de skraverede områder på forindstillingsskalaen bør undgås, og at forindstillingen kan beregnes i Danfoss Installer-appen.
- Rørtilslutning: 3/4″ indvendigt gevind (Rp 3/4) mod røret og 3/4″ udvendigt gevind med nippel (R 3/4) mod radiatoren.
- Vandkvalitet: Ved tilsætning af kemikalier mod kalk og korrosion skal leverandørens anvisninger overholdes.
- Materialer: Ventilhus og øvrige metaldele i messing (Ms 58), trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS, kv-prop i PP, O-ring i EPDM og ventilkegle i NBR.
- Fjernvarme: Brug en differenstrykregulator på direkte fjernvarmeanlæg.
Se alle tekniske specifikationer →
Varianter
- RA-N 10 ligeløb
- RA-N 10 vinkelløb
- RA-N 10 omvendt vinkelløb
- RA-N 10 sideløb højre
- RA-N 10 sideløb venstre
- RA-N 15 ligeløb
- RA-N 15 vinkelløb
- RA-N 15 omvendt vinkelløb
- RA-N 15 sideløb højre
- RA-N 15 sideløb venstre
- RA-N 20 ligeløb
- RA-N press 15 ligeløb
- RA-N press 15 omvendt vinkelløb
Tilbehør
Danfoss håndindstilling til RA Ventil, 013G5002142 kr. inkl. moms+
Danfoss pakdåse til Ra 2000, 013G029086 kr. inkl. moms+
Ofte stillede spørgsmål
Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.
Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.
Kan ventilen bruges til fjernvarme?
Ja, til fjernvarmeanlæg med direkte tilslutning – husk en differenstrykregulator.
Hvad betyder forindstillingen 1–7 og N?
Forindstillingen begrænser den maksimale vandgennemstrømning. Den kan vælges mellem 1 og 7 i halve trin; ved indstilling N er ventilen helt åben.
Dokumentation
- Datablad Radiatorventil type RA-N med forindstilling PDF · 3,0 MB
- Brochure Produktoversigt over Danfoss Radiatortermostater og -ventiler PDF · 1,5 MB
- Brochure Spar på varmen med nye radiatorventiler PDF · 1,6 MB
- Installationsvejledning Service, RA2000 valves PDF · 449 KB
- Installationsvejledning Danfoss anbefalede applikationer PDF · 1,3 MB
- Faktaark Forindstillingskort RA-N/RA-U PDF · 90 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
