Beskrivelse

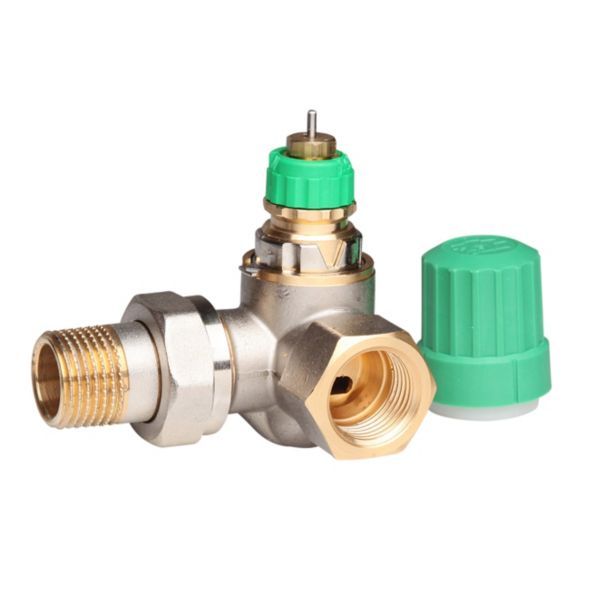

Danfoss RA-DV er en trykuafhængig radiatorventil til 2-rørs varmesystemer. Ventilen har en flowbegrænser, der forindstiller det maksimale vandflow, og en indbygget trykregulator, som ifølge Danfoss holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes. Denne udgave er DN 15 i sideløb højre (dobbelt vinkelløb) med 1/2″ indvendigt gevind (Rp 1/2) på indløbet og 1/2″ udvendigt gevind (R 1/2) på udløbet.
Fordele
- Automatisk indregulering: den indbyggede trykregulator holder det indstillede flow, ifølge Danfoss.
- Forindstilling: justeres nemt og præcist uden brug af værktøj, ifølge Danfoss.
- Følerkompatibilitet: ifølge Danfoss passer ventilen sammen med alle typer termostatfølere med Danfoss RA-omløber.
- Pakdåse: hele pakdåsen kan udskiftes uden at tømme systemet.
- Grøn hætte: beskyttelseshætten og forindstillingsringen er grønne, så RA-DV kan skelnes fra andre ventilhuse i Danfoss RA-serien.
Passer den til dit anlæg?
Bruges til
- 2-strengs radiatoranlæg, fx ved renovering, hvor anlægget skal indreguleres uden beregning af ventilforindstillinger efter tryk.
Sådan vælger du
- Denne variant: RA-DV DN 15, dobbelt vinkelløb, højre
- Anden udførelse: RA-DV 3/8″ vinkelløb
- Anden udførelse: RA-DV 1/2″ vinkelløb
- Anden udførelse: RA-DV 3/8″ ligeløb
Montering
- Monteres af VVS-installatør i radiatorens fremløb med 1/2″ indvendigt gevind (Rp 1/2) mod røret og 1/2″ udvendigt gevind (R 1/2) mod radiatoren; termostatføleren (RA-tilslutning) bestilles separat.
- Medfølger: Beskyttelseshætte (grøn), Forindstillingsring (grøn).
- Medfølger ikke: Termostatføler – føler og ventil bestilles separat.
Til installatøren
- Trykregulator: holder ifølge Danfoss differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes.
- Differenstryk: Danfoss angiver min. 0,1 bar og maks. 0,6 bar; det angivne maksimale differenstryk er det tryk, hvor ventilerne regulerer tilfredsstillende.
- Arbejdstryk: Danfoss regner arbejdstryk som statisk tryk plus differenstryk, maks. 10 bar.
- Prøvetryk: 16 bar.
- Forindstilling: standardindstillingen er N, hvor ventilen er helt åben; indstilling N kan bruges til gennemskylning, hvis systemet skal renses for snavs. Når termostatføleren er monteret, er forindstillingen beskyttet mod utilsigtet regulering.
- Dimensionering: Danfoss’ eksempel giver forindstilling 4 ved et flow gennem radiatoren på 30 l/h.
- Flow og føler: tabelværdierne 10–135 l/h gælder helt åben ventil ved 0,1 bar; med Danfoss Aveo®-føler angiver Danfoss 9–130 l/h.
- BAC-effektivitetsklasse: Klasse A efter ISO 52120-1 og ISO 16484-4, ifølge Danfoss.
- Vandkvalitet: skal ifølge Danfoss overholde VDI 2035, TÜV 1466, AGFW Work Part FW 510 eller Vejledning Vandbehandling og korrosionsforebyggelse; blandinger, der indeholder mineralsk olie, bør undgås, og producentens doseringsvejledninger skal følges nøje, hvis der bruges vandbehandling.
Se alle tekniske specifikationer →
Varianter
- RA-DV 3/8″ vinkelløb
- RA-DV 1/2″ vinkelløb
- RA-DV 3/8″ ligeløb
- RA-DV 1/2″ ligeløb
- RA-DV UK 3/8″ omvendt vinkelløb
- RA-DV UK 1/2″ omvendt vinkelløb
- RA-DV 3/4″ vinkelløb
- RA-DV 3/4″ ligeløb
- RA-DV 1/2″ venstre sideløb
Tilbehør
Danfoss Klemringsfittings 1/2''. 12 mm til stål- og kobberrørføring60 kr. inkl. moms+
Danfoss Klemringsfittings 1/2''. 15 mm til stål- og kobberrørføring47 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 1/2'', 013G417687 kr. inkl. moms+
Danfoss håndindstilling til RA Ventil, 013G5002142 kr. inkl. moms+
Danfoss pakdåse til Ra 2000, 013G029086 kr. inkl. moms+
Danfoss React RA standard følerelement, 8–28 °C (015G3090)184 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket flow skal jeg indstille?
Forindstil efter radiatorens flowbehov. Danfoss angiver maks. flow ved helt åben ventil og 0,1 bar: 10 l/h ved indstilling 1 og 135 l/h ved indstilling N.
Kan beskyttelseshætten bruges som afspærring?
Nej. Beskyttelseshætten må ifølge Danfoss ikke benyttes som manuel afspærring – den kan bruges til manuel regulering i monteringsfasen. Til afspærring bør der benyttes et manuelt håndindstillingsgreb (best.nr. 013G5002).
Følger der en termostatføler med?
Nej. En radiatortermostat består ifølge Danfoss af en føler og en RA-DV-ventil, og føler og ventil bestilles separat.
Hvilke andre udførelser findes?
Danfoss leverer RA-DV i DN 10, DN 15 og DN 20 og i udførelserne vinkelløb, ligeløb, UK (omvendt vinkelløb) samt sideløb højre og venstre.
Dokumentation
- Datablad Dynamic Valve™ Type RA-DV - dynamisk radiatorventil PDF · 2,1 MB
- Brochure Automatisk indregulering med Dynamic Valve™ – den enkle vej til effektiv opvarmning PDF · 303 KB
- Brochure Danfoss Dynamic Valve ™ - Brochure til boligforeninger. PDF · 375 KB
- Brochure Danfoss Dynamic Valve ™ - Produktbrochure PDF · 1,0 MB
- Brochure Produktoversigt over Danfoss Radiatortermostater og -ventiler PDF · 1,5 MB
- Brochure Spar på varmen med nye radiatorventiler PDF · 1,6 MB
- Installationsvejledning Danfoss anbefalede applikationer PDF · 1,3 MB
- Faktaark New ways of balancing two-pipe systems (Engelsk) PDF · 1,6 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
