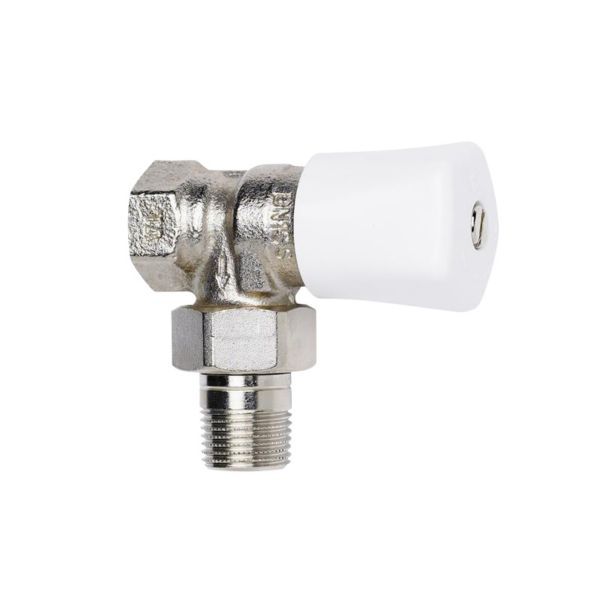

IMI TA RVO-1 håndreguleret radiatorventil, vinkel, DN 10, G3/8 (50 133-910)

419 kr. inkl. moms

Håndreguleret radiatorventil med forindstilling, DN 10 vinkel, inkl. radiatorforskruning.

  • Tilslutning: 3/8″ radiatorforskruning (R3/8), der følger med.
  • Betjening: Håndhjul til at lukke og åbne, skruetrækker til forindstilling.
  • Materiale: Ventilhus i rødgods.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 401553003 Kategori:

Beskrivelse

RVO-1 er en håndreguleret radiatorventil med forindstilling til varmeanlæg. Ventilen betjenes med håndhjulet, og forindstillingen foretages med en skruetrækker til den ønskede Kv-værdi. Denne udgave er vinkelløbende i DN 10, med 3/8″ radiatorforskruning (R3/8) og Kvs 1,7 m³/h ved 1 bar trykfald.

Fordele

  • Forindstilling: Indstillingen er uændret, når ventilen har været lukket og åbnes helt igen.
  • Brugsvand: DN 10-udgaven har ventilindsats i AMETAL®, IMI’s afzinkningsbestandige legering, og kan bruges i brugsvandsanlæg.
  • Glatte rør: Kan tilsluttes glatte rør med klemringskoblingen KOMBI.
  • Pakninger: O-ringe og kegle er i EPDM-gummi.
  • Standard: Fremstillet efter EN 215/1 og HD 1215-2.

Passer den til dit anlæg?

Bruges til

  • Håndregulering og afspærring af radiatorer i varmeanlæg.
  • DN 10 kan også bruges i brugsvandsanlæg.

Sådan vælger du

Montering

  • Radiatorforskruning: 3/8″ udvendigt gevind (R3/8). Ventilhusets rørtilslutning: 3/8″ (G3/8).
  • For at undgå støj bør differenstrykket over ventilen ikke overstige 30 kPa (0,3 bar).
  • Leveres helt åben fra fabrikken; forindstil til den ønskede Kv-værdi.
  • Kan tilsluttes glatte rør med klemringskoblingen KOMBI.
  • Medfølger: Radiatorforskruning (R3/8).
Til installatøren
  • Reguleringsform: Forindstilling med skruetrækker (Kv 0,06–1,7 over 2–10 omdrejninger) og afspærring med håndhjulet.
  • Driftsgrænser: Maks. arbejdstemperatur 120 °C, trykklasse PN 10.
  • Støj: Maks. anbefalet differenstryk over ventilen 30 kPa (0,3 bar).
  • Vandkvalitet: Det varmebærende medium bør være rent og afgasset for at undgå skader og kalkaflejringer; medier med mineralske olier eller mineralholdige smøremidler kan føre til, at pakninger af EPDM-gummi ødelægges. Bruges nitritfri frost- og korrosionsbeskyttende midler på basis af etylenglykol, skal producentens oplysninger om koncentration og særlige tilsætningsstoffer følges.
  • Mærkning: Ventilen er mærket med TA, landekode, pil for strømningsretning og dimension.

Kv ved antal omdrejninger, DN 10 vinkel

Antal omdrejninger 2 3 4 5 6 7 8 9 10
Kv 0,06 0,1 0,15 0,2 0,4 0,7 1,1 1,45 1,7

Ventilen leveres helt åben fra fabrikken.

Varianter

Ofte stillede spørgsmål

Hvordan forindstilles ventilen?
Luk ventilen, skru håndhjulsskruen ud, skru forindstillingsspindlen med uret til stop med en skruetrækker, og skru den derefter op til det antal omdrejninger, der giver den ønskede Kv-værdi. Skru håndhjulsskruen fast og åbn ventilen.

Kan den tilsluttes glatte rør?
Ja, med klemringskoblingen KOMBI.

Kan ventilen bruges til brugsvand?
DN 10-udgaven kan bruges i brugsvandsanlæg, fordi ventilindsatsen er i afzinkningsbestandigt AMETAL®.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeHåndreguleret radiatorventil RVO-1, vinkel, inkl. radiatorforskruning
ModelRVO-1
TA kodenr.50 133-910
DimensionDN 10
Tilslutning3/8" udvendigt gevind (R3/8, radiatorforskruning); ventilhus 3/8" (G3/8); omløbermøtrik M22x1,5
Kvs1,7 m³/h ved 1 bar trykfald og fuldt åben ventil
ForindstillingMed skruetrækker, Kv 0,06–1,7 over 2–10 omdrejninger
TrykklassePN 10
Maks. anbefalet differenstryk (støj)30 kPa (0,3 bar)
MedietemperaturMaks. 120 °C
VentilhusRødgods
VentilindsatsAMETAL® (IMI's afzinkningsbestandige legering), DN 10 til brugsvand
PakningO-ringe og kegle i EPDM-gummi
HåndhjulPP (polypropylen)
OverfladeForniklet (ventilhus og koblingsdele)
MålL 48 mm, H 56 mm, H1 20 mm
StandardEN 215/1 og HD 1215-2
MærkningTA, landekode, pil for strømningsretning og dimension
Mærke
Varenummer401553003
EAN7318793588401
Vægt0,223 kg
