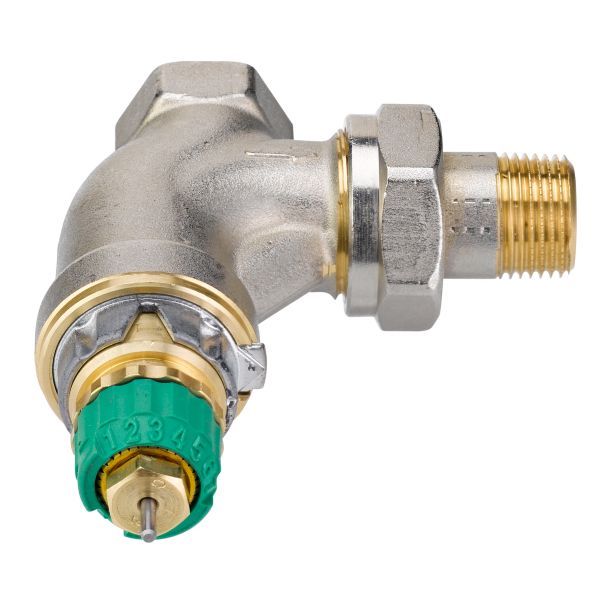

Danfoss RA-DV radiatorventil 3/8”. Vinkelløbende med indbygget trykregulator til 2-strengsanlæg, 013G7711

275 kr. inkl. moms

Danfoss RA-DV er en dynamisk, trykuafhængig radiatorventil med indbygget trykregulator og flowbegrænser, til tostrengsanlæg.

  • Ventilstørrelse: DN 10, vinkelløb
  • Tilslutning: 3/8″ indvendigt gevind (Rp 3/8) ind og 3/8″ udvendigt gevind (R 3/8) ud
  • Regulering: Indbygget trykregulator og flowbegrænser
  • Materiale: Messing, forniklet

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403284103 Kategori:

Beskrivelse

Danfoss RA-DV er en dynamisk, trykuafhængig radiatorventil til 2-rørs varmesystemer. Flowbegrænseren forindstiller det maksimale vandflow fra 10 til 135 l/h målt ved maksimalt løft og 0,1 bar, og den indbyggede trykregulator holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes. Denne udgave er DN 10 i vinkelløb med 3/8″ indvendigt gevind (Rp 3/8) som indløb og 3/8″ udvendigt gevind (R 3/8) som udløb.

Fordele

  • Automatisk indregulering: Det indstillede flow opretholdes, selv når differenstrykket i anlægget svinger.
  • Forindstilling: Vælges uden værktøj i trin fra 1 til 7 plus N, hvor ventilen er helt åben.
  • Følertilslutning: Danfoss angiver, at RA-DV bruges sammen med ”alle typer termostatfølere med Danfoss RA-omløber”.
  • Service under drift: Hele pakdåsen kan udskiftes uden at tømme systemet.
  • Kendetegn: Beskyttelseshætten og forindstillingsringen er grønne, så ventilen kan skelnes fra andre ventilhuse i Danfoss RA-serien.

Passer den til dit anlæg?

Bruges til

  • 2-rørs varmesystemer (2-strengsanlæg) med radiatorer – både i renoverings- og nybyggeriprojekter.
  • Anlæg der skal indreguleres automatisk; Danfoss angiver, at løsningen ikke kræver Kv- eller autoritetsberegninger.

Montering

  • Monteres af VVS-installatør i radiatorens tilgang: indløbet (3/8″ indvendigt gevind, Rp 3/8) på røret og udløbet (3/8″ udvendigt gevind, R 3/8) på radiatoren.
  • Termostatføleren med Danfoss RA-omløber bestilles separat.
  • Forindstillingen vælges uden værktøj ved at dreje indstillingsringen, indtil den ønskede værdi står ud for referencemærket.
  • Medfølger ikke: termostatføler (bestilles separat, fx Danfoss React RA).
Til installatøren
  • Vandkvalitet: skal overholde VDI 2035, TÜV 1466, AGFW Work Part FW 510 eller Vejledning Vandbehandling og korrosionsforebyggelse (sep. 2018); blandinger, der indeholder mineralsk olie, bør undgås.
  • Vandbehandling: skal vandbehandling benyttes, er det vigtigt, at producentens doseringsvejledninger følges nøje.
  • EN 215 opfyldes kun, når ventilen bruges sammen med Danfoss’ følere React, RAE eller RAS-C.
  • Pakdåseudskiftning: hele pakdåsen kan udskiftes under drift, dvs. med vand og tryk på systemet. Hold imod med stjernenøgle nr. 17, og løsn pakdåsen med skruenøgle nr. 10.
  • Forindstilling N: ventilen er helt åben og kan bruges til gennemskylning, hvis systemet skal renses for snavs. Når termostatføleren er installeret, beskyttes forindstillingen mod utilsigtet regulering.
  • Beskyttelseshætten må ikke benyttes som manuel afspærring; brug i stedet håndindstillingsgrebet 013G5002.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilket flow skal jeg indstille?
Forindstil efter radiatorens dimensionerende flow: forindstilling 1 giver maks. 10 l/h, forindstilling 4 giver maks. 35 l/h, og N (helt åben) giver maks. 135 l/h, målt ved maksimalt løft og 0,1 bar, ifølge Danfoss’ tekniske data.

Kan beskyttelseshætten bruges som afspærring?
Nej. Danfoss angiver, at hætten kan benyttes til manuel regulering i monteringsfasen, men ikke som manuel afspærring – dertil bør der benyttes et manuelt håndindstillingsgreb (013G5002).

Hvordan holder ventilen flowet konstant?
Den indbyggede trykregulator holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes, ifølge Danfoss.

Er der krav til vandkvaliteten?
Ja. Vandkvaliteten i systemet skal overholde VDI 2035, TÜV 1466, AGFW Work Part FW 510 eller Vejledning Vandbehandling og korrosionsforebyggelse (sep. 2018), ifølge Danfoss.

Følger termostatføleren med?
Nej. Danfoss oplyser, at en radiatortermostat består af en føler og en RA-DV-ventil, og at føler og ventil bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-DV Dynamic Valve™, dynamisk (trykuafhængig)
Danfoss kodenr.013G7711
DimensionDN 10
KonstruktionVinkelløb
DimensionsstandardF
Tilslutning3/8" indvendigt gevind (Rp 3/8) ind, 3/8" udvendigt gevind (R 3/8) ud (ISO 7-1)
Forindstilling1–7 og N (uden værktøj; standardindstilling N)
Maks. flow pr. forindstilling 1–7 og N10 / 15 / 20 / 35 / 50 / 80 / 100 / 135 l/h ved maksimalt løft og 0,1 bar
Maks. driftstryk10 bar (statisk tryk + differenstryk)
Min. differenstryk0,1 bar
Maks. differenstryk0,6 bar (det maksimumtryk, hvor ventilen regulerer tilfredsstillende)
Prøvetryk16 bar
Medietemperatur2–95 °C
Applikation2-rørsystem (2-strengsanlæg)
FølertilslutningDanfoss RA
NippeltypeStandard
Ventilhus og andre metaldeleMessing
Overflade på ventilhusForniklet
FlowbegrænserPPS
VentilkegleNBR
O-ringEPDM
Trykstift og fjederKromstål
RegulatorMessing, PPS, EPDM
GodkendelserIkke CE-mærket
Nettovægt0,263 kg
Bruttovægt0,276 kg
Mærke
Varenummer403284103
EAN5702420123653
