Beskrivelse

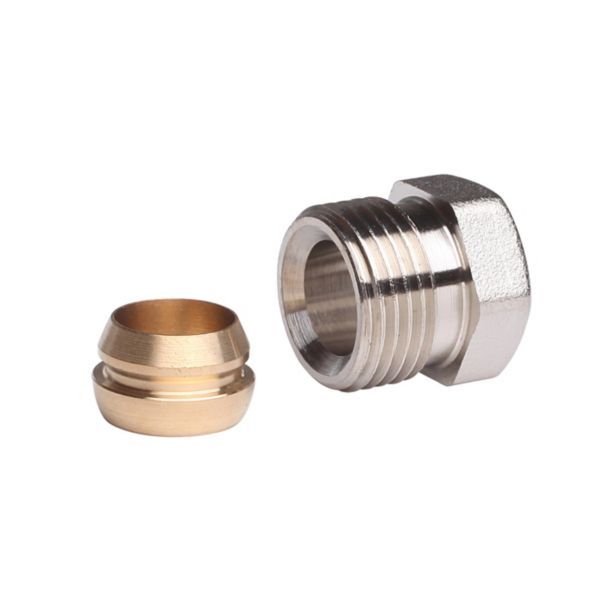

Danfoss klemringsfitting (013G4102) forbinder et stål- eller kobberrør på Ø12 mm med en Danfoss-ventil. Fittingen har selv 3/8″ udvendigt gevind (G 3/8 A) mod ventilen og klemring mod røret. Danfoss angiver, at klemringsfittings kun er til tilslutning af Danfoss-ventiler til kredsløb i varmeanlæg. Ét sæt består af klemring og trykskrue, og til bløde rør anbefaler Danfoss gængse støttebøsninger.
Fordele
- Temperatur: Danfoss angiver en maksimal fremløbstemperatur på 120 °C.
- Prøvetryk: Fittingen er prøvet ved 16 bar.
- Rørtyper: Til stål- og kobberrør efter EN 10305-1 og EN 1057.
- Sættet: Består af klemring og trykskrue; Danfoss anbefaler gængse støttebøsninger til bløde rør.
Passer den til dit anlæg?
Bruges til
- Tilslutning af stål- og kobberrør (Ø12 mm) til Danfoss-ventiler i varmeanlæg.
Sådan vælger du
- Denne variant: stål- og kobberrør Ø12 mm, G 3/8″ A.
- Vælg efter rørtype (PEX, Alupex eller stål/kobber), rørets udvendige mål og godstykkelse samt ventilens tilslutning (G 3/8″ A, G 1/2″ A eller G 3/4″).
- Danfoss klemringsfitting Ø12 G 1/2″ A (013G4112)
- Danfoss klemringsfitting Ø15, G 1/2 A (013G4115)
- Danfoss klemringsfitting Ø16, G 1/2 A (013G4116)
- Danfoss klemringsfitting G 3/4″ Ø12 (013G4122)
Montering
- Monteres af VVS-installatør: fittingen skrues med sit 3/8″ udvendige gevind (G 3/8 A) på ventilens tilslutning, og røret spændes med klemring og trykskrue.
- Danfoss anbefaler gængse støttebøsninger til bløde rør.
- Medfølger: Klemring, Trykskrue.
- Medfølger ikke: Støttebøsninger til bløde rør.
Til installatøren
- Anvendelsesbegrænsning: Klemringsfittings er ifølge Danfoss kun til tilslutning af Danfoss-ventiler i varmeanlæggets kredse.
- Sammensætning: Ét sæt består af klemring og trykskrue; til bløde rør anbefaler Danfoss gængse støttebøsninger, som ikke er en del af sættet.
Se alle tekniske specifikationer →
Passer til
- Danfoss RA-N radiatorventil 10, 3/8” ligeløbende, 013G0012
- Danfoss RA-N radiatorventil 10, 3/8” højremonteret sideløb, 013G0231
- Danfoss RA-N radiatorventil 10, 3/8” venstremonteret sideløb , 013G0232
- Danfoss RA-N radiatorventil 10uk, 3/8” omvendt vinkelløb, 013G0151
- Danfoss RA-N radiatorventil 10, 3/8” Vinkelløbende, 013G0011
Varianter
- Danfoss Klemringsfittings Pex 1/2 Ø15-2,5mm 013g4147, 013G4147
- Danfoss Klemringsfittings Pex 3/4 Ø12-2,0mm 013g4152, 013G4152
- Danfoss Klemringsfittings Pex 3/4 Ø15-2,5mm 013g4155, 013G4155
- Danfoss Klemringfittings til pex, G 3/4A, Ø 18 x 2 mm, 013G4158
- Danfoss Klemringfittings til pex, G 3/4A, Ø 18 x 2,5 mm, 013G4159
- Danfoss Klemringfittings Al Ø16-2,0mm 1/2”, 013G4176
- Danfoss Klemringsfittings 1/2”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 15 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 16 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings G 3/4 A, Ø 12, stål og kobberrør, 013G4122
- Danfoss Klemringsfittings G 3/4 A, Ø 15, stål og kobberrør, 013G4125
- Danfoss Klemringsfittings G 3/4 A, Ø 18, stål og kobberrør, 013G4128
Ofte stillede spørgsmål
Hvilken rørdimension og hvilket gevind har fittingen?
Ø12 mm stål- eller kobberrør, og fittingen har selv 3/8″ udvendigt gevind (G 3/8 A).
Kan fittingen bruges til andre fabrikater end Danfoss?
Danfoss angiver, at klemringsfittings kun er til tilslutning af Danfoss ventiler i varmeanlæg.
Skal der bruges støttebøsning?
Danfoss anbefaler gængse støttebøsninger til bløde rør. Ét sæt består af klemring og trykskrue, så støttebøsninger er ikke en del af sættet.
Dokumentation
- Datablad Tilbehør - Klemringsfittings PDF · 316 KB
- Installationsvejledning Fittings for steel and copper pipes PDF · 170 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
