Beskrivelse

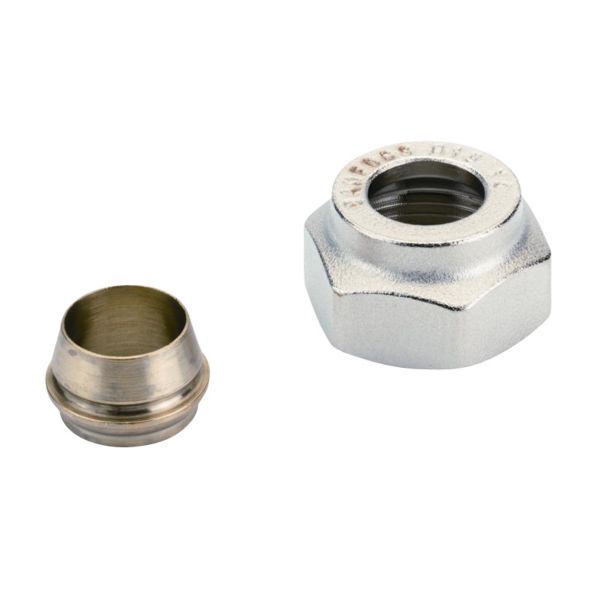

Danfoss klemringsfitting (013G4125) til stål- og kobberrør Ø15 mm med tilslutning 3/4″ indvendigt gevind (G 3/4). Danfoss angiver, at klemringsfittings kun er til tilslutning af Danfoss-ventiler i varmeanlæggets kredse. Ét sæt består af klemring og omløber, og til bløde rør anbefaler Danfoss desuden gængse støttebøsninger.
Fordele
- Driftsgrænser: Danfoss angiver maks. arbejdstryk 10 bar.
- Rørstandard: Til stål- og kobberrør efter EN 10305-1 og EN 1057.
- Ventiler: Danfoss angiver fittingen til Manifold CFD, RA 15/6T, RA 15/6TB, RA-C 15, RLV-K, RLV-KS og RLV-KDV.
Passer den til dit anlæg?
Bruges til
- Tilslutning af stål- og kobberrør til Danfoss-ventiler og manifolde i varmeanlæg (Manifold CFD, RA 15/6T, RA 15/6TB, RA-C 15 m.fl.).
Sådan vælger du
- Denne variant: stål- og kobberrør Ø15 mm, G 3/4″.
- Vælg efter rørtype (PEX, Alupex eller stål/kobber), rørets udvendige mål og godstykkelse samt ventilens tilslutning (G 3/8″ A, G 1/2″ A eller G 3/4″).
- Danfoss Klemringsfittings 3/8”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 15 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 16 mm til stål- og kobberrørføring
Montering
- Monteres af VVS-installatør.
- Tilslutningen til ventilen er et 3/4″ indvendigt gevind (G 3/4) i en omløber.
- Til bløde rør anbefaler Danfoss desuden gængse støttebøsninger.
- Medfølger: Klemring, Omløber.
- Medfølger ikke: Støttebøsning.
Til installatøren
- Anvendelsesbegrænsning: Danfoss angiver, at klemringsfittings kun er til tilslutning af Danfoss-ventiler i varmeanlæggets kredse.
- Driftsgrænser: Danfoss angiver maks. arbejdstryk 10 bar og maks. fremløbstemperatur 120 °C; prøvetryk 16 bar.
- Støttebøsning: Til bløde rør anbefaler Danfoss gængse støttebøsninger; de indgår ikke i sættet.
Se alle tekniske specifikationer →
Passer til
Varianter
- Danfoss Klemringsfittings Pex 1/2 Ø15-2,5mm 013g4147, 013G4147
- Danfoss Klemringsfittings Pex 3/4 Ø12-2,0mm 013g4152, 013G4152
- Danfoss Klemringsfittings Pex 3/4 Ø15-2,5mm 013g4155, 013G4155
- Danfoss Klemringfittings til pex, G 3/4A, Ø 18 x 2 mm, 013G4158
- Danfoss Klemringfittings til pex, G 3/4A, Ø 18 x 2,5 mm, 013G4159
- Danfoss Klemringfittings Al Ø16-2,0mm 1/2”, 013G4176
- Danfoss Klemringsfittings 3/8”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 15 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 16 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings G 3/4 A, Ø 12, stål og kobberrør, 013G4122
- Danfoss Klemringsfittings G 3/4 A, Ø 18, stål og kobberrør, 013G4128
Ofte stillede spørgsmål
Kan fittingen bruges til andre fabrikater end Danfoss?
Danfoss angiver, at klemringsfittings kun er til tilslutning af Danfoss-ventiler i varmeanlæg.
Skal der bruges støttebøsning?
Til bløde rør anbefaler Danfoss gængse støttebøsninger. De indgår ikke i sættet, som består af klemring og omløber.
Hvilket maks. tryk og temperatur gælder for fittingen?
Danfoss angiver maks. arbejdstryk 10 bar og maks. fremløbstemperatur 120 °C; prøvetrykket er 16 bar.
Dokumentation
- Datablad RAVI PDF · 969 KB
- Datablad Tilbehør - Klemringsfittings PDF · 316 KB
- Installationsvejledning Fittings for steel and copper pipes PDF · 170 KB
- Installationsvejledning RAVI (43-65 °C) PDF · 1,5 MB
- Installationsvejledning RAVK (25-65 °C / 35-75 °C) PDF · 1,6 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
