Beskrivelse

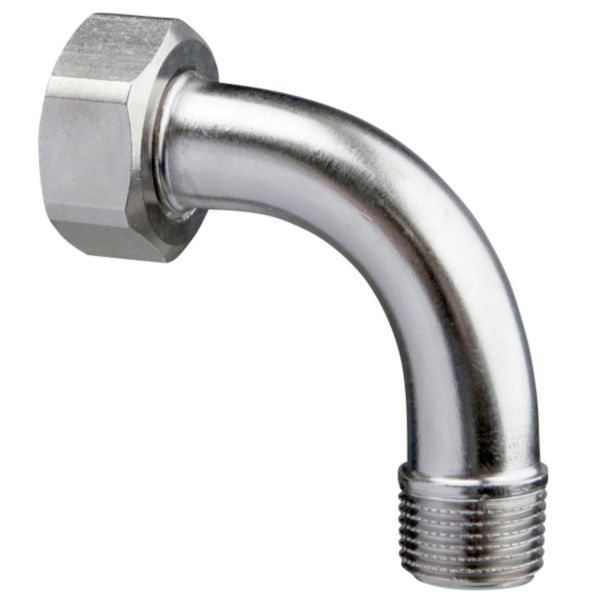

IMI TA bøjning med omløber er en radiatortilslutning i DN 15 med konisk tætning. Den har 1/2″ udvendigt gevind (R 1/2) mod radiatoren og omløber M26x1,5 mod ventilen. IMI TA fører den under »Radiatortilslutninger« i katalogbladene for Eclipse og Tilbehør radiatorventiler; den passer ikke til IMI TA Calypso Exact-radiatorventiler.
Fordele
- Bøjet i stedet for lige: IMI TA fører tilslutningen både som bøjning og som lige radiatortilslutning.
- Konisk tætning: IMI TA angiver tilslutningen R 1/2 med konisk tætning.
- Omløber M26x1,5: IMI TA angiver Eclipse-radiatorventilen i DN 15 med tilslutningen (d1) M26x1,5.
- Mål: IMI TA angiver længden L til 56 mm.
Passer den til dit anlæg?
Bruges til
- Bøjet radiatortilslutning mellem radiator og radiatorventil med omløbertilslutning M26x1,5, fx IMI TA Eclipse DN 15.
Sådan vælger du
- Denne variant: DN 15, R 1/2 x M26x1,5.
- Kontrollér, at radiatorventilen har tilslutningen M26x1,5 – IMI TA fører samme bøjning i DN 10 (M22x1,5) og DN 20 (M34x1,5).
- Bøjningen passer ikke til IMI TA Calypso Exact-radiatorventiler.
Montering
- Tilsluttes radiatoren på 1/2″ udvendigt gevind (R 1/2); IMI TA angiver tætningen som konisk.
- Omløberen M26x1,5 vender mod radiatorventilen.
Til installatøren
- Mål: IMI TA angiver L 56 mm, L1 10 mm og H 46 mm.
- Andre dimensioner: Samme bøjning findes i DN 10 (R 3/8, M22x1,5, L 48 mm) og DN 20 (R 3/4, M34x1,5, L 65 mm).
- Forbehold: Bøjningen passer ikke til IMI TA Calypso Exact-radiatorventiler.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvilke ventiler passer bøjningen til?
IMI TA fører den under »Radiatortilslutninger« til Eclipse, med omløber M26x1,5 mod ventilen og R 1/2 mod radiatoren. Den passer ikke til IMI TA Calypso Exact-radiatorventiler.
Findes bøjningen i andre dimensioner?
Ja, IMI TA fører samme bøjning i DN 10 med omløber M22x1,5 og i DN 20 med omløber M34x1,5.
Hvordan tætnes den mod radiatoren?
IMI TA angiver tilslutningen R 1/2 med konisk tætning.
Dokumentation
- Brochure Katalogblad Tilbehør radiatorventiler PDF · 1,4 MB
- Brochure Katalogblad Eclipse PDF · 1,3 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
