Beskrivelse

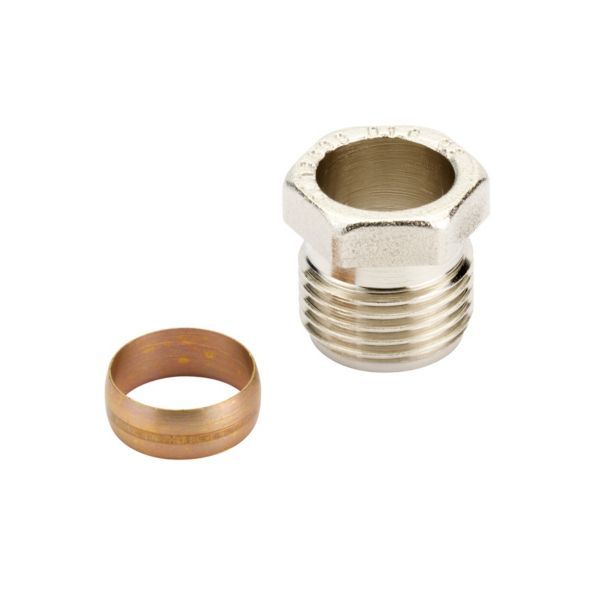

Danfoss klemringsfitting (013G4116) bruges til at tilslutte stål- eller kobberrør Ø16 mm til Danfoss-ventiler i varmeanlæggets kredse, med 1/2″ udvendigt gevind (G 1/2 A). Sættet består af klemring og trykskrue; til bløde rør anbefaler Danfoss desuden gængse støttebøsninger, som ikke er med i sættet. Danfoss angiver maks. arbejdstryk 10 bar og maks. fremløbstemperatur 120 °C (prøvetryk 16 bar).
Fordele
- Arbejdstryk: Danfoss angiver maks. 10 bar.
- Fremløbstemperatur: Danfoss angiver maks. 120 °C.
- Til Danfoss-ventiler: Danfoss angiver klemringsfittings til tilslutning af Danfoss-ventiler i varmeanlæggets kredse.
Passer den til dit anlæg?
Bruges til
- Tilslutning af stål- og kobberrør til Danfoss-ventiler i varmeanlæg (RA 15/6T, RA 15/6TB, RA-DV 15, RA-FN 15, RA-N 15, RA-U/UN 15, RLV 15, RLV-S 15).
Sådan vælger du
- Denne variant: stål- og kobberrør Ø16 mm, 1/2″ udvendigt gevind (G 1/2 A).
- Vælg efter rørtype (PEX, Alupex eller stål/kobber), rørets udvendige mål og godstykkelse samt ventilens tilslutning (3/8″ A, 1/2″ A eller 3/4″ A).
- Danfoss Klemringsfittings 3/8”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 15 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings G 3/4 A, Ø 12, stål og kobberrør, 013G4122
Montering
- Monteres af VVS-installatør efter Danfoss’ anvisninger for klemringsfittings.
- Til bløde rør anbefaler Danfoss gængse støttebøsninger; de er ikke med i sættet.
- Medfølger: Klemring og trykskrue.
- Medfølger ikke: Støttebøsning til bløde rør.
Til installatøren
- Anvendelse: Klemringsfittings er efter Danfoss kun til tilslutning af Danfoss-ventiler til kredsløb i varmeanlæg, ikke til andre fabrikater.
- Rørstandarder: Danfoss angiver stål- og kobberrør efter EN 10305-1 og EN 1057.
- Driftsgrænser: Danfoss angiver maks. driftstryk 10 bar og maks. fremløbstemperatur 120 °C; prøvetryk 16 bar.
- Støttebøsning: Til bløde rør anbefaler Danfoss gængse støttebøsninger.
Se alle tekniske specifikationer →
Varianter
- Danfoss Klemringsfittings Pex 1/2 Ø15-2,5mm 013g4147, 013G4147
- Danfoss Klemringsfittings Pex 3/4 Ø12-2,0mm 013g4152, 013G4152
- Danfoss Klemringsfittings Pex 3/4 Ø15-2,5mm 013g4155, 013G4155
- Danfoss Klemringfittings til pex, G 3/4A, Ø 18 x 2 mm, 013G4158
- Danfoss Klemringfittings til pex, G 3/4A, Ø 18 x 2,5 mm, 013G4159
- Danfoss Klemringfittings Al Ø16-2,0mm 1/2”, 013G4176
- Danfoss Klemringsfittings 3/8”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 15 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings G 3/4 A, Ø 12, stål og kobberrør, 013G4122
- Danfoss Klemringsfittings G 3/4 A, Ø 15, stål og kobberrør, 013G4125
- Danfoss Klemringsfittings G 3/4 A, Ø 18, stål og kobberrør, 013G4128
Ofte stillede spørgsmål
Kan fittingen bruges til andre fabrikater end Danfoss?
Danfoss angiver, at klemringsfittings kun er til tilslutning af Danfoss ventiler i varmeanlæg.
Skal der bruges støttebøsning?
Danfoss anbefaler gængse støttebøsninger til bløde rør; de indgår ikke i sættet.
Hvilken rørdimension passer fittingen til?
Danfoss angiver rørdimension 16 mm – stål- eller kobberrør.
Dokumentation
- Datablad Tilbehør - Klemringsfittings PDF · 316 KB
- Datablad VHX ventilsæt med RTX temperaturbegrænser PDF · 890 KB
- Installationsvejledning Fittings for steel and copper pipes PDF · 170 KB
- Installationsvejledning RAVK (25-65 °C / 35-75 °C) PDF · 1,6 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
