Beskrivelse

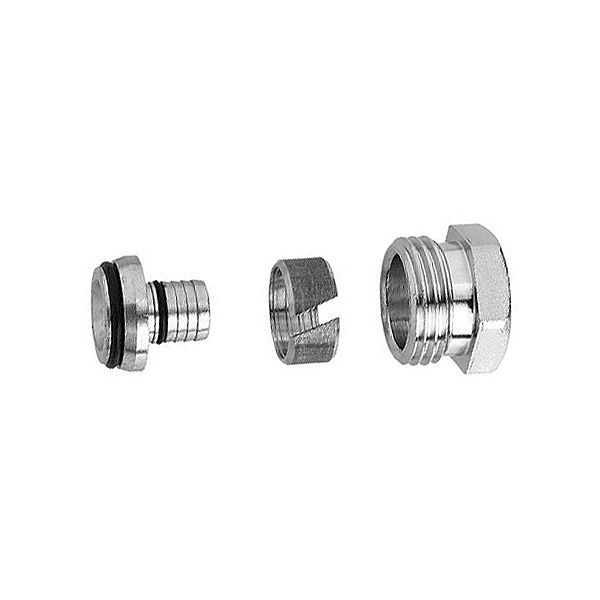

Danfoss klemringsfitting (013G4147) har 1/2″ udvendigt gevind (G 1/2 A) og passer til PEX-plastrør 15 x 2,5 mm. Danfoss angiver klemringsfittings alene til tilslutning af Danfoss-ventiler i varmeanlæggets kredse. Ét sæt består af klemring, støttebøsning og trykskrue.
Fordele
- Driftsgrænser: Danfoss angiver, at trykket aldrig må overstige 6 bar – og rørfabrikantens egne grænser for PEX-røret skal også overholdes.
- Til PEX-rør: Passer til PEX-plastrør efter DIN 16893 og DIN 4726.
- Sæt: Ét sæt består af klemring, støttebøsning og trykskrue.
- Til Danfoss-ventiler: Danfoss angiver fittingen til RA 15/6T, RA 15/6TB, RA-FN 15, RA-N 15, RA-U/UN 15, RLV 15, RLV-S 15 og RA-DV 15.
Passer den til dit anlæg?
Bruges til
- Tilslutning af PEX-plastrør til Danfoss-ventiler i varmeanlæg (RA 15/6T, RA 15/6TB, RA-FN 15, RA-N 15, RA-U/UN 15, RLV 15, RLV-S 15, RA-DV 15).
Sådan vælger du
- Denne variant: PEX-plastrør 15 x 2,5 mm, 1/2″ udvendigt gevind (G 1/2 A).
- Vælg efter rørtype (PEX, Alupex eller stål/kobber), rørets udvendige mål og godstykkelse samt ventilens tilslutning (3/8″, 1/2″ eller 3/4″ udvendigt/indvendigt gevind).
- Klemringsfitting til PEX 12 x 2,0 mm, G 3/4″ A (013G4152)
- Klemringsfitting til PEX 15 x 2,5 mm, G 3/4″ A (013G4155)
- Klemringsfitting til PEX 18 x 2 mm, G 3/4″ A (013G4158)
- Klemringsfitting til PEX 18 x 2,5 mm, G 3/4″ A (013G4159)
Montering
- Monteres med 1/2″ udvendigt gevind (G 1/2 A) mod ventilen; klemring og støttebøsning mod PEX-røret.
- Medfølger: Klemring, støttebøsning og trykskrue (ét sæt).
Til installatøren
- Kun til Danfoss-ventiler: Klemringsfittings er ifølge Danfoss kun til tilslutning af Danfoss-ventiler i varmeanlæggets kredse.
- Trykgrænse: Rørfabrikantens grænser for driftstryk og -temperatur gælder, men trykket må ifølge Danfoss aldrig overstige 6 bar og temperaturen 95 °C. Danfoss angiver prøvetryk 10 bar.
- Sæt: Ét sæt består af klemring, støttebøsning og trykskrue (1/2″-udgaven); 3/4″-udgaverne har omløber i stedet for trykskrue.
Se alle tekniske specifikationer →
Passer til
- Danfoss RTX ventilsæt, til højre monteret termostat, hvid
- Danfoss RTX ventilsæt, til venstre monteret termostat, krom
- Danfoss RTX ventilsæt, til højre monteret termostat, krom
- Danfoss RTX ventilsæt, til venstre monteret termostat, hvid
Varianter
- Danfoss Klemringsfittings Pex 3/4 Ø12-2,0mm 013g4152, 013G4152
- Danfoss Klemringsfittings Pex 3/4 Ø15-2,5mm 013g4155, 013G4155
- Danfoss Klemringfittings til pex, G 3/4A, Ø 18 x 2 mm, 013G4158
- Danfoss Klemringfittings til pex, G 3/4A, Ø 18 x 2,5 mm, 013G4159
- Danfoss Klemringfittings Al Ø16-2,0mm 1/2”, 013G4176
- Danfoss Klemringsfittings 3/8”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 12 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 15 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings 1/2”. 16 mm til stål- og kobberrørføring
- Danfoss Klemringsfittings G 3/4 A, Ø 12, stål og kobberrør, 013G4122
- Danfoss Klemringsfittings G 3/4 A, Ø 15, stål og kobberrør, 013G4125
- Danfoss Klemringsfittings G 3/4 A, Ø 18, stål og kobberrør, 013G4128
Ofte stillede spørgsmål
Kan fittingen bruges til andre fabrikater end Danfoss?
Danfoss angiver, at klemringsfittings kun er til tilslutning af Danfoss-ventiler i varmeanlæg.
Hvad er maks. tryk og temperatur?
Danfoss angiver, at rørfabrikantens grænser gælder, men at trykket aldrig må overstige 6 bar og temperaturen 95 °C.
Hvilken rørdimension passer fittingen til?
Danfoss angiver 15 x 2,5 mm, til tilslutning med 1/2″ udvendigt gevind (G 1/2 A).
Hvad består sættet af?
Ifølge Danfoss består ét sæt af klemring, støttebøsning og trykskrue (1/2″-udgaven).
Dokumentation
- Datablad Tilbehør - Klemringsfittings PDF · 316 KB
- Datablad VHX ventilsæt med RTX temperaturbegrænser PDF · 890 KB
- Installationsvejledning Fittings for PEX plastic tubings PDF · 108 KB
- Installationsvejledning Fittings for steel and copper pipes PDF · 170 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
