Beskrivelse

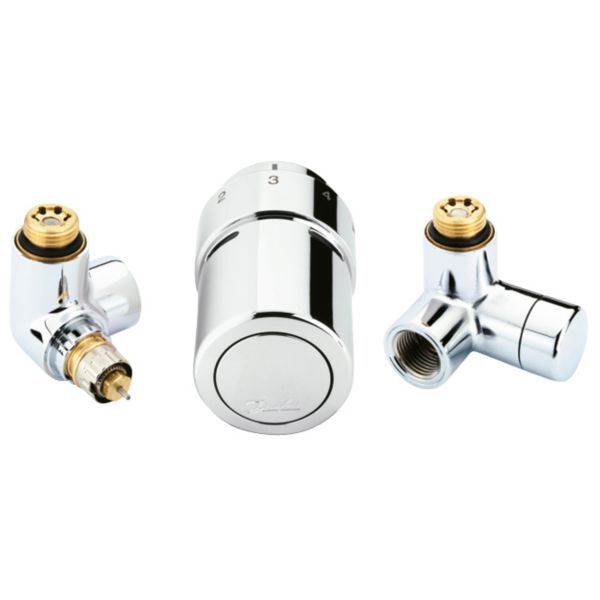

Danfoss RTX-designsættet er beregnet til håndklæderadiatorer, hvor radiatoren er en sekundær varmekilde. RTX-elementet regulerer efter radiatorvandets returtemperatur, og Danfoss angiver, at radiatoren altid er varm, når RTX er indstillet 5–10 grader over rumtemperaturen. Sættet består af RTX-termostat, RA-URX reguleringsventil og RLV-X afspærrings-/returkoblingsventil i krom til venstremonteret termostat, med 1/2″ indvendigt gevind (Rp 1/2) ind og 1/2″ udvendigt gevind (R 1/2) ud.
Fordele
- Regulering: RTX regulerer efter radiatorvandets returtemperatur. Danfoss skriver, at radiatoren altid er varm, når RTX er indstillet 5–10 grader over rumtemperaturen.
- Indstilling: RTX kendes på indstillingstallene 1-2-3-4; i stilling 0 er ventilen helt lukket, så der er ingen frostsikring.
- Montage: Ventilen monteres på radiatoren med unbrakoskrue, hvilket ifølge Danfoss gør montagen enkel og undgår ridser og skrammer på produkterne.
- Forindstilling: Når følerelementet er monteret, er ventilens forindstilling fastlåst og dermed sikret mod utilsigtet ændring.
Passer den til dit anlæg?
Bruges til
- Ventilsæt til moderne håndklæderadiatorer (håndklædetørrere) og designradiatorer, hvor håndklædetørreren er en sekundær varmekilde i rummet.
- Sættet består af RTX returtemperaturbegrænser, RA-URX reguleringsventil og RLV-X afspærringsventil.
Sådan vælger du
- Denne variant: RTX-sæt til venstremonteret termostat, krom.
- RTX-sæt til højremonteret termostat, krom
- RTX-sæt til højremonteret termostat, hvid RAL 9016
- RTX-sæt til venstremonteret termostat, hvid RAL 9016
- Er håndklædetørreren rummets primære varmekilde, anbefaler Danfoss i stedet RAX, der regulerer efter rumtemperaturen: RAX-sæt til højremontering, krom
- Vægroset til RTX/RAX, krom
Montering
- Tilslutning: 1/2" indvendigt gevind (Rp 1/2) (rørtilslutning); 1/2" udvendigt gevind (R 1/2) (radiator).
- Tilslutning: 1/2″ (Rp 1/2) indvendigt gevind til rørsiden, 1/2″ (R 1/2) udvendigt gevind til radiatoren.
- Når RTX-elementet bruges, bør ventilens forindstilling normalt blive i fabriksindstilling “N”.
- I stilling 0 er ventilen helt lukket, dvs. ingen frostsikring.
- RTX kendes på indstillingstallene 1-2-3-4.
- Medfølger: RTX returtemperaturbegrænser (føler), RA-URX reguleringsventil, RLV-X afspærrings-/returkoblingsventil.
Til installatøren
- Tilslutning: 1/2″ (Rp 1/2) indvendigt gevind til rørsiden, 1/2″ (R 1/2) udvendigt gevind til radiatoren.
- Driftsgrænser: Maks. arbejdstryk 10 bar, maks. differenstryk 0,6 bar, prøvetryk 16 bar, maks. medietemperatur 120 °C.
- Maks. differenstryk: Danfoss skriver, at tallet angiver det maksimale tryk, ved hvilket ventilerne giver en tilfredsstillende regulering, og at grænsen ikke tager hensyn til evt. støj. Danfoss oplyser, at et differenstryk over ventilerne på 0,1–0,3 bar er tilstrækkeligt i de fleste anlæg.
- Forindstilling: RA-URX kan forindstilles mellem 1 og 7 i trin på 0,5; ved indstilling “N” er ventilen helt åben. Når RTX-elementet anvendes, bør forindstillingen normalt forblive i fabriksindstilling “N”.
- Forindstillingen ændres ved at fjerne følerelementet, løfte indstillingsringen og dreje den mod uret til den ønskede skalaværdi. Når følerelementet er monteret, er forindstillingen fastlåst.
- I stilling 0 er ventilen helt lukket, dvs. ingen frostsikring.
- RTX kendes på indstillingstallene 1-2-3-4.
- Montage: Ventilen monteres på radiatoren med unbrakoskrue.
Se alle tekniske specifikationer →
Varianter
- RTX-sæt, højremonteret, krom
- RTX-sæt, højremonteret, hvid RAL 9016
- RTX-sæt, venstremonteret, hvid RAL 9016
Tilbehør
Danfoss Klemringsfittings Pex 1/2 Ø15-2,5mm 013g4147, 013G414781 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 1/2'', 013G417687 kr. inkl. moms+
Ofte stillede spørgsmål
Hvornår vælger jeg RTX frem for RAX?
Danfoss anbefaler RTX, når håndklæderadiatoren er en sekundær varmekilde. RTX regulerer efter returvandets temperatur, mens RAX regulerer efter rumtemperaturen.
Hvad følger med i sættet?
RTX returtemperaturbegrænser, RA-URX reguleringsventil og RLV-X afspærrings-/returkoblingsventil.
Hvilken tilslutning har ventilen?
1/2″ (Rp 1/2) indvendigt gevind på rørsiden og 1/2″ (R 1/2) udvendigt gevind til radiatoren.
Hvilke driftsgrænser har ventilsættet?
Danfoss angiver maks. arbejdstryk 10 bar, maks. differenstryk 0,6 bar, prøvetryk 16 bar og maks. medietemperatur 120 °C.
Hvordan forindstiller jeg ventilen?
Når RTX-elementet bruges, bør RA-URX normalt blive i fabriksindstillingen “N”, hvor ventilen er helt åben. Skal flowet reduceres, kan der vælges forindstillinger mellem 1 og 7 i trin på 0,5. Når følerelementet er monteret, er forindstillingen fastlåst.
Dokumentation
- Datablad Eksklusive ventilsæt, type RAX og RTX PDF · 1,4 MB
- Brochure Designer radiator thermostats - for designer homes PDF · 1,1 MB
- Installationsvejledning RLV-X, RTX & RA-URX Installation Guide PDF · 997 KB
- Installationsvejledning X-tra Collection™ Design Set (RA-X, RA-URX, RLV-X) PDF · 1,1 MB
- Installationsvejledning X-tra Collection™ Design Set (Vasco) PDF · 789 KB
- Garanti Warranty certificate_10 years warranty PDF · 158 KB
- Garanti Warranty certificate_5 years warranty PDF · 178 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
