Beskrivelse

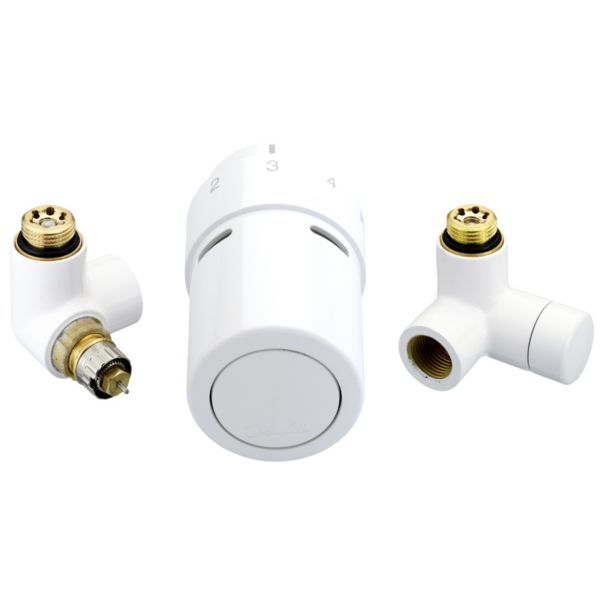

Danfoss RTX-designsættet er beregnet til håndklæderadiatorer, hvor radiatoren er en sekundær varmekilde. RTX-elementet regulerer efter radiatorvandets returtemperatur, og Danfoss angiver, at RTX indstillet på en temperatur 5-10 grader over rumtemperaturen sikrer, at radiatoren altid er varm. Sættet består af RTX-returtermostat, RA-URX reguleringsventil og RLV-X afspærrings-/returkoblingsventil med 1/2″ indvendigt gevind (Rp 1/2) ind og 1/2″ udvendigt gevind (R 1/2) ud, i hvid RAL 9016 til venstremonteret termostat.
Fordele
- Samlet sæt: Sættet indeholder RTX-returtermostat, RA-URX reguleringsventil og RLV-X returkobling.
- Regulering efter returtemperatur: RTX regulerer efter radiatorvandets returtemperatur; Danfoss angiver, at RTX indstillet 5-10 grader over rumtemperaturen holder håndklædetørreren varm.
- Indstilling: Indstillingstal 1-2-3-4; i stilling 0 er ventilen lukket.
- Montage: Ventilen monteres på radiatoren med unbrakoskrue, der ifølge Danfoss gør montagen enkel og undgår faren for ridser og skrammer på produkterne.
Passer den til dit anlæg?
Bruges til
- Ventilsæt til moderne håndklæderadiatorer (håndklædetørrere) og designradiatorer, hvor håndklædetørreren er en sekundær varmekilde i rummet.
- Sættet består af RTX returtemperaturbegrænser, RA-URX reguleringsventil og RLV-X afspærringsventil.
Sådan vælger du
- Denne variant: RTX-sæt til venstremonteret termostat, hvid RAL 9016.
- RTX-sæt til højremonteret termostat, krom
- RTX-sæt til højremonteret termostat, hvid RAL 9016
- RTX-sæt til venstremonteret termostat, krom
- Er håndklædetørreren rummets primære varmekilde, anbefaler Danfoss i stedet RAX, der regulerer efter rumtemperaturen: RAX-sæt til højremontering, krom
- Vægroset til RTX/RAX, hvid
Montering
- Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) ind og 1/2″ udvendigt gevind (R 1/2) ud.
- Reguleringsventilen monteres altid i returløbet, og afspærringsventilen altid i fremløbet.
- Når RTX-elementet bruges, bør ventilens forindstilling normalt blive i fabriksindstilling “N”.
- I stilling 0 er ventilen helt lukket, dvs. ingen frostsikring.
- RTX kendes på indstillingstallene 1-2-3-4.
- Alle O-ringe er af EPDM, og der skal derfor ikke bruges olie eller fedt. Termostaten fastspændes med den medfølgende 2 mm unbrakonøgle.
- Medfølger: RTX returtemperaturbegrænser, RA-URX reguleringsventil, RLV-X returkobling, Specialpakdåse til RTX (monteret i sættet), Unbrakonøgle 2 mm, ilagt emballagen.
Til installatøren
- Driftsgrænser: Maks. arbejdstryk 10 bar, prøvetryk 16 bar, maks. differenstryk 0,6 bar, maks. medietemperatur 120 °C.
- Forbehold: Danfoss angiver, at maks. differenstryk er det tryk, hvor ventilerne giver en tilfredsstillende regulering, og at grænsen ikke tager hensyn til eventuel støj.
- Pakdåse: Ved RTX bruges en specialpakdåse på ventilen; i sættene er den monteret. Købes RTX separat, leveres pakdåsen med.
- CE-mærkning: Danfoss angiver, at sættet ikke er CE-mærket.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss Klemringsfittings Pex 1/2 Ø15-2,5mm 013g4147, 013G414781 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 1/2'', 013G417687 kr. inkl. moms+
Ofte stillede spørgsmål
Hvornår vælger jeg RTX frem for RAX?
Danfoss anbefaler RTX, når håndklæderadiatoren er en sekundær varmekilde. RTX regulerer efter returvandets temperatur, mens RAX regulerer efter rumtemperaturen.
Hvilken tilslutning har sættet?
1/2″ indvendigt gevind (Rp 1/2) ind og 1/2″ udvendigt gevind (R 1/2) ud.
Hvad betyder indstillingstallene 1-2-3-4?
De er RTX-elementets indstilling af returtemperaturen; i stilling 0 er ventilen helt lukket, og der er ingen frostsikring.
Dokumentation
- Datablad Eksklusive ventilsæt, type RAX og RTX PDF · 1,4 MB
- Brochure Designer radiator thermostats - for designer homes PDF · 1,1 MB
- Installationsvejledning RLV-X, RTX & RA-URX Installation Guide PDF · 997 KB
- Installationsvejledning X-tra Collection™ Design Set (RA-X, RA-URX, RLV-X) PDF · 1,1 MB
- Installationsvejledning X-tra Collection™ Design Set (Vasco) PDF · 789 KB
- Garanti Warranty certificate_10 years warranty PDF · 158 KB
- Garanti Warranty certificate_5 years warranty PDF · 178 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
