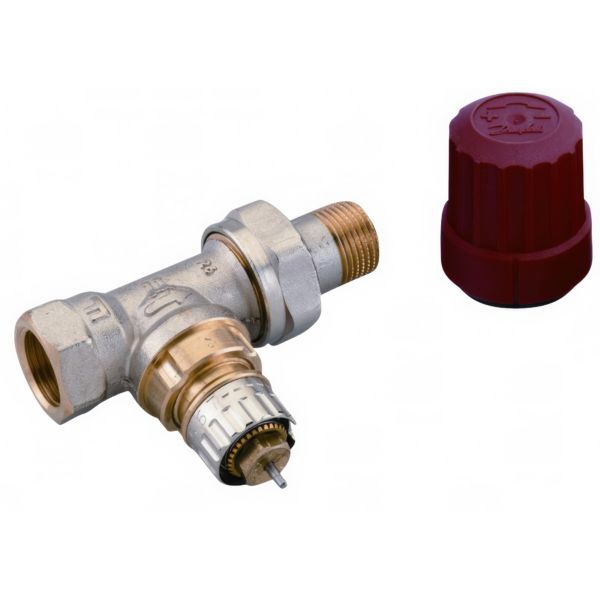

Danfoss RA-N radiatorventil 10, 3/8” ligeløbende, 013G0012

134 kr. inkl. moms

Radiatorventilhus RA-N med forindstilling til tostrengsanlæg, ligeløb.

  • Dimension: DN 10
  • Tilslutning: 3/8″ gevind (indvendigt til anlægget, udvendigt til radiatoren med nippel)
  • Før montage: Varmen kan reguleres med ventilhusets dækhætte, før termostatelementet monteres

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403202003 Kategori:

Beskrivelse

Danfoss 013G0012 er et RA-N 10 radiatorventilhus med forindstilling til tostrengsanlæg, i ligeløb med 3/8″ indvendigt gevind (Rp 3/8) til anlægget og 3/8″ udvendigt gevind (R 3/8) til radiatoren. Danfoss angiver, at alle termostatiske elementer i RA 2000-serien passer til RA-N, og at forindstillingen begrænser den maksimale vandgennemstrømning, så anlægget kan indreguleres.

Fordele

  • Indregulering: Forindstillingen kan vælges mellem 1 og 7 i halve trin, så den maksimale vandgennemstrømning begrænses.
  • Kendt tilslutning: Danfoss angiver, at alle termostatiske elementer i RA 2000-serien passer til RA-N.
  • Midlertidig justering: I byggeperioden, før elementet er monteret, kan varmen reguleres med ventilhusets dækhætte.
  • Fastlåst forindstilling: Danfoss angiver, at forindstillingen er fastlåst og dermed sikret mod utilsigtet ændring, når følerelementet er monteret.
  • EN 215: Danfoss angiver, at de tekniske data i kombination med RA 2000-elementer opfylder Euronormen EN 215.

Passer den til dit anlæg?

Bruges til

  • 2-strengs varmeanlæg med radiatorer.

Sådan vælger du

  • Denne variant: RA-N 10, DN 10, ligeløb, 3/8″ gevind.

Montering

  • Ventilhuset monteres i tostrengsanlægget med gennemløbsretningen efter pilen på huset; termostatelementet eller fjernindstillingselementet monteres på ventilens Danfoss RA-tilslutning.
  • Danfoss angiver, at hvis det er nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkdannelse og korrosion, er det vigtigt, at leverandørens anvisninger overholdes.
Til installatøren
  • Forindstilling: Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret indtil den ønskede skalaværdi er ud for referencemærket, slip ringen og kontrollér indstillingen. Ved indstilling N er ventilen helt åben.
  • Forbehold: Danfoss angiver, at indstilling i de skraverede områder af kapacitetsdiagrammet bør undgås.
  • Materialer: Ventilhus og øvrige metaldele i messing (Ms 58), forniklet overflade.
  • Driftsgrænser: Maks. driftstryk 10 bar, maks. differenstryk 0,6 bar, prøvetryk maks. 16 bar. Medie: centralvarmevand eller glykolholdigt vand (maks. 30 %).
  • Vandkvalitet: Danfoss angiver, at leverandørens anvisninger skal overholdes, hvis der tilsættes kemikalier til det cirkulerende vand for at undgå kalkdannelse og korrosion.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder RA-N 10 i navnet?
RA-N er Danfoss’ ventilhustype til tostrengsanlæg, og 10 er den nominelle diameter (DN 10).

Hvilke termostater passer til ventilen?
Danfoss angiver, at alle termostatiske elementer i RA 2000-serien passer til RA-N.

Hvor meget kan jeg forindstille ventilen?
Mellem 1 og 7 i halve trin. Danfoss angiver forindstillingsområdet kv 0,04–0,56 m³/h for RA-N 10; ved indstilling N er ventilen helt åben (kvs 0,65 m³/h).

Hvilket gevind har ventilen?
3/8″ indvendigt gevind (Rp 3/8) til anlægget og 3/8″ udvendigt gevind (R 3/8, nippel) til radiatoren.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-N 10, radiatorventilhus med forindstilling
UdførelseLigeløb
Danfoss kodenr.013G0012
DimensionDN 10
Tilslutning tilgang3/8" indvendigt gevind (Rp 3/8)
Tilslutning radiator3/8" udvendigt gevind (R 3/8, nippel)
TermostattilslutningDanfoss RA (RA 2000-serien)
Kvs0,65 m³/h
ForindstillingJa – mellem 1 og 7 i halve trin, N = helt åben
Indstillingsområdekv 0,04–0,56 m³/h
Kv ved forindstilling 1–7/N0,04 / 0,08 / 0,12 / 0,19 / 0,25 / 0,33 / 0,38 / 0,56 m³/h
Maks. driftstryk10 bar
Maks. differenstryk0,6 bar
PrøvetrykMaks. 16 bar
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
VentilhusMessing, Ms 58
OverfladeForniklet
Anvendelse2-strengsanlæg
DækhætteRød
GodkendelserEN 215 (med RA 2000-element)
Nettovægt0,203 kg
Bruttovægt0,213 kg
Mærke
Varenummer403202003
EAN5702420010274
