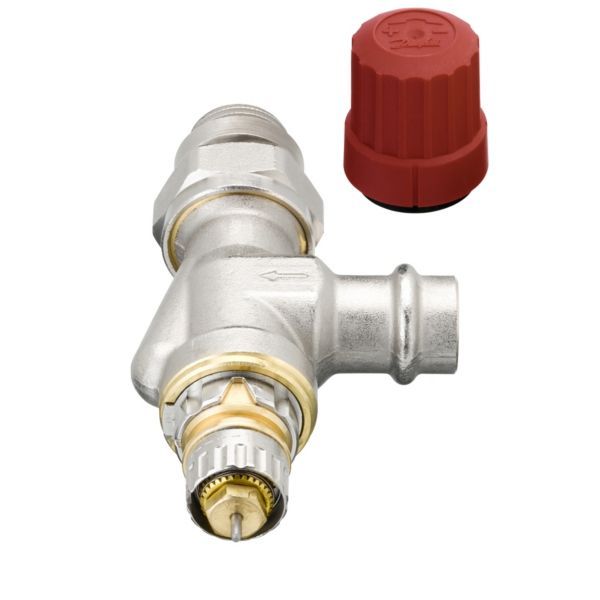

Danfoss RA-N press radiatorventil 15 mm, omvendt vinkelløbende, 013G3239

240 kr. inkl. moms

Radiatorventilhus med indbygget forindstilling, så den maksimale vandgennemstrømning gennem radiatoren ikke overskrides. Denne udgave har press-tilslutning og omvendt vinkelløb (UK-model).

  • Udførelse: Omvendt vinkelløb (UK-model) til press-systemer
  • Tilslutning: Presfitting mod røret og 1/2″ selvtættende nippel (R 1/2) med udvendigt gevind mod radiatoren
  • Forindstilling: Indbygget trinvis indstilling begrænser den maksimale gennemstrømning (kvs 0,9 m³/h)
  • Termostat: RA-tilslutning passer til Danfoss’ termostatiske elementer (bestilles separat)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403275015 Kategori:

Beskrivelse

Danfoss RA-N press 15 er et radiatorventilhus med indbygget forindstilling til 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning, her i omvendt vinkelløb (UK-model) til press-systemer. Forindstillingen (kvs 0,9 m³/h) sikrer, at den maksimale vandgennemstrømning gennem radiatoren ikke overskrides, og alle termostatiske elementer i RA 2000-serien passer til ventilen. Den har 15 mm presfitting mod røret og 1/2″ selvtættende nippel (R 1/2) med udvendigt gevind mod radiatoren.

Fordele

  • Styret gennemstrømning: Den indbyggede forindstilling begrænser den maksimale vandgennemstrømning. Danfoss angiver, at RA-N-ventilerne giver god vandfordeling samt forbedret afkøling.
  • Forindstilling: Forindstillingen indstilles uden specialværktøj og er fastlåst, når følerelementet er monteret.
  • Pakdåse: Ventilens O-rings pakdåse kan udskiftes med vand og tryk på anlægget.
  • Ingen pakmateriale: Den selvtættende nippel med O-ringstætning gør brug af pakmateriale overflødigt.
  • Beskyttelseshætte: Den røde beskyttelseshætte viser ventiltypen, og en pil på huset viser gennemløbsretningen.

Passer den til dit anlæg?

Bruges til

  • 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Sådan vælger du

Montering

  • Ventilen monteres i radiatorens fremløb; gennemløbet skal følge pilen på ventilhuset.
  • 15 mm presfitting mod røret (egnet til kobber, stål og rustfrit stål efter EN 10312/EN 1057) og 1/2″ selvtættende nippel (R 1/2) med udvendigt gevind mod radiatoren.
  • Termostatføler med RA-tilslutning bestilles separat. I byggeperioden kan varmen reguleres med beskyttelseshætten.
  • Medfølger: Rød beskyttelseshætte (monteret fra fabrik).
  • Medfølger ikke: Termostatføler/-element med RA-tilslutning (bestilles separat).
Til installatøren
  • Driftsgrænser: Maks. arbejdstryk 10 bar, maks. differenstryk 0,6 bar og prøvetryk 16 bar.
  • Presning: Egnet til kobber, stål og rustfrit stål efter EN 10312/EN 1057 med presbakker V og M 15 mm (REMS V15, M15, SA15; Rothenberger SV15, M15).
  • Forindstilling: Mellem 1 og 7 i halve trin; ved indstilling N er ventilen helt åben. Danfoss angiver, at indstilling i de skraverede områder på forindstillingsskalaen bør undgås, og at forindstillingen kan beregnes i Danfoss Installer-appen.
  • Vandkvalitet: Ved tilsætning af kemikalier mod kalk og korrosion skal leverandørens anvisninger overholdes.
  • Materialer: Ventilhus og øvrige metaldele i messing (Ms 58), trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS, kv-prop i PP, O-ring i EPDM og ventilkegle i NBR.
  • Fjernvarme: Brug en differenstrykregulator på direkte fjernvarmeanlæg.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.

Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.

Kan ventilen bruges til fjernvarme?
Ja, til fjernvarmeanlæg med direkte tilslutning – husk en differenstrykregulator.

Hvilke rør passer til press-tilslutningen?
Kobber, stål og rustfrit stål efter EN 10312/EN 1057 med 15 mm presbakker, fx REMS V15/M15/SA15 eller Rothenberger SV15/M15.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRadiatorventilhus med forindstilling
ModelRA-N press 15 (omvendt vinkelløb, UK-model)
Danfoss kodenr.013G3239
Anvendelse2-strengsanlæg (2-rørsystem) med pumpe eller fjernvarme med direkte tilslutning
DimensionDN 15
Tilslutning15 mm presfitting (kobber, stål og rustfrit stål)
NippeltypeSelvtættende (O-ringstætning)
Tilslutning til radiator1/2" udvendigt gevind, selvtættende nippel (R 1/2)
Tilslutning til ventilDanfoss RA (RA 2000-serien)
Kvs0,9 m³/h
ForindstillingJa, mellem 1 og 7 i halve trin samt N (N = helt åben)
Maks. driftstryk10 bar
Maks. differenstryk0,6 bar
Prøvetryk16 bar
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
VentilhusMessing (Ms 58)
Øvrige materialerTrykstift og ventilfjeder: kromstål · Drøvlebøsning: PPS · kv-prop: PP · O-ring: EPDM · Ventilkegle: NBR
OverfladeForniklet
BeskyttelseshætteRød
GodkendelserEN 215
Nettovægt0,304 kg
Bruttovægt0,325 kg
Mærke
Varenummer403275015
EAN5702420091747
