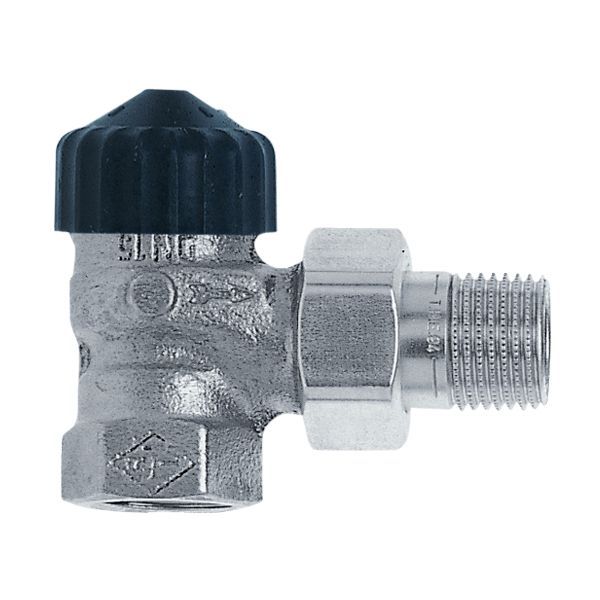

IMI Heimeier Standard radiatorventil, vinkel, DN 15, 1/2” (2201-02.000)

197 kr. inkl. moms

Termostatventil uden forindstilling til to-strengede varme- eller køleanlæg med pumpe og normal afkøling.

  • Tilslutning: 1/2″ indvendigt gevind (Rp1/2) på rørsiden, 1/2″ udvendigt gevind (R1/2) på radiatorsiden
  • Materiale: Ventilhus i korrosionsbestandigt rødgods
  • Balance: Uden forindstilling – ved krav om hydraulisk balance kan en returkobling (TRIM, Raditrim eller Regulux) bruges

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403382104 Kategori:

Beskrivelse

IMI Heimeier Standard er en termostatventil uden forindstilling til to-strengede varme- eller køleanlæg med pumpe og normal afkøling. Niro-stålspindlen har dobbelt O-ring-tætning, og ventilhuset er i korrosionsbestandigt rødgods. Denne udgave er vinkel i DN 15 med 1/2″ indvendigt gevind (Rp1/2) på rørsiden og 1/2″ udvendigt gevind (R1/2) på radiatorsiden.

Fordele

  • Opbygning: Niro-stålspindel med dobbelt O-ring-tætning og ventilhus i korrosionsbestandigt rødgods giver lang levetid og vedligeholdelsesfri drift.
  • Service: Den udvendige O-ring kan udskiftes, mens anlægget er under tryk.
  • Udskiftning: Hele termostatindsatsen kan skiftes med serviceværktøjet, uden at anlægget tømmes.
  • Tilslutning: M30x1,5 er fælles tilslutning for IMI TA- og IMI Heimeier-termostathoveder og -aktuatorer.
  • Godkendelse: KEYMARK-certificeret og afprøvet iht. DIN EN 215.

Passer den til dit anlæg?

Bruges til

  • To-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling.
  • Radiatorer, hvor hydraulisk balance klares med en returkobling (TRIM, Raditrim eller Regulux) i stedet for forindstilling på termostatventilen.

Sådan vælger du

Montering

  • Gennemskyl anlægget før montering i forurenede eller gamle anlæg.
  • Monteres med 1/2″ indvendigt gevind (Rp1/2) på rørsiden og 1/2″ udvendigt gevind (R1/2) på radiatorsiden.
  • Termostat eller aktuator bestilles separat (tilslutning M30x1,5).
  • Returkobling til hydraulisk balance bestilles separat.
  • Medfølger: beskyttelseshætte (sort).
  • Medfølger ikke: termostat, aktuator, returkobling til hydraulisk balance.
Til installatøren
  • Driftsgrænser: Maks. arbejdstemperatur 120 °C, 100 °C med beskyttelseshætte eller aktuator; min. arbejdstemperatur -10 °C. Trykklasse PN 10.
  • Rørtilslutning: Udgaven med indvendigt gevind er designet til tilslutning på gevindforsynede rør eller sammen med kompressionsfittings til kobberrør, præcisionsstålrør eller Alu/PEX-rør (kun DN 15).
  • Reguleringsformer: IMI Heimeier angiver, at ventilen kan udlægges mellem 1 K og 2 K i P-bånd på termostatelementet iht. de tyske regler EnEV eller DIN V 4701-10, hvilket giver et bredt flowområde.
  • Lukketryk: Maks. differenstryk, hvor ventilen stadig lukker, er 1,00 bar med termostathoved og 3,50 bar med aktuatorerne EMO T/TM, EMOtec/NC, TA-TRI og TA-Slider 160.
  • Støj: Differenstrykket over termostatventilerne bør ikke overstige ca. 0,2 bar; ved risiko for højere differenstryk kan en STAP differenstrykregulator eller en BPV/Hydrolux overstrømningsventil bruges. Derudover skal vandmængderne være korrekt indreguleret, og vandet i systemet skal være afluftet.
  • Vandkvalitet: Det varmebærende medium skal være rent og afgasset. Mineralske olier eller mineralholdige smøremidler kan ødelægge O-ringene af EPDM-gummi; bruges nitritfri frost- og korrosionsbeskyttelsesmidler på etylenglykolbasis, skal producentens oplysninger om koncentration og tilsætningsstoffer følges.
  • Aktuator: Ventilhuset kan monteres med alle typer IMI-termostater og termiske eller motoriserede aktuatorer. Bruges en aktuator fra en anden producent, skal trykket være tilpasset en termostatventil med blød pakning.
  • Standard: KEYMARK-certificeret, afprøvet iht. DIN EN 215.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan opnås hydraulisk balance?
Ventilen har ingen forindstilling. Ved krav om hydraulisk balance kan IMI TA returkoblinger type TRIM, Raditrim eller Regulux bruges.

Hvad med støj i anlægget?
Differenstrykket over termostatventilerne bør ikke overstige ca. 0,2 bar. Ved risiko for højere differenstryk stabiliseres det med en STAP differenstrykregulator eller en BPV/Hydrolux overstrømningsventil.

Kan ventilen serviceres uden at tømme anlægget?
Ja. Hele termostatindsatsen kan skiftes med serviceværktøjet uden aftapning, og den udvendige O-ring kan udskiftes, mens anlægget er under tryk.

Skal jeg selv købe termostat eller aktuator?
Ja, tilslutningen er M30x1,5, og den er fælles for alle IMI TA- og IMI Heimeier-termostathoveder og -aktuatorer.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatventil uden forindstilling (Standard)
ModelStandard, Vinkel
Producentens varenr.2201-02.000
FunktionRegulering og afspærring
AnvendelsesområdeVarme- og køleanlæg
DimensionDN 15 (1/2")
Tilslutning1/2" indvendigt gevind (Rp1/2), radiatorside 1/2" udvendigt gevind (R1/2)
Kvs2,00 m³/h (fuldt åben ventil, ved et trykfald på 1 bar)
Kv (P-bånd xp 1 K / 2 K)0,38 / 0,79 m³/h (med termostat, ved et trykfald på 1 bar)
Maks. differenstryk, hvor ventilen lukker1,00 bar med termostathoved · 3,50 bar med EMO T/TM, EMOtec/NC, TA-TRI eller TA-Slider 160
TrykklassePN 10
Medietemperatur-10…120 °C (100 °C med beskyttelseshætte eller aktuator)
VentilhusKorrosionsbestandigt rødgods, forniklet
VentilindsatsMessing
VentilsædeEPDM-gummi (kegle)
PakningEPDM-gummi, dobbelt O-ringstætning på spindlen; den udvendige O-ring kan udskiftes under tryk
ReturfjederRustfrit stål
AktuatortilslutningM30x1,5
Måll3 29 mm, l4 58 mm, l5 27 mm, H1 23,5 mm
Nøglevidde (SW1/SW2)27/30 mm
MærkningTHE-mærke, landekode, strømningspil, DN og KEYMARK-mærke, II+-mærke, sort beskyttelseshætte, sort pakbøsning
GodkendelseKEYMARK-certificeret, afprøvet iht. DIN EN 215
Mærke
Varenummer403382104
EAN4024052175819
Vægt0,234 kg
