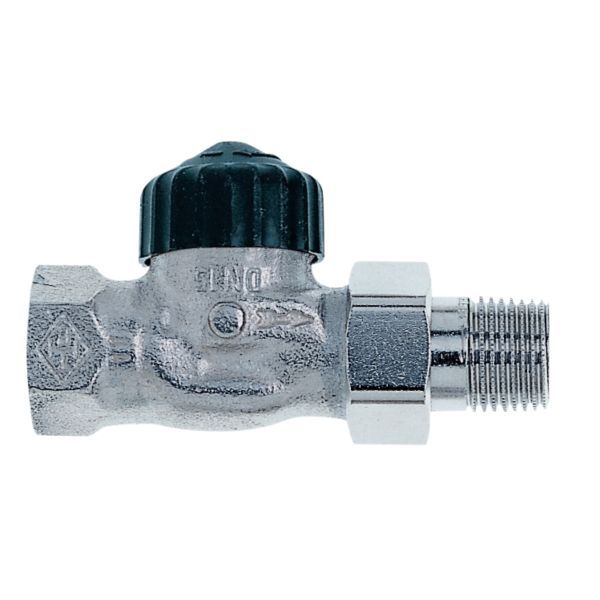

IMI Heimeier Standard radiatorventil, lige, DN 15, 1/2” (2202-02.000)

231 kr. inkl. moms

Termostatventil uden forindstilling til to-strengede varme- eller køleanlæg, i lige udførelse.

  • Dimension: DN 15, 1/2″ indvendigt gevind (Rp1/2) mod røret, 1/2″ udvendigt gevind (R1/2) mod radiatoren
  • Hus: Korrosionsbestandigt rødgods, forniklet
  • Montage: Termostat eller aktuator bestilles separat

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403380104 Kategori:

Beskrivelse

IMI Heimeier Standard er en termostatventil uden forindstilling til to-strengede varme- eller køleanlæg med pumpe og normal afkøling. Ventilhuset er af korrosionsbestandigt rødgods, og Niro-stålspindlen har dobbelt O-ring-tætning. Denne udgave er lige i DN 15 med 1/2″ indvendigt gevind (Rp1/2) mod røret og 1/2″ udvendigt gevind (R1/2) mod radiatoren.

Fordele

  • Tætning: Dobbelt O-ring-tætning på Niro-stålspindlen; den udvendige O-ring kan skiftes under tryk.
  • Service uden aftapning: Termostatindsatsen kan skiftes med serviceværktøjet.
  • Fælles tilslutning: M30x1,5 er tilslutningen til IMI TA og IMI Heimeier termostathoveder og aktuatorer.
  • Certificering: KEYMARK-certificeret og afprøvet iht. DIN EN 215.

Passer den til dit anlæg?

Bruges til

  • To-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling.

Sådan vælger du

Montering

  • Tilslutning: 1/2″ indvendigt gevind (Rp1/2) mod røret og 1/2″ udvendigt gevind (R1/2) mod radiatoren.
  • Gennemskyl anlægget før montering i forurenede eller gamle anlæg.
  • Termostat eller aktuator bestilles separat (tilslutning M30x1,5).
  • Ved krav om hydraulisk balance kan IMI TA returkoblinger type TRIM, Raditrim eller Regulux anvendes.
  • Medfølger ikke: Termostathoved eller aktuator (M30x1,5, bestilles separat).
Til installatøren
  • Nøglevidde: SW1 27 mm, SW2 30 mm ved DN 15.
  • Vandkvalitet: Det varmebærende medium skal være rent og afgasset; mineralske olier eller andre mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi. Bruges frostsikringsmidler på basis af etylenglykol, skal producentens oplysninger om koncentration og tilsætningsstoffer følges.
  • Aktuatorer: “Ventilhuse kan monteres med alle typer af IMI termostater og termiske eller motoriserede aktuatorer.” Ved aktuatorer fra andre producenter skal trykket være tilpasset en termostatventil med blød pakning.
  • Montering: Gennemskyl anlægget før montering i forurenede eller gamle anlæg.
  • Kv/Kvs: Flowkoefficienterne angiver m³/h ved et trykfald på 1 bar (Kv med termostat ved 1 K/2 K, Kvs ved fuldt åben ventil).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan opnås hydraulisk balance?
Ventilen har ingen forindstilling. Ved krav om hydraulisk balance kan IMI TA returkoblinger type TRIM, Raditrim eller Regulux anvendes.

Hvad med støj?
Differenstrykket over termostatventilerne bør ikke overstige ca. 0,2 bar. Er der risiko for mere, stabiliseres det med en STAP differenstrykregulator eller en overstrømningsventil type BPV eller Hydrolux.

Hvad betyder DN 15 og Rp1/2?
DN 15 er den nominelle diameter, og Rp1/2 er rørtilslutningens indvendige gevind, 1/2 tomme.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatventil uden forindstilling (Standard), lige
FunktionRegulering, afspærring
Producentens varenr.2202-02.000
DimensionDN 15
Tilslutning1/2" indvendigt gevind (Rp1/2)
Tilslutning til ventil1/2" udvendigt gevind (R1/2) mod radiatoren
Tilslutning mod termostat og aktuatorM30x1,5
Kvs2,00
Kv ved P-bånd 1 K / 2 K0,38 / 0,79
ForindstillingIngen
TrykklassePN 10
Maks. differenstryk1,00 bar med termostathoved; 3,50 bar med EMO T/TM, EMOtec/NC, TA-TRI eller TA-Slider 160 – det differenstryk, hvor ventilen stadig lukker
Medietemperatur-10…120 °C (100 °C med beskyttelseshætte eller aktuator)
VentilhusKorrosionsbestandigt rødgods, forniklet
SpindelNiro-stålspindel med dobbelt O-ringtætning
PakningO-ringe og kegle i EPDM-gummi
OverfladeVentilhus og koblingsdele er forniklede
ReturfjederRustfrit stål
VentilindsatsMessing
FarveBeskyttelseshætte sort
Måll1 66 mm, l2 95 mm, H2 21,5 mm
NøglestørrelseSW1 27 mm, SW2 30 mm
MærkningTHE, landekode, pil for strømningsretning, DN og KEYMARK-mærke
GodkendelserKEYMARK-certificeret og afprøvet iht. DIN EN 215
Mærke
Varenummer403380104
EAN4024052173914
Vægt0,267 kg
