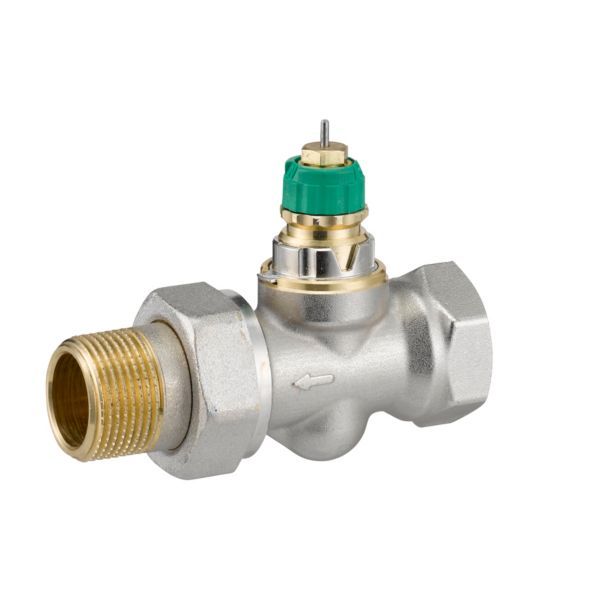

Danfoss RA-DV radiatorventil 3/4”. Ligeløbende med indbygget trykregulator til 2-strengsanlæg, 013G7716

319 kr. inkl. moms

Danfoss RA-DV er en dynamisk radiatorventil til to-strengsanlæg, hvor en indbygget trykregulator holder det forindstillede flow stabilt.

  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4) på indløb, 3/4″ udvendigt gevind (R 3/4) på udløb
  • Udførelse: ligeløb, DN 20
  • Kendetegn: grøn beskyttelseshætte og grøn forindstillingsring

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403284336 Kategori:

Beskrivelse

Danfoss RA-DV er en trykuafhængig radiatorventil, der er udviklet til brug i 2-rørs varmesystemer sammen med alle typer termostatfølere med Danfoss RA-omløber. Ventilen er monteret med en flowbegrænser, der forindstiller det maksimale vandflow fra 10 til 135 l/h ved maksimalt løft, dvs. ved helt åben ventil ved 0,1 bar, og en indbygget trykregulator holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes. Denne udgave er DN 20 i ligeløb med 3/4″ indvendigt gevind (Rp 3/4) på indløbet og 3/4″ udvendigt gevind (R 3/4) på udløbet.

Fordele

  • Automatisk indregulering: den indbyggede trykregulator holder det forindstillede flow, også når trykket i anlægget ændrer sig.
  • Forindstilling uden værktøj: flowet sættes direkte på ventilens indstillingsring.
  • Følere: Danfoss angiver ventilen til alle typer termostatfølere med Danfoss RA-omløber.
  • Pakdåse: hele pakdåsen kan udskiftes, mens der er vand og tryk på anlægget.
  • Gennemskylning: ved indstilling N er ventilen helt åben, og Danfoss angiver, at indstillingen kan benyttes som gennemskylning, hvis anlægget skal renses for snavs.

Passer den til dit anlæg?

Bruges til

  • 2-rørs varmesystemer (2-strengsanlæg) sammen med alle typer termostatfølere med Danfoss RA-omløber.

Sådan vælger du

Montering

  • Danfoss angiver, at ventilen installeres som en normal radiatorventil i radiatorens fremløb.
  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4) på indløbet og 3/4″ udvendigt gevind (R 3/4) på udløbet.
  • Termostatføler med Danfoss RA-omløber bestilles separat og sættes på ventilen.
  • Medfølger: Grøn beskyttelseshætte.
  • Medfølger ikke: Termostatføler – føler og ventil bestilles separat.
Til installatøren
  • Trykregulering: den indbyggede trykregulator holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes.
  • Flowbegrænsning: maks.-værdierne 10/15/20/35/50/80/100/135 l/h for forindstilling 1–7/N gælder ved maksimalt løft, dvs. ved helt åben ventil ved 0,1 bar; med Danfoss Aveo®-føler er værdierne 9/14/18/30/45/70/90/130 l/h.
  • Driftsgrænser: maks. 10 bar arbejdstryk (statisk + differenstryk), maks. differenstryk 0,6 bar, min. differenstryk 0,1 bar, 16 bar prøvetryk og medietemperatur 2–95 °C.
  • Vandkvalitet: systemvandet skal overholde VDI 2035, TÜV 1466, AGFW Work Part FW 510 eller Vejledning Vandbehandling og korrosionsforebyggelse (sep. 2018); skal der benyttes vandbehandling, skal producentens doseringsvejledninger følges nøje, og blandinger, der indeholder mineralsk olie, bør undgås.
  • Beskyttelseshætte: kan benyttes til manuel regulering i monteringsfasen, men ikke som manuel afspærring – brug håndindstillingsgrebet 013G5002.
  • Pakdåse: kan udskiftes under drift, dvs. med vand og tryk på systemet. Hold imod med stjernenøgle nr. 17, og løsn pakdåsen med skruenøgle nr. 10.
  • Norm: Danfoss angiver, at RA-DV Dynamic Valves™ med sensorerne React, RAE og RAS-C opfylder Euronorm EN 215.
  • Materiale: ventilhus og andre metaldele i messing med forniklet overflade; flowbegrænser i PPS; pakning (O-ring) i EPDM; ventilkegle i NBR; trykstift og fjeder i kromstål; regulator i messing/PPS/EPDM.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan kan jeg se, at det er en RA-DV-ventil?
Beskyttelseshætten og forindstillingsringen er grønne, så ventilen kan skelnes fra andre ventilhuse i Danfoss RA-serien, oplyser Danfoss.

Hvilket flow kan jeg forindstille?
Forindstilling 1 giver maks. 10 l/h og N maks. 135 l/h ved maksimalt løft, dvs. ved helt åben ventil ved 0,1 bar, ifølge Danfoss’ datablad.

Kan beskyttelseshætten bruges som afspærringshane?
Nej. Danfoss angiver, at hætten kan benyttes til manuel regulering i monteringsfasen, men ikke som manuel afspærring – dertil bør der benyttes et manuelt håndindstillingsgreb (best.nr. 013G5002).

Er føler og ventil samme del?
Nej, en radiatortermostat består af en føler og en RA-DV-ventil, og føler og ventil bestilles separat, ifølge Danfoss’ datablad.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-DV Dynamic Valve™, dynamisk (trykuafhængig) radiatorventil
ModelRA-DV 20 ligeløb
Danfoss kodenr.013G7716
DimensionDN 20
UdførelseLigeløb, byggerække F
Tilslutning3/4" indvendigt gevind (Rp 3/4) på indløb / 3/4" udvendigt gevind (R 3/4) på udløb, ISO 7-1
Tilslutning til ventilDanfoss RA-omløber
ForindstillingJa, i trin fra 1 til 7 samt N (helt åben), uden værktøj
Maks. flow ved forindstilling 1–7 / N (ved maksimalt løft, dvs. helt åben ventil ved 0,1 bar)10 / 15 / 20 / 35 / 50 / 80 / 100 / 135 l/h
Maks. flow med Danfoss Aveo®-føler, forindstilling 1–7 / N9 / 14 / 18 / 30 / 45 / 70 / 90 / 130 l/h
Maks. driftstryk10 bar
Min. differenstryk0,1 bar
Maks. differenstryk0,6 bar
Prøvetryk16 bar
Medietemperatur2–95 °C
Anlæg2-rørsystem
Ventilhus og andre metaldeleMessing
FlowbegrænserPPS
VentilkegleNBR
Trykstift og fjederKromstål
RegulatorMessing/PPS/EPDM
PakningEPDM (O-ring)
Overflade på ventilhusForniklet
NippeltypeStandard
NormEN 215 sammen med følerne React, RAE og RAS-C
Regulering (BAC-effektivitet, ISO 52120-1 / ISO 16484-4)Klasse A
GodkendelserIkke CE-mærket (Danfoss angiver "CE-mærket: No")
Nettovægt0,392 kg
Bruttovægt0,41 kg
Mærke
Varenummer403284336
EAN5702425125386
