IMI Heimeier Eclipse F termostatventil 3/8” DN10 lige, 2-strengs

181 kr. inkl. moms

IMI Heimeier Eclipse F er en termostatventil med indbygget, automatisk flowbegrænser, der holder det indstillede flow uanset trykændringer i anlægget.

  • Udførelse: Lige, DN 10 (3/8″)
  • Tilslutning: 3/8″ indvendigt gevind (Rp 3/8) · radiatorside 3/8″ udvendigt gevind (R 3/8)
  • Funktion: Automatisk flowbegrænsning uafhængig af differenstryk

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403325103 Kategori:

Beskrivelse

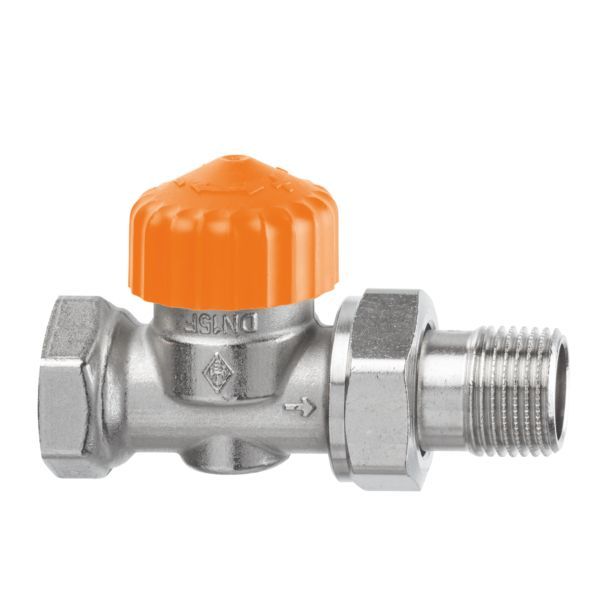

IMI Heimeier Eclipse F er en termostatventil til to-rørs pumpedrevne varmeanlæg med en indbygget, automatisk flowbegrænser. Det ønskede flow indstilles direkte på ventilen, og det indstillede flow overskrides ikke, selv når andre ventiler lukker, eller anlægget starter op efter natsænkning. Denne udgave er lige i DN 10 med 3/8″ indvendigt gevind (Rp 3/8) mod røret og 3/8″ udvendigt gevind (R 3/8) mod radiatoren.

Fordele

  • Indstilling: Flowet reguleres uafhængigt af differenstrykket, uden komplicerede beregninger.
  • Renovering: Tryktabet i gamle rørføringer skal ikke bestemmes, kun radiatorens effekt og det resulterende maks. flow.
  • Service: Hele termostatindsatsen kan skiftes uden aftapning af anlægget med IMI Heimeiers serviceværktøj, der bestilles separat.
  • Termostatvalg: Ventilhuset kan ifølge IMI Heimeier monteres med alle typer IMI-termostater og termiske eller motoriserede aktuatorer.
  • Godkendelse: KEYMARK-certificeret og testet iht. DIN EN 215.

Passer den til dit anlæg?

Bruges til

  • To-rørs pumpedrevne varmeanlæg med normal til høj temperaturspredning.
  • Renovering af anlæg med ukendte eksisterende rørføringer, hvor kun radiatorens effekt og det resulterende maks. flow skal bestemmes.

Sådan vælger du

Montering

  • Rørtilslutning 3/8″ indvendigt gevind (Rp 3/8); radiatortilslutning 3/8″ udvendigt gevind (R 3/8).
  • Gennemskyl anlægget før montering i forurenede eller gamle anlæg.
  • Det minimale differenstryk skal være til stede ved den mindst begunstigede ventil; det kan måles for at optimere pumpeindstillingen.
  • Termostat eller aktuator bestilles separat (tilslutning M30x1,5).
  • Medfølger: Orange beskyttelseshætte på ventilen.
  • Medfølger ikke: Termostat eller aktuator (bestilles separat, tilslutning M30x1,5), Indstillingsnøgle (tilbehør – flowet kan også indstilles med en 11 mm fastnøgle).
Til installatøren
  • Funktion: Reguleringselementet indstilles til det ønskede flow ved at dreje på indsatsen med indstillingsnøglen eller en 11 mm fastnøgle. Stiger differenstrykket over ventilen, lukker reguleringselementet relativt og holder flowet stabilt; falder flowet under den indstillede værdi, presser en fjeder reguleringsindsatsen tilbage.
  • Rørtilslutning: 3/8″ indvendigt gevind (Rp 3/8), designet til gevindforsynede rør eller kompressionsfittings til kobberrør eller præcisionsstålrør.
  • Flowområde: Trinløs indstilling mellem 1 og 15 svarende til 10–150 l/h; maks. nominelt flow qmN ved 10 kPa iht. EN 215 er 110 l/h. Ventilen leveres i opstartsindstilling.
  • Differenstryk: Maks. 60 kPa (<30 dB(A)); min. 10 kPa ved 10–100 l/h og 15 kPa ved 100–150 l/h.
  • Driftsgrænser: Maks. arbejdstemperatur 120 °C (100 °C med beskyttelseshætte eller aktuator); min. arbejdstemperatur -10 °C.
  • Materialer: Ventilhus i forniklet messing, returfjeder i rustfrit stål, ventilindsats i messing, PPS og SPS, O-ringe og kegle i EPDM-gummi, Niro-stålspindel med dobbelt O-ring-tætning.
  • Vandkvalitet: Det varmebærende medium bør ifølge IMI Heimeier være rent og afgasset; medier med mineralske olier eller mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi.
  • Aktuatorer fra andre producenter: Trykket skal være tilpasset en termostatventil med blød pakning.
  • Støj: Differenstrykket over ventilen må ikke overstige 60 kPa (<30 dB(A)), flowet skal være korrekt indstillet, og anlægget skal være fuldstændig udluftet.
  • Opgradering: Alle IMI Heimeier termostatventilhuse mærket med II+ (f.eks. Calypso exact, Calypso, Mikrotherm F og Multilux) kan opgraderes til Eclipse ved at skifte termostatindsatsen (IMI varenr. 3930-02.300).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles flowet?
Sæt indstillingsnøglen eller en 11 mm fastnøgle på ventilindsatsen og drej, til den ønskede værdi (1–15 = 10–150 l/h) peger på ventilhusets indekspunkt.

Hvad påvirker lydniveauet fra ventilen?
Differenstrykket over ventilen må ikke overstige 60 kPa (<30 dB(A)), flowet skal være korrekt indstillet, og anlægget skal være fuldstændig udluftet.

Kan ældre ventiler opgraderes?
Ja. IMI Heimeier termostatventiler mærket med II+, f.eks. Calypso exact, Calypso, Mikrotherm F og Multilux, kan opgraderes til Eclipse ved at skifte termostatindsatsen (IMI varenr. 3930-02.300).

Hvilket gevind har ventilen?
3/8″ indvendigt gevind (Rp 3/8) mod røret og 3/8″ udvendigt gevind (R 3/8) mod radiatoren.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatventil med automatisk flowbegrænsning (Eclipse F)
UdførelseLige
Producentens varenr.3462-01.000
AnvendelsesområdeVarmeanlæg
FunktionTermostatregulering, flowbegrænsning, afspærring
DimensionDN 10 (3/8")
Tilslutning3/8" indvendigt gevind (Rp 3/8)
Radiatortilslutning3/8" udvendigt gevind (R 3/8)
Tilslutning til ventilTermostat-/aktuatortilslutning M30x1,5
Flowområde10–150 l/h (indstilling 1–15)
Maks. nominelt flow (qmN ved 10 kPa iht. EN 215)110 l/h
FabriksindstillingOpstartsindstilling
TrykklassePN 10
Maks. differenstryk60 kPa (<30 dB(A))
Min. differenstryk10 kPa ved 10–100 l/h · 15 kPa ved 100–150 l/h
Medietemperatur-10…120 °C (100 °C med beskyttelseshætte eller aktuator)
P-bånd (xp)Maks. 2 K · maks. 1 K op til 90 l/h
VentilhusMessing
ReturfjederRustfrit stål
VentilindsatsMessing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren)
SpindelNiro-stålspindel med dobbelt O-ring-tætning
PakningEPDM-gummi (O-ringe og kegle)
OverfladeVentilhus og koblingsdele forniklede
Måll1 50 mm · l2 76 mm · H2 22,5 mm (H2 måles ved termostatens eller aktuatorens kontaktflade)
GodkendelserKEYMARK-certificeret, testet iht. DIN EN 215
MærkningTHE, landekode, pil for strømningsretning, DN, KEYMARK-mærke og II+-mærke
BeskyttelseshætteOrange
Mærke
Varenummer403325103
EAN4024052932610
Vægt0,24 kg
