Beskrivelse

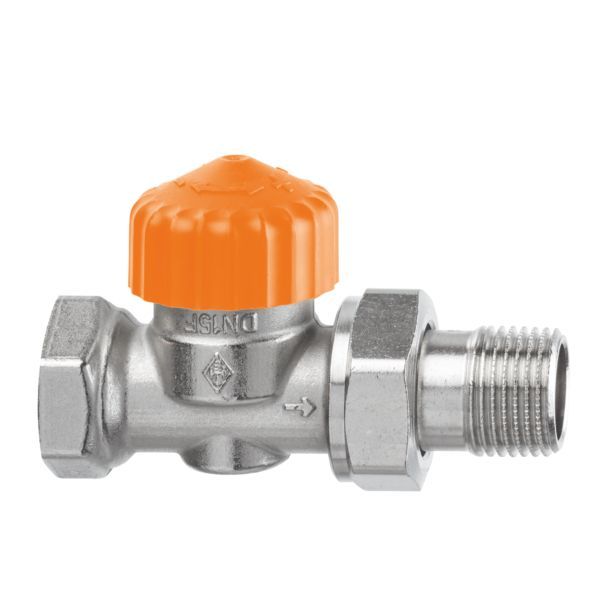

IMI Heimeier Eclipse F er en termostatstyret radiatorventil til to-strengs pumpedrevne varmeanlæg med en indbygget flowbegrænser. Flowet på 10–150 l/h indstilles direkte på ventilen, uafhængigt af differenstrykket (maks. 60 kPa), og overskrides ikke, selv når andre ventiler lukker eller anlægget starter op efter natsænkning. Denne udgave er lige i DN 15 med 1/2″ indvendigt gevind (Rp1/2) på rørsiden og 1/2″ udvendigt gevind (R1/2) på radiatorsiden.
Fordele
- Flowindstilling: Det ønskede flow sættes direkte på ventilen fra 10 til 150 l/h.
- Stabilt flow: Flowbegrænseren holder det indstillede flow uanset belastningsændringer, så andre ventiler eller opstart efter natsænkning ikke giver for højt flow.
- Indstilling: Flowet sættes med en indstillingsnøgle eller en 11 mm fastnøgle, uden komplicerede beregninger.
- Service: Hele termostatindsatsen kan skiftes med serviceværktøjet, uden at anlægget skal tømmes.
- Opbygning: Kraftig returfjeder med høj indstillingskraft, så ventilen ikke bliver slap over tid, og dobbelt O-ringspakning i EPDM-gummi.
- Renovering: Kun radiatorens effekt og det resulterende maks. flow skal bestemmes, tryktabet i gamle rørføringer behøver ikke beregnes.
Passer den til dit anlæg?
Bruges til
- To-rørs pumpedrevne varmeanlæg med normal til høj temperaturspredning.
- Renovering af anlæg med ukendte eksisterende rørføringer, hvor kun radiatorens effekt og det resulterende maks. flow skal bestemmes.
Sådan vælger du
- Denne udgave: Lige, DN 15 (1/2″).
- Lige DN 10 (3/8″)
- Lige DN 20 (3/4″)
- Vinkel DN 15 (1/2″)
- Omvendt vinkel DN 15 (1/2″)
- Indstillingen vælges ud fra radiatoreffekt og afkøling via indstillingstabellen, fx 1000 W ved 15 K = indstilling 6 (ca. 60 l/h).
Montering
- Gennemskyl anlægget før montering i forurenede eller gamle anlæg.
- Monteres med 1/2″ indvendigt gevind (Rp1/2) på rørsiden og 1/2″ udvendigt gevind (R1/2) på radiatorsiden.
- Det minimale differenstryk skal være til stede ved den mindst begunstigede ventil.
- Termostat eller aktuator bestilles separat (tilslutning M30x1,5).
- Medfølger: beskyttelseshætte (orange).
- Medfølger ikke: termostat, aktuator.
Til installatøren
- Driftsgrænser: Maks. arbejdstemperatur 120 °C, 100 °C med beskyttelseshætte eller aktuator; min. arbejdstemperatur -10 °C. Trykklasse PN 10.
- Rørtilslutning: Udgaven med indvendigt gevind er designet til tilslutning på gevindforsynede rør eller sammen med kompressionsfittings til kobberrør eller præcisionsstålrør.
- Differenstryk: Min. 10 kPa ved 10–100 l/h, 15 kPa ved 100–150 l/h; maks. 60 kPa (under 30 dB(A)).
- Vandkvalitet: Det varmebærende medium skal være rent og afgasset. Mineralske olier eller mineralholdige smøremidler kan ødelægge O-ringene af EPDM-gummi; bruges nitritfri frost- og korrosionsbeskyttelsesmidler på etylenglykolbasis, skal producentens oplysninger om koncentration og tilsætningsstoffer følges.
- Aktuator: Ventilhuset kan monteres med alle typer IMI-termostater og termiske eller motoriserede aktuatorer. Bruges en aktuator fra en anden producent, skal trykket være tilpasset en termostatventil med blød pakning.
- Standard: KEYMARK-certificeret, testet iht. DIN EN 215.
Se alle tekniske specifikationer →
Varianter
- Eclipse F Lige DN 10 (3/8″)
- Eclipse F Lige DN 20 (3/4″)
- Eclipse F Vinkel DN 15 (1/2″)
- Eclipse F Omvendt vinkel DN 15 (1/2″)
Tilbehør
IMI TA indstillingsnøgle til Eclipse radiatorventil, orange (3930-02.142)118 kr. inkl. moms+
IMI TA TRV 300 termostat med indbygget føler, 6–28 °C, M30x1,5 (50 350-028)160 kr. inkl. moms+
IMI TA TRV Nordic radiatortermostat, 6–28 °C, hvid RAL 9016, M30x1,5 (50 355-028)182 kr. inkl. moms+
Altech følerelement til radiator, omløber M30 x 1,5, krom/hvid152 kr. inkl. moms+
IMI TA håndhjul til termostatventil, M30x1,5 (1303-01.325)91 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles flowet?
Sæt indstillingsnøglen eller en 11 mm fastnøgle på ventilindsatsen og drej, til den ønskede værdi (indstilling 1–15, svarende til 10–150 l/h) peger på ventilhusets indekspunkt.
Hvad skal der til, for at ventilen kører støjsvagt under 30 dB(A)?
Differenstrykket over ventilen må ikke overstige 60 kPa (under 30 dB(A)), flowet skal være korrekt indstillet, og anlægget skal være fuldstændig udluftet.
Kan jeg opgradere min gamle radiatorventil til Eclipse?
IMI Heimeier oplyser, at alle ventilhuse mærket II+ – f.eks. Calypso exact, Calypso, Mikrotherm F, Multilux og Multilux 4-Set – kan opgraderes til Eclipse. Opgraderingen sker med IMI Heimeiers udskiftnings-termostatindsats til Eclipse (varenr. 3930-02.300), ikke med denne komplette ventil.
Skal jeg selv købe termostat eller aktuator?
Ja, tilslutningen er M30x1,5, og ventilhuset passer til IMI-termostater samt termiske og motoriserede aktuatorer. Ved aktuatorer fra andre producenter skal trykket være tilpasset en termostatventil med blød pakning.
Dokumentation
- Brochure Katalogblad Eclipse F PDF · 1,5 MB
- Brochure Katalogblad Tilbehør radiatorventiler PDF · 1,4 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
