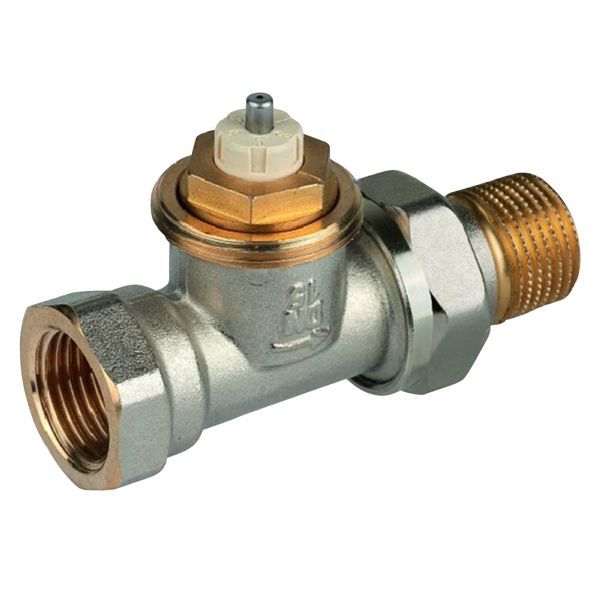

radiator ventil 1/2” LI. M30x1,5. Fremløb og returløb til to-strengs anlæg

Beskrivelse

radiatorventiler med forindstilling og skyllefunktion. Til radiatorer på 2-strengs anlæg og varmevekslere.Fås som ligeløbende og vinkelløbende.PRODUKTEGENSKABER

• Dimension 3/8” og 1/2”.
• Standard M30 x 1.5 gevind tilslutning.
• Ventilen er primært til placering i fremløb,
• men kan også placeres i returløb, da ventilindsatsen tillader flow i begge retninger
• Kombineres med et følerelement, og med øvrige radiatortermostater med M30 x 1.5 tilslutning.
• Har støjfri drift.
• Flowet kan forindstilles i henhold til anlæggets og radiatorens specifikationer.
• AT-Concept multifunktion/ventilhuse og indsatse.
• Ventilindsatsen kan udskiftes under normal drift, og uden at der skal tappes vand af anlægget.
• Ventil fjeder er ikke i berøring med mediet.
• Forindstilling med fin justérbart ventilsæde.
• Slagfast forindstillingsdel, synlig når radiatortermostaten er afmonteret.
• Består af et ventilhus PN10
• Udvendig tilslutning inklusiv union forskruning.
• Ventilindsats med forindstilling og skyllefunktion.
• Med ekstra position for gennemskylning.
• Ventilhus udført i forkromet rødgods messing.
• Ventilindsats udført i messing med EPDM O-ring, rustfri stål spindel og plastik forindstillings skala.
• Beskyttelseskappe udført i beige plastik.
• Radiatorunion udført i forniklet messing.
• Højere flow kapacitet (20 – 170l/t)
• Fabriksindstilling. Ventilen leveres fuld åben forindstilling i højeste position 6

TEKNISKE DETALJER

• Opvarmet vand, vandkvalitet i henhold til VDI2035.
• Driftstemperatur maks 120°C.
• Max driftstryk PN10.
• Differenstryk maks 2,0 bar.
• Slaglængde 2,5 mm.
• Differenstryk maks 1,0 bar. for 403497xxx
• Maks 0,2 bar anbefales for støjfri drift.
• Kvs-værdi 0,75.
• Nominel flow 20-170l/t.
• Lukkedimension 11,5 mm.
