Beskrivelse

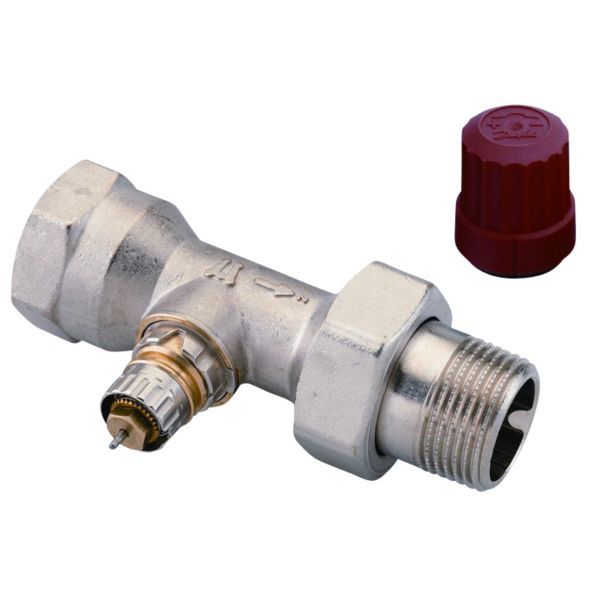

Danfoss RA-N 25 er et ventilhus med integreret forindstilling til tostrengsanlæg, her i ligeløb med 1″ indvendigt gevind (Rp 1) mod røret og 1″ udvendigt gevind (R 1) mod radiatoren. Forindstillingen sikrer, at den maksimale vandgennemstrømning ikke overskrides. Alle termostatelementer i RA 2000-serien passer.
Fordele
- Indregulering: Forindstillingen sættes uden brug af specialværktøj, ifølge Danfoss.
- Følerkompatibilitet: Alle termostatelementer i RA 2000-serien passer.
- Byggeperiode: Varmen kan reguleres med ventilhusets dækhætte, før termostatelementet er monteret.
- Gennemløbsretning: En pil på ventilhuset viser, hvilken vej vandet skal løbe.
- Godkendelse: Certificeret efter EN 215 med RA 2000-elementer.
Passer den til dit anlæg?
Bruges til
- Tostrengs radiatoranlæg, hvor radiatoren tilsluttes med 1″ gevind (Rp 1 mod røret, R 1 mod radiatoren).
Sådan vælger du
- Denne variant: RA-N 25, ligeløb
- Vinkelløb: RA-N 25 vinkel
- Mindre dimension: RA-N 20, 3/4″
Montering
- Monteres af VVS-installatør i radiatorens fremløb med pilen i gennemløbsretningen; termostatføler bestilles separat.
- Medfølger ikke: Termostatelement/-føler (bestilles separat)..
Til installatøren
- Regulering: Forindstillingen kan sættes i halve trin mellem 1 og 7; ved indstilling N er ventilen helt åben. Når følerelementet er monteret, er forindstillingen fastlåst og dermed sikret mod utilsigtet ændring.
- Driftsgrænser: Maks. arbejdstryk 10 bar og prøvetryk 16 bar. Danfoss angiver 0,6 bar som det maksimale differenstryk, hvorved ventilerne regulerer tilfredsstillende.
- Medie: Centralvarmevand eller glykolholdigt vand med maks. 30 % glykol, ifølge Danfoss.
- Vandkvalitet: Tilsættes der kemikalier mod kalkdannelse og korrosion, skal leverandørens anvisninger overholdes, ifølge Danfoss.
- Overflade: Forniklet; rød dækhætte angiver ventiltype RA-N.
Se alle tekniske specifikationer →
Varianter
- RA-N 3/8″ ligeløb
- RA-N 1/2″ ligeløb
- RA-N 3/4″ ligeløb
- RA-N 3/8″ vinkelløb
- RA-N 1/2″ vinkelløb
- RA-N 3/4″ vinkelløb
- RA-N 1″ vinkelløb
- RA-N 3/8″ omvendt vinkelløb
Tilbehør
Danfoss pakdåse til Ra 2000, 013G029086 kr. inkl. moms+
Ofte stillede spørgsmål
Kan jeg regulere varmen, før termostatelementet er monteret?
Ja, i byggeperioden kan varmen reguleres med ventilhusets dækhætte, ifølge Danfoss.
Hvordan ved jeg, hvilken vej vandet skal løbe?
En pil på ventilhuset viser gennemløbsretningen.
Hvilke termostatelementer passer til ventilen?
Alle termostatelementer i RA 2000-serien passer, og kombinationen opfylder EN 215.
Skal jeg tænke på vandkvaliteten i anlægget?
Tilsættes der kemikalier mod kalkdannelse og korrosion, skal leverandørens anvisninger overholdes, ifølge Danfoss.
Hvorfor er dækhætten rød?
Farven på dækhætten angiver ventiltypen; RA-N har rød dækhætte, ifølge Danfoss’ datablad.
Dokumentation
- Datablad Radiatorventil type RA-N med forindstilling PDF · 3,0 MB
- Brochure Produktoversigt over Danfoss Radiatortermostater og -ventiler PDF · 1,5 MB
- Brochure Spar på varmen med nye radiatorventiler PDF · 1,6 MB
- Brochure ASV automatic balancing valves Smart heating optimization increases your building's lifetime value (engelsk) PDF · 599 KB
- Installationsvejledning Service, RA2000 valves PDF · 449 KB
- Installationsvejledning Danfoss anbefalede applikationer PDF · 1,3 MB
- Faktaark Forindstillingskort RA-N/RA-U PDF · 90 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
