Beskrivelse

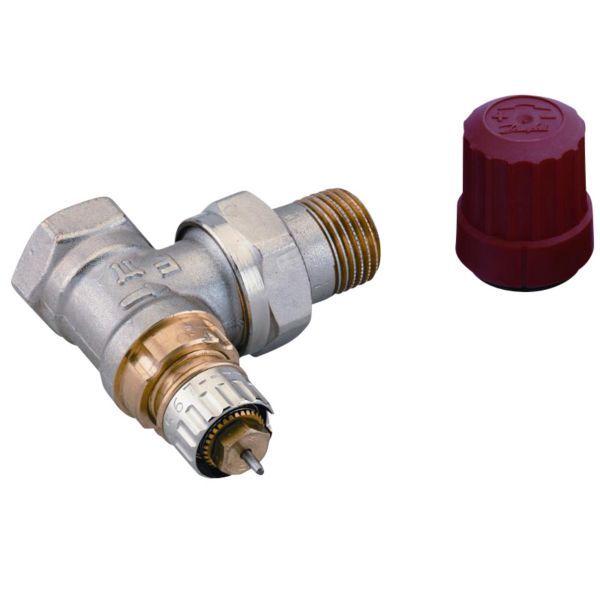

Danfoss RA-N 15 er et vinkelløbende radiatorventilhus med integreret forindstilling til tostrengsanlæg. Forindstillingen begrænser den maksimale vandmængde, så anlægget kan indreguleres. Ventilen har 1/2″ indvendigt gevind til røret (Rp 1/2) og 1/2″ udvendigt gevind med nippel til radiatoren (R 1/2). Alle følerelementer i RA 2000-serien passer på ventilen, og kombinationen opfylder EN 215.
Fordele
- Styret vandmængde: Den integrerede forindstilling sikrer, at den maksimale vandgennemstrømning ikke overskrides, så radiatoren kun får det vand, den skal have.
- Afkøling af returvandet: Danfoss skriver, at RA-N ventilen “sørger for at afkøle returvandet maksimalt”, og at mange fjernvarmeværker opkræver en afgift, hvis returvandet er for varmt.
- Byggeperioden: Før følerelementet monteres, kan varmen reguleres med ventilhusets røde dækhætte.
- Låst indstilling: Når følerelementet er monteret, er forindstillingen fastlåst og sikret mod utilsigtet ændring.
- Godkendelse: Ventilhuset er certificeret efter EN 215.
- Pakdåsen kan skiftes: Ventilens O-rings pakdåse kan ifølge Danfoss udskiftes med vand og tryk på anlægget.
Passer den til dit anlæg?
Bruges til
- Radiatorer i tostrengsanlæg – ventilhuset sidder under den termostatføler, man skruer op og ned på.
- Danfoss nævner nye radiatorventiler som relevante for boligejere, der har eller overvejer intelligente termostater, og for boliger, hvor radiatorventilerne ikke har forindstilling.
Sådan vælger du
- Denne variant: RA-N 15, 1/2″, vinkelløb, forniklet, Kv 0,04–0,73 m³/h (indstilling 1–N).
- RA-N 15 ligeløb
- RA-N 15 UK, omvendt vinkelløb
- RA-N 15 sideløb, højremonteret
- RA-N 10 (3/8″) vinkelløb
- RA-N 20 (3/4″) vinkelløb
- Udskiftning af pakdåse: Danfoss pakdåse til RA 2000/RA-N
Montering
- Monteres og forindstilles af VVS-installatøren uden specialværktøj.
- Rørsiden har 1/2″ indvendigt gevind (Rp 1/2), og radiatorsiden har 1/2″ udvendigt gevind med nippel (R 1/2).
- En pil på ventilhuset viser gennemløbsretningen. Termostatføleren bestilles separat.
- Medfølger: Rød dækhætte til brug før følerelementet monteres.
- Medfølger ikke: Termostatisk følerelement (bestilles separat).
Til installatøren
- Reguleringsform: Forindstillingen begrænser den maksimale vandmængde gennem ventilen; selve temperaturreguleringen sker med et termostatisk følerelement fra RA 2000-serien (bestilles separat).
- Driftsgrænser: Maks. arbejdstryk 10 bar, maks. differenstryk 0,6 bar og maks. prøvetryk 16 bar. Danfoss angiver, at det maksimale differenstryk er det tryk, hvor ventilerne stadig regulerer tilfredsstillende, og at arbejdstryk = statisk tryk + differenstryk.
- Vandkvalitet: Beregnet til centralvarmevand eller glykolholdigt vand (maks. 30 %); tilsættes kemikalier til anlægsvandet mod kalk og korrosion, skal leverandørens anvisninger følges.
- Forindstillingsskala: Der kan vælges forindstillinger mellem 1 og 7 i halve trin; ved indstilling N er ventilen helt åben. Danfoss angiver, at indstillinger i de skraverede områder i databladets kapacitetsdiagrammer bør undgås.
- Montage: Pilen på ventilhuset viser gennemløbsretningen; forindstillingen indstilles uden specialværktøj og låses, når følerelementet monteres.
Se alle tekniske specifikationer →
Varianter
- RA-N 15, 1/2″ ligeløb (013G0014)
- RA-N 15, 1/2″ UK/omvendt vinkel (013G0153)
- RA-N 15, 1/2″ sideløb højre (013G0233)
- RA-N 15, 1/2″ sideløb venstre (013G0234)
- RA-N 10, 3/8″ vinkelløb (013G0011)
- RA-N 20, 3/4″ vinkelløb (013G0015)
- RA-N 15 press, ligeløb (013G3238)
Tilbehør
Danfoss pakdåse til Ra 2000, 013G029086 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles forindstillingen?
Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret til den ønskede skalaværdi står ud for referencemærket, og slip ringen.
Hvad betyder N på skalaen?
Ved indstilling N er ventilen helt åben. Kvs-værdien 0,90 m³/h gælder for den helt åbne ventil.
Hvilke følere passer?
Ifølge Danfoss passer alle termostatiske elementer i RA 2000-serien til RA-N.
Hvilke tryk gælder for ventilen?
Maks. arbejdstryk 10 bar og maks. differenstryk 0,6 bar, ifølge Danfoss.
Følger termostatføleren med?
Nej, følerelementet bestilles separat; ventilen leveres med en rød dækhætte, man kan regulere med i byggeperioden.
Dokumentation
- Datablad Radiatorventil type RA-N med forindstilling PDF · 3,0 MB
- Brochure Produktoversigt over Danfoss Radiatortermostater og -ventiler PDF · 1,5 MB
- Brochure Spar på varmen med nye radiatorventiler PDF · 1,6 MB
- Installationsvejledning Service, RA2000 valves PDF · 449 KB
- Faktaark Forindstillingskort RA-N/RA-U PDF · 90 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
