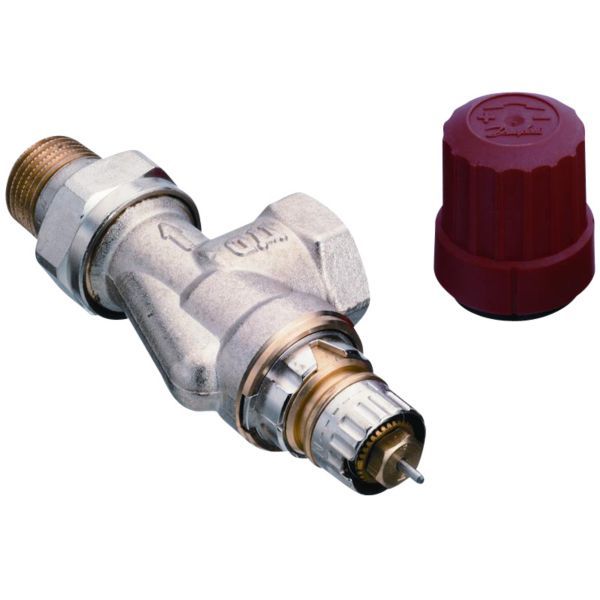

Danfoss RA-N radiatorventil 15uk, 1/2” omvendt vinkelløb, 013G0153

134 kr. inkl. moms

Radiatorventilhus RA-N med forindstilling til tostrengsanlæg, omvendt vinkelløb (UK-model).

  • Dimension: DN 15
  • Tilslutning: 1/2″ gevind (indvendigt til anlægget, udvendigt til radiatoren med nippel)
  • Før montage: Varmen kan reguleres med ventilhusets dækhætte, før termostatelementet monteres

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403205004 Kategori:

Beskrivelse

Danfoss 013G0153 er et RA-N 15 radiatorventilhus med forindstilling til tostrengsanlæg, i omvendt vinkelløb (UK-model) med 1/2″ indvendigt gevind (Rp 1/2) til anlægget og 1/2″ udvendigt gevind (R 1/2) til radiatoren. Danfoss angiver, at alle termostatiske elementer i RA 2000-serien passer til RA-N, og at forindstillingen begrænser den maksimale vandgennemstrømning, så anlægget kan indreguleres.

Fordele

  • Indregulering: Forindstillingen begrænser den maksimale vandgennemstrømning gennem radiatoren.
  • Kendt tilslutning: Danfoss angiver, at alle termostatiske elementer i RA 2000-serien passer til RA-N.
  • Fastlåst forindstilling: Danfoss angiver, at forindstillingen er fastlåst og dermed sikret mod utilsigtet ændring, når følerelementet er monteret.
  • EN 215: Danfoss angiver, at de tekniske data i kombination med RA 2000-elementer opfylder Euronormen EN 215.

Passer den til dit anlæg?

Bruges til

  • 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Sådan vælger du

Montering

  • Ventilhuset monteres i tostrengsanlægget med gennemløbsretningen efter pilen på huset; termostatelementet eller fjernindstillingselementet monteres på ventilens Danfoss RA-tilslutning.
  • Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) mod anlægget og 1/2″ udvendigt gevind (R 1/2) mod radiatoren.
  • Termostatføler med RA-tilslutning bestilles separat. I byggeperioden kan varmen reguleres med ventilhusets dækhætte.
Til installatøren
  • Forindstilling: Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret indtil den ønskede skalaværdi er ud for referencemærket, slip ringen og kontrollér indstillingen. Ved indstilling N er ventilen helt åben.
  • Forbehold: Danfoss angiver, at indstilling i de skraverede områder på tegningen bør undgås.
  • Materialer: Ventilhus og øvrige metaldele i messing (Ms 58), trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS, kv-prop i PP, O-ring i EPDM og ventilkegle i NBR. Ventilhuset er forniklet udvendigt.
  • Driftsgrænser: Maks. arbejdstryk 10 bar, maks. differenstryk 0,6 bar, prøvetryk maks. 16 bar. Medie: centralvarmevand eller glykolholdigt vand (maks. 30 %).
  • Vandkvalitet: Danfoss angiver, at leverandørens anvisninger skal overholdes, hvis der tilsættes kemikalier til det cirkulerende vand for at undgå kalkdannelse og korrosion.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder RA-N 15 i navnet?
RA-N er Danfoss’ ventilhustype til tostrengsanlæg, og 15 er den nominelle diameter (DN 15).

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.

Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.

Hvilket gevind har ventilen?
1/2″ indvendigt gevind (Rp 1/2) til anlægget og 1/2″ udvendigt gevind (R 1/2, nippel) til radiatoren.

Hvad med direkte fjernvarme?
Danfoss angiver, at man skal huske en differenstrykregulator på direkte fjernvarmeanlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-N 15, radiatorventilhus med forindstilling
UdførelseOmvendt vinkelløb (UK-model)
Danfoss kodenr.013G0153
DimensionDN 15
Dimension standardD
Tilslutning tilgang1/2" indvendigt gevind (Rp 1/2)
Tilslutning radiator1/2" udvendigt gevind (R 1/2, nippel)
TermostattilslutningDanfoss RA (RA 2000-serien)
Kvs0,9 m³/h
ForindstillingJa – mellem 1 og 7 i halve trin, N = helt åben
Indstillingsområdekv 0,04–0,73 m³/h
Maks. driftstryk10 bar
Maks. differenstryk0,6 bar
PrøvetrykMaks. 16 bar
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
VentilhusMessing, Ms 58
PakningO-ring EPDM, ventilkegle NBR
OverfladeForniklet
NippeltypeStandard
DækhætteRød
GodkendelseEN 215 (sammen med RA 2000-element). Ikke CE-mærket, ikke UL-klassificeret
Nettovægt0,296 kg
Bruttovægt0,308 kg
Mærke
Varenummer403205004
EAN5702420007854
