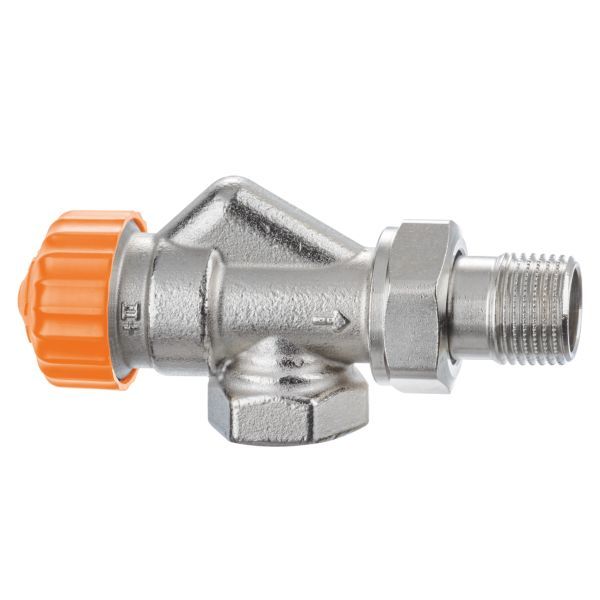

IMI Heimeier Eclipse F termostatventil 1/2” DN15 omvendt vinkel, 2-strengs

205 kr. inkl. moms

IMI Heimeier Eclipse F er en termostatventil med indbygget flowbegrænser til radiatorer i to-rørs varmeanlæg. Den holder det flow, du indstiller, også når resten af anlægget ændrer sig.

  • Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) mod røret, 1/2″ udvendigt gevind (R 1/2) mod radiatoren
  • Udførelse: Omvendt vinkel
  • Flowbegrænsning: Indstilles direkte på ventilindsatsen, uafhængigt af differenstrykket
  • Medfølger: Orange beskyttelseshætte

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403327104 Kategori:

Beskrivelse

IMI Heimeier Eclipse F er en termostatstyret radiatorventil til to-rørs pumpedrevne varmeanlæg med normal til høj temperaturspredning. Ventilen har en indbygget automatisk flowbegrænser: det ønskede flow mellem 10 og 150 l/h indstilles direkte på ventilindsatsen og overskrides ikke, selv når andre ventiler lukker, eller anlægget starter op efter natsænkning – forudsat at differenstrykket mindst er 10 kPa (15 kPa ved flow over 100 l/h). Denne udgave er omvendt vinkel i DN 15 med 1/2″ indvendigt gevind (Rp 1/2) mod røret og 1/2″ udvendigt gevind (R 1/2) mod radiatoren.

Fordele

  • Ingen komplicerede beregninger: flowet reguleres uafhængigt af differenstrykket, så tryktabet i rørføringen ikke skal bestemmes.
  • Renovering: Kun radiatorens opvarmningskapacitet og den resulterende maks. flowhastighed skal bestemmes, ikke de gamle rørføringers tryktab.
  • Udskiftelig indsats: hele termostatindsatsen kan skiftes med serviceværktøjet uden at tømme anlægget.
  • Holder indstillingen: Kraftig returfjeder og høj indstillingskraft sikrer ifølge IMI Heimeier, at ventilen ikke bliver slap over tid.
  • Termostater og aktuatorer: Ventilhuset kan monteres med alle typer af IMI-termostater og termiske eller motoriserede aktuatorer.
  • Certificering: KEYMARK-certificeret og testet efter DIN EN 215.

Passer den til dit anlæg?

Bruges til

  • To-rørs pumpedrevne varmeanlæg med normal til høj temperaturspredning.
  • Renovering af anlæg med ukendte eksisterende rørføringer, hvor kun radiatorens effekt og det resulterende maks. flow skal bestemmes.

Sådan vælger du

Montering

  • Gennemskyl anlægget før montering i forurenede eller gamle anlæg.
  • Det minimale differenstryk skal være til stede ved den mindst begunstigede ventil.
  • Termostat eller aktuator til M30x1,5-tilslutningen bestilles separat.
  • Medfølger: Orange beskyttelseshætte.
  • Medfølger ikke: Termostat eller aktuator (M30x1,5-tilslutning, bestilles separat).
Til installatøren
  • Reguleringsformer: termostatregulering, flowbegrænsning og afspærring i samme ventil. P-bånd (xp) maks. 2 K, og maks. 1 K op til 90 l/h.
  • Driftsgrænser: maks. differenstryk 60 kPa (under 30 dB(A)); min. differenstryk 10 kPa ved 10–100 l/h og 15 kPa ved 100–150 l/h.
  • Maks. nominelt flow (qmN) ved 10 kPa iht. EN 215: 110 l/h.
  • Aktuatorer: ventilhuse kan monteres med alle typer af IMI-termostater og termiske eller motoriserede aktuatorer. Ved aktuatorer fra andre producenter skal trykket ifølge IMI Heimeier være tilpasset en termostatventil med blød pakning.
  • Vandkvalitet: det varmebærende medium skal være rent og afgasset. Mineralske olier eller mineralholdige smøremidler kan nedbryde EPDM-pakningerne. Nitritfri frost- og korrosionsbeskyttelse skal følge producentens anvisninger om koncentration og tilsætningsstoffer.
  • Renovering: ventilhuse mærket II+ (fx Calypso exact, Calypso, Mikrotherm F, Multilux) kan opgraderes til Eclipse ved at skifte termostatindsatsen.
  • Gennemskyl anlægget før montering i forurenede eller gamle anlæg.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstiller jeg flowet?
Sæt indstillingsnøglen eller en 11 mm fastnøgle på ventilindsatsen, og drej, indtil den ønskede indstillingsværdi (1–15, svarende til 10–150 l/h) peger på ventilhusets indekspunkt.

Hvad skal være opfyldt for støjsvag drift (under 30 dB(A))?
Differenstrykket over ventilen må ikke overstige 60 kPa, flowet skal være korrekt indstillet, og anlægget skal være fuldstændigt udluftet.

Kan jeg opgradere min gamle radiatorventil til Eclipse?
Ventilhuse mærket II+, fx Calypso exact, Calypso, Mikrotherm F og Multilux, kan opgraderes til Eclipse ifølge IMI Heimeier.

Hvad følger med ventilen?
Ventilen leveres med en orange beskyttelseshætte. Termostat eller aktuator til M30x1,5-tilslutningen bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatventil med automatisk flowbegrænsning (Eclipse F), omvendt vinkel
FunktionTermostatregulering, flowbegrænsning, afspærring
Producentens varenr.3460-02.000
DimensionDN 15 (1/2")
Tilslutning1/2" indvendigt gevind (Rp 1/2)
Tilslutning til ventil1/2" udvendigt gevind (R 1/2) mod radiatoren
Tilslutning mod termostat og aktuatorM30x1,5
Flowområde10–150 l/h (indstilling 1–15)
ForindstillingTrinløs 1–15 (10–150 l/h); fabriksindstilling: opstartsindstilling
Maks. nominelt flow (qmN ved 10 kPa, EN 215)110 l/h
TrykklassePN 10
Maks. differenstryk60 kPa (under 30 dB(A))
Min. differenstryk10 kPa ved 10–100 l/h · 15 kPa ved 100–150 l/h
Medietemperatur-10…120 °C (100 °C med beskyttelseshætte eller aktuator)
P-bånd (xp)maks. 2 K (maks. 1 K op til 90 l/h)
VentilhusMessing
VentilindsatsMessing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren)
ReturfjederRustfrit stål
SpindelNiro-stålspindel med dobbelt O-ringtætning
PakningO-ringe og kegle i EPDM-gummi
OverfladeVentilhus og koblingsdele er forniklede
FarveBeskyttelseshætte orange
Måll3 26 mm, l4 53 mm, H1 34,5 mm
NøglestørrelseSW1 27 mm, SW2 30 mm
MærkningTHE, landekode, pil for strømningsretning, DN og KEYMARK-mærke, II+ mærke
GodkendelserKEYMARK-certificeret, testet iht. DIN EN 215
Mærke
Varenummer403327104
EAN4024052932115
Vægt0,31 kg
