Beskrivelse

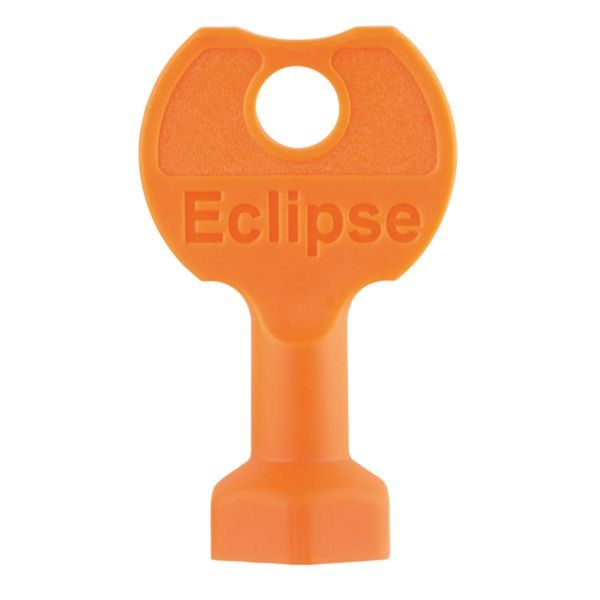

Nøglen bruges til at indstille den indbyggede flowbegrænser på IMI’s termostatstyrede radiatorventiler Eclipse og Eclipse F. Indstillingen er trinløs på ventilens skala fra 1 til 15, og ifølge IMI regulerer ventilen flowet uafhængigt af differenstrykket. Skalaens l/h-værdier står i specifikationerne.
Fordele
- Trinløs indstilling: Flowet sættes trinløst på ventilens skala fra 1 til 15 – l/h-værdierne står i specifikationerne.
- Aflæsning på ventilen: Indstillingsværdien drejes hen ud for indekspunktet på ventilhuset.
- Til begge Eclipse-udgaver: IMI fører nøglen som tilbehør til både Eclipse og Eclipse F.
Passer den til dit anlæg?
Bruges til
- Flowindstilling af Eclipse- og Eclipse F-radiatorventiler i to-strengs pumpedrevne varmeanlæg.
Sådan vælger du
- Denne nøgle: Eclipse og Eclipse F (orange).
- Calypso exact og TRV-3: grå indstillingsnøgle
Montering
- Sæt nøglen på ventilindsatsen, drej til den ønskede indstillingsværdi står ud for ventilhusets indekspunkt, og tag nøglen af igen.
Se alle tekniske specifikationer →
Passer til
- Eclipse F radiatorventil DN10 lige
- Eclipse F radiatorventil DN15 lige
- Eclipse F radiatorventil DN20 lige
- Eclipse F radiatorventil DN15 vinkel
- Eclipse F radiatorventil DN15 omvendt vinkel
Varianter
Ofte stillede spørgsmål
Kan jeg indstille Eclipse uden nøglen?
Ja. IMI angiver, at indstillingen også kan justeres med en 11 mm fastnøgle.
Hvordan bruges nøglen?
Sæt nøglen på ventilindsatsen, drej til den ønskede indstillingsværdi står ud for ventilhusets indekspunkt, og tag nøglen af igen.
Hvilket flow kan jeg indstille?
Flowbegrænseren i Eclipse-ventilen indstilles trinløst mellem 1 og 15, hvilket IMI angiver som 10 til 150 l/h.
Hvilken nøgle hører til Calypso TRV-3?
IMI’s tilbehørsblad angiver den grå indstillingsnøgle, VVS-nr. 403330-900.
Dokumentation
- Brochure Eclipse F PDF · 1,5 MB
- Brochure Eclipse PDF · 1,3 MB
- Brochure Tilbehør radiatorventiler PDF · 1,4 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
