Beskrivelse

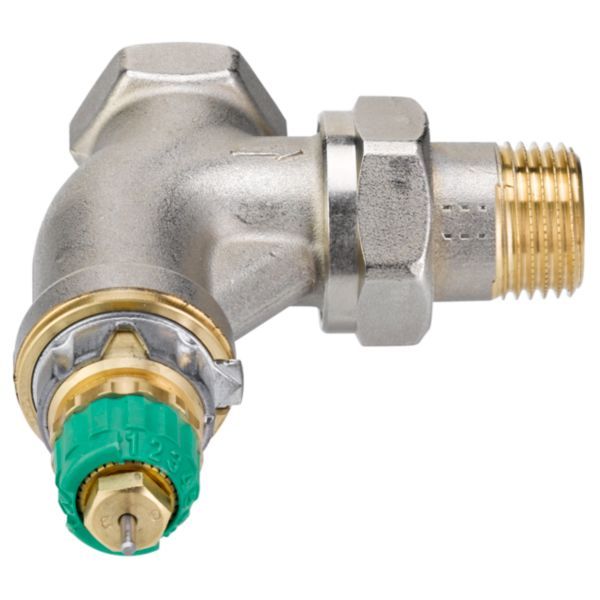

Danfoss RA-DV er en dynamisk, trykuafhængig radiatorventil til 2-strengs varmeanlæg. Ventilen har en indbygget trykregulator, der holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes. Flowbegrænseren forindstilles i trin fra 1 til 7 og N til et maksimalt vandflow på 10–135 l/h ved 0,1 bar. Denne udgave er DN 15 i vinkelløb med 1/2″ gevind (Rp 1/2 / R 1/2).
Fordele
- Automatisk indregulering: Ifølge Danfoss består idriftsætningen blot af at indstille skalaen til den korrekte, forindstillede værdi.
- Stabil balance: Danfoss oplyser, at brugerne ikke kan forstyrre balancen i varmesystemet, selv om de justerer radiatortermostaten eller ventilens forindstilling.
- Forindstilling: Justeres nemt og præcist uden brug af værktøj og beskyttes mod utilsigtet regulering, når termostatføleren er installeret.
- Termostatfølere: Danfoss angiver ventilen til brug sammen med alle typer termostatfølere med Danfoss RA-omløber.
- Markering: Beskyttelseshætten og forindstillingsringen er grønne, så ventilen kan skelnes fra andre ventilhuse i Danfoss RA-serien.
Passer den til dit anlæg?
Bruges til
- 2-strengs radiatoranlæg i renoverings- eller nybyggeriprojekter, hvor anlægget skal indreguleres automatisk.
Sådan vælger du
- Denne variant: RA-DV DN 15, vinkelløb
- Anden udførelse: RA-DV 3/8″ vinkelløb
- Anden udførelse: RA-DV 3/8″ ligeløb
- Anden udførelse: RA-DV 1/2″ ligeløb
- Forindstillingen for RA-N, RA-U og Dynamic Valve™ kan beregnes i Danfoss Installer App.
Montering
- Monteres af VVS-installatør i radiatorens fremløb; termostatføleren med RA-omløber bestilles separat.
- Ventilen tilsluttes med 1/2″ gevind (Rp 1/2 indvendigt til røret, R 1/2 udvendigt til radiatoren).
Til installatøren
- Regulering: Flowbegrænseren forindstiller det maksimale vandflow. Den indbyggede trykregulator holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes. Ved indstilling N er ventilen helt åben, og indstillingen kan benyttes til gennemskylning, hvis systemet skal renses for snavs.
- Driftsgrænser: Maks. arbejdstryk 10 bar (statisk + differenstryk), maks. differenstryk 0,6 bar, min. differenstryk 0,1 bar, prøvetryk 16 bar, medietemperatur 2–95 °C.
- Vandkvalitet: Skal vandbehandling benyttes, er det vigtigt, at producentens doseringsvejledninger følges nøje, og blandinger, der indeholder mineralsk olie, bør undgås. Vandkvaliteten skal overholde VDI 2035, TÜV 1466, AGFW Work Part FW 510 eller vejledningen Vandbehandling og korrosionsforebyggelse (sep. 2018).
- Beskyttelseshætte: Kan benyttes til manuel regulering i monteringsfasen, men må ikke benyttes som manuel afspærring – brug et manuelt håndindstillingsgreb (best.nr. 013G5002).
- Pakdåse: Kan udskiftes under drift, dvs. med vand og tryk på systemet. Hold imod med stjernenøgle nr. 17, og løsn pakdåsen med skruenøgle nr. 10.
- Materialer: Ventilhus i messing, forniklet. Flowbegrænser i PPS, O-ring i EPDM, ventilkegle i NBR, trykstift og fjeder i kromstål, regulator i messing/PPS/EPDM.
Se alle tekniske specifikationer →
Varianter
- RA-DV 3/8″ vinkelløb
- RA-DV 3/8″ ligeløb
- RA-DV 1/2″ ligeløb
- RA-DV UK 3/8″ omvendt vinkelløb
- RA-DV UK 1/2″ omvendt vinkelløb
- RA-DV 3/4″ vinkelløb
- RA-DV 3/4″ ligeløb
- RA-DV 1/2″ højre sideløb
- RA-DV 1/2″ venstre sideløb
Tilbehør
Danfoss Klemringsfittings 1/2''. 12 mm til stål- og kobberrørføring60 kr. inkl. moms+
Danfoss Klemringsfittings 1/2''. 15 mm til stål- og kobberrørføring47 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 1/2'', 013G417687 kr. inkl. moms+
Danfoss håndindstilling til RA Ventil, 013G5002142 kr. inkl. moms+
Danfoss pakdåse til Ra 2000, 013G029086 kr. inkl. moms+
Danfoss React RA standard følerelement, 8–28 °C (015G3090)184 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket flow skal jeg indstille?
Forindstil efter radiatorens dimensionerende flow: indstilling 1 giver maks. 10 l/h og indstilling N maks. 135 l/h.
Kan beskyttelseshætten bruges som afspærring?
Nej. Danfoss skriver, at hætten kan benyttes til manuel regulering i monteringsfasen, men ikke må benyttes som manuel afspærring – der bør benyttes et manuelt håndindstillingsgreb (best.nr. 013G5002).
Passer termostatføleren fra min gamle ventil?
Danfoss angiver RA-DV til brug sammen med alle typer termostatfølere med Danfoss RA-omløber. Føler og ventil bestilles separat.
Dokumentation
- Datablad Dynamic Valve™ Type RA-DV - dynamisk radiatorventil PDF · 2,1 MB
- Brochure Automatisk indregulering med Dynamic Valve™ – den enkle vej til effektiv opvarmning PDF · 303 KB
- Brochure Danfoss Dynamic Valve ™ - Brochure til boligforeninger. PDF · 375 KB
- Brochure Danfoss Dynamic Valve ™ - Produktbrochure PDF · 1,0 MB
- Brochure Produktoversigt over Danfoss Radiatortermostater og -ventiler PDF · 1,5 MB
- Brochure Spar på varmen med nye radiatorventiler PDF · 1,6 MB
- Installationsvejledning Danfoss anbefalede applikationer PDF · 1,3 MB
- Faktaark New ways of balancing two-pipe systems (Engelsk) PDF · 1,6 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
