Beskrivelse

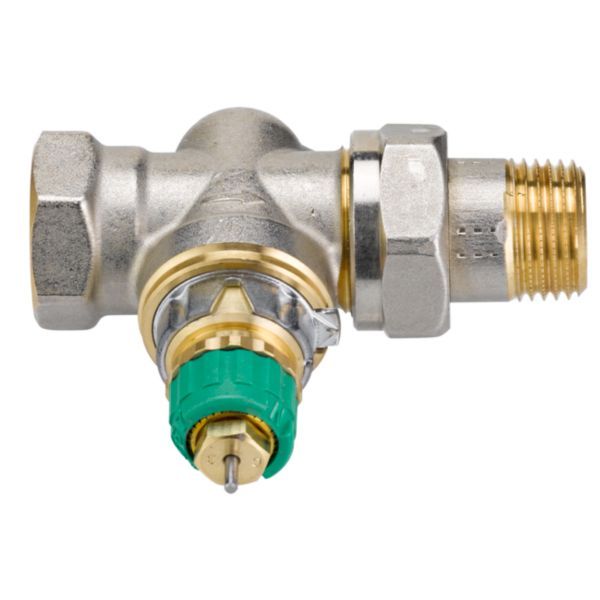

Danfoss RA-DV 15 er en trykuafhængig (dynamisk) radiatorventil i ligeløb, med 1/2″ indvendigt gevind (Rp 1/2) til røret og 1/2″ udvendigt gevind (R 1/2) til radiatoren. Den indbyggede trykregulator holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow ikke overskrides. Ventilen bruges med termostatfølere, der har Danfoss RA-omløber, og som bestilles separat.
Fordele
- Automatisk indregulering: Den indbyggede trykregulator holder differenstrykket konstant på 0,1 bar, så det indstillede flow ikke overskrides.
- Forindstilling: Vælges i trin fra 1 til 7 uden værktøj og beskyttes mod utilsigtet regulering, når termostatføleren er monteret.
- Service: Hele pakdåsen kan udskiftes uden at tømme systemet.
- Rørtilslutning: Danfoss har klemringsfittings til RA-DV 15 til PEX-plast-, Alupex-, stål- og kobberrør.
- Grøn beskyttelseshætte: Beskyttelseshætten og forindstillingsringen er grønne, så RA-DV kan skelnes fra andre ventilhuse i Danfoss’ RA-serie.
- Standard: Danfoss angiver, at RA-DV sammen med følerne React, RAE og RAS-C opfylder Euronorm EN 215.
Passer den til dit anlæg?
Bruges til
- 2-strengs radiatoranlæg, herunder anlæg der er i ubalance.
- Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.
Sådan vælger du
- Denne variant: RA-DV 15, ligeløb, maks. 135 l/h ved forindstilling N.
- Anden udførelse: RA-DV 15 vinkelløb
- Anden udførelse: RA-DV 10 ligeløb
- Anden udførelse: RA-DV 10 vinkelløb
- Forindstillingen kan beregnes i Danfoss Installer App.
Montering
- Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) til røret og 1/2″ udvendigt gevind (R 1/2) til radiatoren.
- Termostatføler med Danfoss RA-omløber bestilles separat. I monteringsfasen kan varmen reguleres med beskyttelseshætten, som dog ikke må bruges som manuel afspærring.
- Brug klemringsfittings, der passer til både rørtype og ventilens gevinddimension.
- Medfølger ikke: Termostatføler (Danfoss RA-omløber, bestilles separat).
Til installatøren
- Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) til røret og 1/2″ udvendigt gevind (R 1/2) til radiatoren.
- Flow ved forindstilling 1–7/N: 10 / 15 / 20 / 35 / 50 / 80 / 100 / 135 l/h. Værdierne er maks. flow ved maksimalt løft, dvs. ved helt åben ventil ved 0,1 bar.
- Differenstryk: Min. 0,1 bar, maks. 0,6 bar. Det angivne maksimale differenstryk er det maksimumtryk, hvor ventilerne regulerer tilfredsstillende.
- Medietemperatur: 2–95 °C. Prøvetryk 16 bar.
- Beskyttelseshætten kan bruges til manuel regulering i monteringsfasen, men må ifølge Danfoss ikke bruges som manuel afspærring – Danfoss henviser til håndindstillingsgreb 013G5002.
- Vandkvalitet: Vandet i anlægget skal ifølge Danfoss overholde VDI 2035, TÜV 1466, AGFW Work Part FW 510 eller Vejledning Vandbehandling og korrosionsforbyggelse (sep. 2018). Blandinger med mineralsk olie bør undgås, og ved vandbehandling skal producentens doseringsvejledning følges nøje.
- Danfoss: Husk differenstrykregulator på direkte fjernvarmeanlæg.
- Termostattilslutning: Danfoss RA-omløber.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss måleinstrument PFM100 10bar inkl. slager og målenåle9.631 kr. inkl. moms+
Danfoss pakdåse til Ra 2000, 013G029086 kr. inkl. moms+
Ofte stillede spørgsmål
Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med Danfoss RA-omløber bestilles separat.
Hvordan indstilles flowet?
Drej forindstillingsringen, indtil det ønskede trin (1 til 7) står ud for referencemærket. Ved indstilling N er ventilen helt åben; den indstilling bruger Danfoss til gennemskylning af anlægget.
Hvad med direkte fjernvarme?
Danfoss skriver i sit katalog: Husk differenstrykregulator på direkte fjernvarmeanlæg.
