Beskrivelse

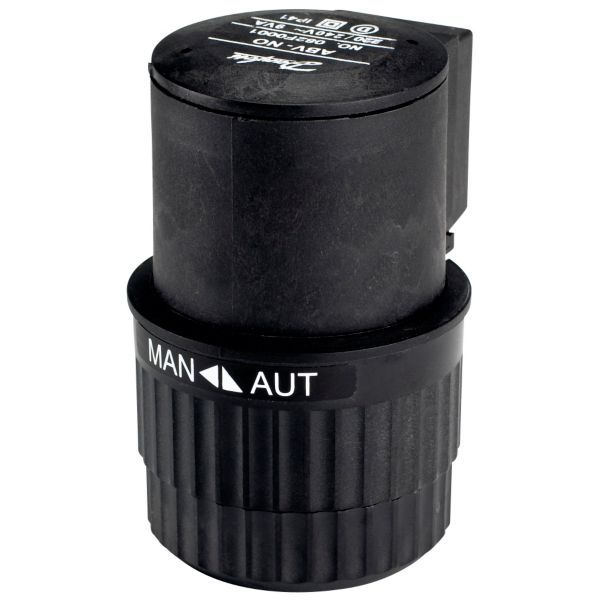

Danfoss ABV er en termomotor fra Danfoss’ program af motorer til sædeventiler, med 2-punkts styresignal. Denne udgave er NC (normalt lukket) og forsynes med 230 V AC, 50/60 Hz.
Fordele
- Flere ventiltyper: Passer til Danfoss’ 2-vejsventiler RAV, VMA og VMT og 3-vejsventilerne VMV og KOVM.
- Styresignal: Aktuatoren styres med et 2-punkts signal (on/off) fra en termostat eller regulator.
- Montering: Danfoss angiver, at aktuatoren kan monteres i alle positioner.
- Omgivelser: Aktuatoren er beregnet til omgivelsestemperaturer på 0–60 °C.
Passer den til dit anlæg?
Bruges til
- 2-punkts termomotor til Danfoss 2-vejs ventilerne RAV, VMA og VMT og 3-vejs ventilerne VMV og KOVM.
Sådan vælger du
- Denne variant: ABV NC, 230 V AC.
- Normalt åben: ABV NO 230 V
- Danfoss VMA 2-vejs sædeventil DN15
- Danfoss VMT 15-8 ventilhus
Montering
- Styres af en termostat eller regulator med 2-punkts udgang (on/off); ventilen bestilles separat.
- Aktuatoren kan monteres i alle positioner.
Til installatøren
- Styresignal: 2-punkts (on/off), hastighed 540 s/mm.
- Spindelvandring: Tid for fuld spindelvandring er 8–10 min, og maks. tilladt spindelvandring er 2,2 mm.
- Kapsling: IP41. Omgivelsestemperatur 0–60 °C, opbevaringstemperatur -40…70 °C.
- Funktion: Indbygget manuel betjening og indbygget kv-begrænsning. Montering i alle positioner.
- Sikkerhed: Danfoss angiver “Sikkerhedsfunktion: Nej” og hverken fjeder opadgående eller fjeder nedadgående (retur).
- Gyldige anvendelser (Danfoss’ anvendelsestabel): NC-versionen er angivet til blandesløjfesystem, fjernvarme-blandesløjfesystem, varmeveksler og zoneregulering sammen med RAV, VMT og VMA; til varmeveksler og zoneregulering sammen med VMV; og til zoneregulering sammen med KOVM. Danfoss skriver, at kun de anvendelser, der står i tabellen, er gyldige.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvilken spænding og effekt kræver aktuatoren?
230 V AC, 50/60 Hz, 9 W.
Hvilke ventiler kan aktuatoren bruges med?
Danfoss’ 2-vejs ventiler RAV, VMA og VMT og 3-vejs ventilerne VMV og KOVM.
Hvad betyder NC, og hvad sker der uden strøm?
NC betyder normalt lukket. Danfoss angiver, at typen refererer til ventilens position, når aktuatoren er deaktiveret: på 2-vejsventiler (RAV, VMA, VMT) er ventilen lukket, og på 3-vejsventiler (VMV, KOVM) er A-AB åben og B-AB lukket.
Hvor hurtigt bevæger aktuatoren sig, og kan den betjenes manuelt?
Danfoss angiver en hastighed på 540 s/mm og en tid for fuld spindelvandring på 8–10 minutter. Aktuatoren har indbygget manuel betjening.
Hvilket temperaturområde tåler aktuatoren?
Omgivelsestemperatur 0–60 °C og opbevaringstemperatur -40…70 °C.
Dokumentation
- Datablad Elektriske aktuatorer, ABV PDF · 765 KB
- Datablad Electrical actuators, ABV (PDF, engelsk) PDF · 445 KB
- Brochure Lad intelligente motorventiler håndtere dine driftsudfordringer PDF · 6,2 MB
- Driftsvejledning ABV-NC PDF · 660 KB
- Driftsvejledning ABV-NC PDF · 471 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
