Beskrivelse

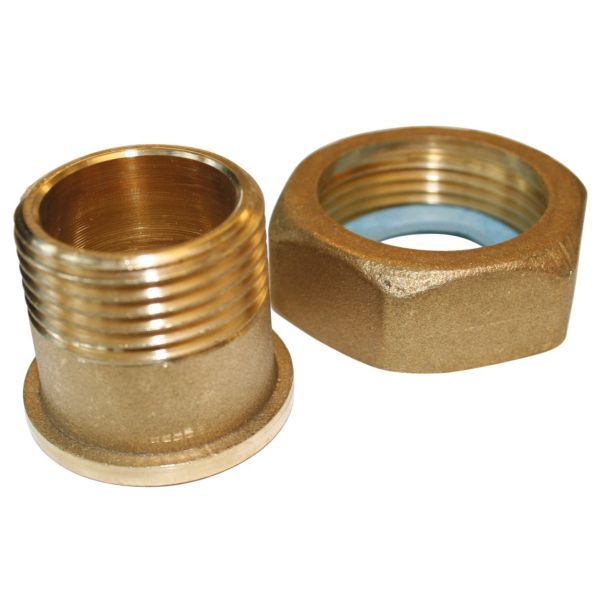

Gevindnippel (unionforbindelse) til Danfoss AB-QM DN 32 og ASV-ventiler med samme tilslutning. Nipplen har 1 1/4″ udvendigt gevind (R 1 1/4) mod røret og forbindes til ventilens DN 32-tilslutning. Den er i messing CW617N og leveres som 1 stk.
Fordele
- Kompatibilitet: Passer til Danfoss AB-QM DN 32 og ASV-ventiler med samme tilslutning.
- Montage: Nipplen forbindes med gevind mod røret og fungerer som unionforbindelse mod ventilens DN 32-tilslutning.
- Materiale: Messing CW617N.
Passer den til dit anlæg?
Bruges til
- Tilslutning af Danfoss AB-QM DN 32 og ASV-ventiler med samme tilslutning til rør med 1 1/4″ udvendigt gevind (R 1 1/4).
Sådan vælger du
- Denne variant: R 1 1/4 til DN 32.
- Mindre: DN25, R1
- Større: DN40, R 1 1/2
Montering
- Nipplen monteres med 1 1/4″ udvendigt gevind (R 1 1/4) mod røret.
Til installatøren
- Type og materiale: Unionforbindelse i messing CW617N, Danfoss kodenr. 003Z0235, til ventiler med DN 32-tilslutning.
- Mål: Danfoss angiver længden til 38,5 mm mod røret.
Se alle tekniske specifikationer →
Passer til
Varianter
- AB-QM gevindnippel 1/2″ DN15 (003Z0232)
- AB-QM gevindnippel 3/4″ DN20 (003Z0233)
- AB-QM gevindnippel 1″ DN25 (003Z0234)
- AB-QM gevindnippel 1 1/2″ DN40 (003Z0279)
- AB-QM gevindnippel 2″ DN50 (003Z0278)
Ofte stillede spørgsmål
Hvor mange nipler er der i pakken?
Danfoss angiver unionforbindelsen som 1 stk. pr. bestillingsnummer (003Z0235).
Passer nipplen også til ASV-ventiler?
Ja. Danfoss angiver anvendelsen som AB-QM og ASV for kodenr. 003Z0235, og nipplen står i tilbehørslisten i databladene for begge serier.
Hvad er nipplen lavet af?
Messing CW617N.
Dokumentation
- Datablad AB-QM, DN 10-250 PDF · 4,2 MB
- Datablad Automatisk indregulering, AB-PM (DN 10-32) PDF · 3,0 MB
- Datablad Ventiler til trykuafhængig flowbegrænsning og regulering, AB-QM PDF · 8,5 MB
- Driftsvejledning AB-QM DN 10-32 (Gen.2011) PDF · 3,5 MB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
