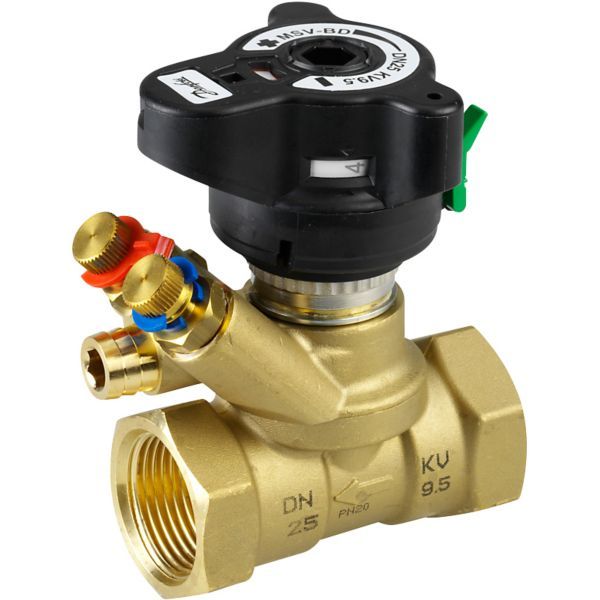

Danfoss LENO MSV-BD DN40 manuel indreguleringsventil til køle og varmeanlæg

2.038 kr. inkl. moms

Manuel indreguleringsventil til varme- og kølesystemer med konstant flow. Du indregulerer flowet, måler det og kan afspærre med den samme ventil.

  • Størrelse: DN 40 med indvendigt gevind, Kvs 26 m³/h
  • Afspærring: lukker med en kvart omgang uden at ændre forindstillingen
  • Målenipler: indbygget 360° drejbar målestation til flowmåling
  • Dræn: separat aftapningsstuds på ind- og udløbssiden
  • Medfølger ikke: afløbstilslutning til dræn (tilbehør)

Levering 1–3 hverdage

Varenummer (SKU): 406948111 Kategori:

Beskrivelse

Danfoss LENO MSV-BD er en manuel indreguleringsventil med målenipler, indstillingsskala, lukkefunktion og drænfunktion. Denne udgave er DN 40 med 1 1/2″ indvendigt gevind (G 1 1/2, ISO 228/1) og en Kvs-værdi på 26 m³/h. Ventilhuset er i DZR-messing.

Fordele

  • Indregulering og afspærring i ét: ventilen lukker med en kvart omgang uden at ændre forindstillingen, fordi indstillings- og lukkemekanismen er adskilt.
  • Flowmåling: indbyggede målenipler på en 360° drejbar målestation gør måling nem.
  • Aftapning: separate aftapningsstudse på ind- og udløbssiden, så du kan tømme den ønskede side.
  • Ventilhus: huset er i DZR-messing, en korrosionsbestandig legering.
  • Indstilling: numerisk skala der kan ses fra flere vinkler, og forindstillingen kan låses.

Passer den til dit anlæg?

Bruges til

  • Manuel indregulering af flow i varme- og kølesystemer med konstant flow; Danfoss anbefaler MSV-BD i den slags anlæg.
  • Kedel, fjernvarmestation til lejligheder eller varmepumpe til enfamiliehuse, klimaanlæg, ventilatorkonvektorer og 1-rørssystemer – til indregulering, flowmåling og afspærring ved service.
  • Afhængigt af lokal lovgivning kan ventilen bruges i brugsvandsanlæg med varmt vand.

Sådan vælger du

Montering

  • Ventilen kan monteres i frem- eller returløb. Håndtaget kan tages af, så der kræves lidt plads ved montagen.
  • Tilslutning: 1 1/2″ indvendigt gevind (G 1 1/2), ISO 228/1.
  • Ifølge Danfoss kan MSV-BD placeres overalt, fx lige efter en bøjning, uden at det påvirker nøjagtigheden.
  • Medfølger ikke: Afløbstilslutning (dræntilslutning): tilbehør, købes separat..
Til installatøren
  • Driftsgrænser: maks. differenstryk 2,5 bar, medietemperatur -20…120 °C, trykklasse PN 20.
  • Afspærring: lækrate A efter ISO 5208 ved lukning.
  • Måling: flowet kan måles med Danfoss PFM 100/1000 eller andre måleinstrumenter via de indbyggede målenipler til Ø 3 mm målenåle.
  • Dræning: aftapning kan foretages selektivt – rød testprop tømmer indløbssiden, blå testprop tømmer udløbssiden. Afløbstilslutningen er tilbehør og skal købes separat.
  • Nøjagtighed: Danfoss angiver en målenøjagtighed på 8 % ved 25 % af maks. indstilling, nøjagtighed iht. BS 7350: 1990.
  • Arbejdsområde: 10–100 % af Kvs-værdien.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan ventilen monteres tæt på en bøjning?
Ja, ifølge Danfoss kan MSV-BD placeres overalt, fx lige efter en bøjning, uden at det påvirker nøjagtigheden.

Kan man lukke ventilen uden at ændre indstillingen?
Ja, afspærringen sker med en kvart omgang og påvirker ikke forindstillingen, da forindstillings- og lukkemekanismen er adskilt.

Kan håndtaget tages af ved montering?
Ja, håndtaget kan tages af, så der kræves lidt plads ved montagen.

Kan den aftappes fra begge sider?
Ja, den har en aftapningsstuds med separat aftapning på ind- og udløbssiden.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeLENO MSV-BD, manuel indreguleringsventil
Danfoss kodenr.003Z4005
DimensionDN 40
Tilslutning1 1/2" indvendigt gevind, G 1 1/2 (ISO 228/1)
Kvs26 m³/h
MåleniplerMed målenipler, til Ø 3 mm målenåle
IndstillingsskalaJa
TrykklassePN 20
Maks. driftstryk20 bar (maks. statisk arbejdstryk)
Maks. differenstryk2,5 bar
Prøvetryk30 bar (statisk testtryk)
Medietemperatur-20…120 °C
MedieKølevæsker: ethylglykol/propylenglykol og HYCOOL, maks. 30 %
LæktabLækrate A (ISO 5208)
DrænfunktionJa
LukkefunktionJa (kugleventil, afspærring med en kvart omgang)
VentilhusDZR-messing
KugleMessing, forkromet
KugletætningTeflon
O-ringeEPDM
MålL 100 mm, H 125 mm
Nettovægt1,75 kg
Bruttovægt1,904 kg
Mærke
Varenummer406948111
EAN5702420084862
