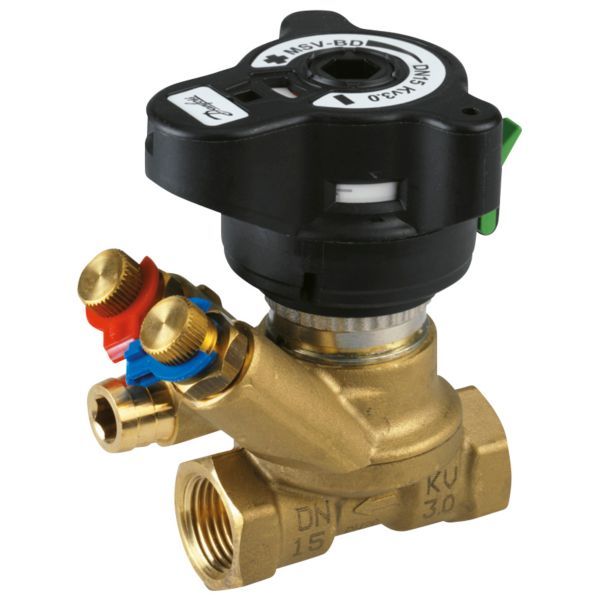

Danfoss LENO MSV-BD manuel indregulerings- og afspærringsventil, DN 15, G 1/2 (003Z4001)

706 kr. inkl. moms

Danfoss LENO MSV-BD er en manuel indreguleringsventil med målenipler, afspærring og dræn i én ventil, til vandbårne varme- og køleanlæg.

  • Tilslutning: 1/2″ indvendigt gevind (G ½)
  • Kvs-værdi: 3 m³/h
  • Funktioner: indregulering, afspærring og dræn i samme ventil
  • Medfølger: målenipler

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406948104 Kategori:

Beskrivelse

Danfoss LENO MSV-BD er en manuel indreguleringsventil med målenipler, indstillingsskala, lukkefunktion og dræn. Denne udgave er DN 15 med 1/2″ indvendigt gevind (G ½) i begge ender og en kvs-værdi på 3 m³/h.

Fordele

  • Indregulering, afspærring og dræn: alle tre funktioner i samme ventil.
  • Målenipler: flowet kan måles med et indreguleringsinstrument.
  • Indstillingsskala: indreguleringen aflæses øverst på ventilen og kan låses, så afspærringen kan bruges uden at ændre indreguleringen.
  • Ventilhus: DZR-messing, som Danfoss beskriver som korrosionsbestandig messing.

Passer den til dit anlæg?

Bruges til

  • Manuel indregulering af vandbårne varme- og køleanlæg: flowet til den enkelte streng eller kreds indstilles og kan måles over målenipler.

Sådan vælger du

Montering

  • Monteres med 1/2″ indvendigt gevind (G ½) i begge ender.
  • Indstilles efter beregnet flow; måling med et indreguleringsinstrument på målenipplerne.
  • Isoleringshætte DN 15 bestilles separat.
  • Medfølger: målenipler.
  • Medfølger ikke: isoleringshætte (tilbehør), dræntilslutning (tilbehør).
Til installatøren
  • Driftsgrænser: maks. differenstryk 2,5 bar (250 kPa), medietemperatur -20…120 °C.
  • Afspærring: lækrate A efter ISO 5208 ved lukkefunktion.
  • Dræn: indbygget dræn-/påfyldningsstuds; når ventilen er lukket, kan du vælge, hvilken side af ventilen der drænes eller påfyldes fra. Dræntilslutning 1/2″ eller 3/4″ med O-ring fås som tilbehør.
  • Indstillingsskala: indreguleringen kan aflæses øverst på ventilen og låses ved at trykke håndtaget ned.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan ventilen bruges til at afspærre og tømme kredsen?
Ja, den har både afspærringsfunktion (lækrate A efter ISO 5208) og drænfunktion.

Hvordan måles flowet?
Ventilen har målenipler, så flowet kan måles med et indreguleringsinstrument.

Hvad er maks. differenstryk og medietemperatur?
Maks. differenstryk 2,5 bar (250 kPa), medietemperatur -20…120 °C.

Hvad er forskellen på denne DN 15-udgave og DN 15 LF-udgaven?
DN 15 har kvs 3 m³/h; DN 15 LF (lavt flow, 003Z4000) har kvs 2,5 m³/h. Begge har 1/2″ indvendigt gevind (G ½).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeLENO MSV-BD, manuel indregulerings- og afspærringsventil
Danfoss kodenr.003Z4001
DimensionDN 15
Tilslutning1/2" indvendigt gevind (G ½, ISO 228-1)
Kvs3 m³/h
TrykklassePN 20
Maks. differenstryk2,5 bar (250 kPa)
Medietemperatur-20…120 °C
MåleniplerJa
IndstillingsskalaJa
Lukkefunktion (afspærring)Ja
LæktabLækrate A (ISO 5208)
DrænfunktionJa
VentilhusDZR-messing
Nettovægt0,816 kg
Bruttovægt0,82 kg
Mærke
Varenummer406948104
EAN5702420084909
