Beskrivelse

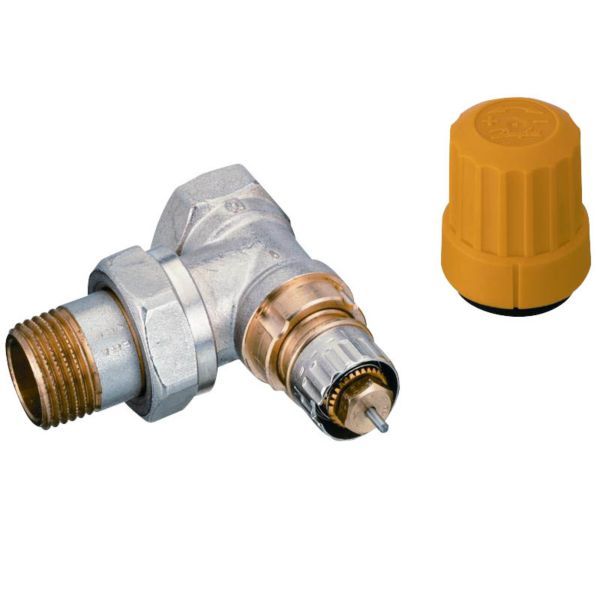

Danfoss RA-U er et ventilhus med integreret forindstilling til varmeanlæg med små vandmængder gennem radiatorerne. Forindstillingen begrænser den maksimale gennemstrømning. RA-U monteres i radiatorens fremløb; denne udgave er DN 15 i vinkelløb med 1/2″ indvendigt gevind (Rp 1/2) i tilgangen og 1/2″ udvendigt gevind (R 1/2) til radiatoren.
Fordele
- Forindstilling: Kan vælges fra 1 til 7 i trin på 0,5, samt N, hvor ventilen er helt åben.
- Fastlåst indstilling: Forindstillingen låses, når følerelementet er monteret, så den ikke ændres ved et uheld.
- Alle RA 2000-følere passer: Termostatføler med RA-tilslutning bestilles separat.
- Pakdåse: Kan udskiftes, mens der er vand og tryk på anlægget.
- Mærkning: Gul beskyttelseshætte og “U”-mærket på ventilhalsen adskiller RA-U fra de øvrige RA-ventiler, og en pil på huset viser gennemløbsretningen.
- Vandfordeling: Danfoss angiver, at RA-N- og RA-U-ventilerne “giver god vandfordeling samt forbedret afkøling”.
Passer den til dit anlæg?
Bruges til
- Varmeanlæg med små flow-mængder gennem radiatorerne, hvor ventilen monteres i fremløbet.
Sådan vælger du
- Denne variant: RA-U DN 15, vinkelløb.
- Anden udførelse: RA-U 3/8″ ligeløb
- Anden udførelse: RA-U 1/2″ ligeløb
- Anden udførelse: RA-U 3/8″ vinkelløb
Montering
- Monteres af VVS-installatør i radiatorens fremløb (1/2″ gevind, Rp 1/2 / R 1/2) med pilen i gennemløbsretningen; termostatføler med RA-tilslutning bestilles separat.
- Medfølger: Gul beskyttelseshætte.
- Medfølger ikke: Termostatføler/-element med RA-tilslutning (bestilles separat), Klemringssæt (bestilles separat).
Til installatøren
- Driftsgrænser: Maks. arbejdstryk 10 bar, prøvetryk 16 bar og maks. vandtemperatur 120 °C.
- Forindstilling: Der kan vælges forindstillinger mellem 1 og 7 i trin på 0,5; ved indstilling N er ventilen helt åben.
- kv-værdier: Ved indstilling N er kv-værdien angivet efter EN 215-1 ved Xp = 2 K, og kvs-værdien gælder ved helt åben ventil.
- Gennemskylning: Forindstil ventilerne efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.
- Direkte fjernvarme: Danfoss skriver, at man skal huske en differenstrykregulator på direkte fjernvarmeanlæg.
- Vandbehandling: Er det nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkafsætning og korrosion, er det ifølge Danfoss vigtigt, at anvisningerne for kemikaliet overholdes.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvordan forindstilles ventilen?
Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret til den ønskede værdi og slip den. Indstilling N er helt åben.
Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.
Hvad betyder den gule beskyttelseshætte?
Den gule farve og U-mærket på ventilhalsen viser, at det er en RA-U-ventil. En pil på huset viser gennemløbsretningen.
Dokumentation
- Datablad Ventilhuse type RA-U og RA-UR PDF · 1,1 MB
- Brochure Produktoversigt over Danfoss Radiatortermostater og -ventiler PDF · 1,5 MB
- Brochure Spar på varmen med nye radiatorventiler PDF · 1,6 MB
- Faktaark Forindstillingskort RA-N/RA-U PDF · 90 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
