Beskrivelse
Sættet holder det varme vand i ledningen til tapstedet varmt ved at recirkulere det gennem vandvarmeren, så det afkølede vand ikke skal tappes først. Det leveres komplet med pumpe og med Calefa II pumpemodulet, der lader styringen tænde og slukke cirkulationspumpen. Samme sæt passer til både Calefa II S og Calefa II V.
Fordele
- Fælles sæt: Samme sæt passer til både Calefa II S og Calefa II V.
- Komplet: Leveres med pumpe, pumpekuglehane og 2 bøjninger.
- Styres automatisk: Styringen kan indstilles, så cirkulationspumpen kun er i drift, når brugeren normalt er hjemme – Wavin angiver, at udgifterne til pumpens strømforbrug derved reduceres markant.
- Mindre ventetid: Det varme vand recirkuleres gennem vandvarmeren, så det ikke skal tappes koldt, før det bliver varmt.
- Eftermonteres: Kan bygges ind i en eksisterende Calefa II-unit.
Passer den til dit anlæg?
Bruges til
- Eftermontering i Wavin Calefa II S og Calefa II V fjernvarmeunits; samme sæt passer til begge.
- Komplet sæt med cirkulationspumpe til installationer, hvor der ikke er en cirkulationspumpe i forvejen.
Sådan vælger du
- Denne variant: med pumpe (Wavin nr. 3094456).
- Pumpe findes allerede i systemet: cirkulationssæt uden pumpe
- Kun pumpemodul (fx til boosterpumpe): Pumpemodul Calefa II
Montering
- Kræver en ekstra cirkulationsledning til tapstedet, så pumpen kan recirkulere vandet gennem vandvarmeren.
- Monteres i tre trin: rørsæt og pumpe bygges ind i unitten, pumpemodulet monteres i styringens bundpart, og applikationen sættes op i styringsmenuen.
- Trykudligneren udskiftes med den medfølgende 10 bars sikkerhedsventil. Pumpen monteres uden for unitten.

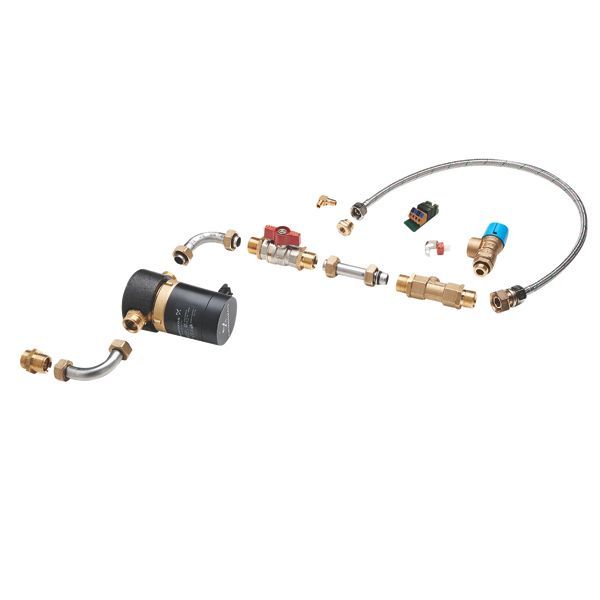

- Medfølger: Cirkulationspumpe, Kuglehane og 2 bøjninger, Calefa II pumpemodul, Vinkel og overgang for armeret flexrør, Temperaturføler, type Clamp on, Rustfrit rør med omløber, Armeret flexrør med overgang til fast rør, 10 bars sikkerhedsventil.
Sådan virker den
Pumpemodulet trykkes ind i soklen i bunden af Calefa II-styringen, og cirkulationspumpen tilsluttes klemmen P2. Herefter sættes ‘Cirk. pumpe’ til ‘Tilsluttet’ i styringens avancerede menu. Cirkulationstemperaturen er fra fabrikken indstillet til 45 °C og kan ændres i menuen.
Med indstillingen AUTO bruger Calefa II’s adaptive varmtvandsstyring boligens faktiske forbrugsmønster, så pumpen kun er i drift, når brugeren normalt er hjemme.
Til installatøren
- Montering i 3 trin: rørsæt og pumpe bygges ind i unitten, pumpemodulet monteres i styringens bundpart, og applikationen sættes op i styringsmenuen.
- Pumpemodulets klemmer: Fasen fra en eventuel boosterpumpe tilsluttes P1, fasen fra cirkulationspumpen tilsluttes P2, nul-ledningen til den tilstødende N-terminal og jordledningen til den blå jordterminal.
- Trykudligneren udskiftes med den medfølgende 10 bars sikkerhedsventil, og pumpen monteres uden for unitten.
- Cirkulationstemperaturen ændres i styringens menu under Cirkulation; fra fabrikken er den 45 °C.
Se alle tekniske specifikationer →
Passer til
- Calefa II S40-V fjernvarmeunit
- Calefa II S40-H fjernvarmeunit
- Calefa II S40-V ITC fjernvarmeunit
- Calefa II S40-H ITC fjernvarmeunit
- Calefa II V40-40 V fjernvarmeunit
- Calefa II V40-40 H fjernvarmeunit
- Calefa II V40-40 V ITC fjernvarmeunit
- Calefa II V40-40 H ITC fjernvarmeunit
Varianter
Tilbehør
Wavin Calefa II pumpemodul906 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad kræver det at bruge cirkulationssættet?
Varmtvandsinstallationen skal have en cirkulationsledning frem til tapstedet, så pumpen kan føre det varme vand tilbage gennem vandvarmeren.
Hvilken temperatur holder cirkulationen?
Fra fabrikken er cirkulationstemperaturen sat til 45 °C. Den kan ændres i Calefa II-styringens menu under Cirkulation.
Passer sættet til min Calefa II-unit?
Samme sæt passer til både Calefa II S og Calefa II V.
Dokumentation
- Installationsvejledning Installationsvejledning Calefa II S & V cirkulations- og boostersæt PDF · 5,9 MB
- Reservedele Reservedels- og tilbehørsliste Calefa II PDF · 581 KB
Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.
