Beskrivelse

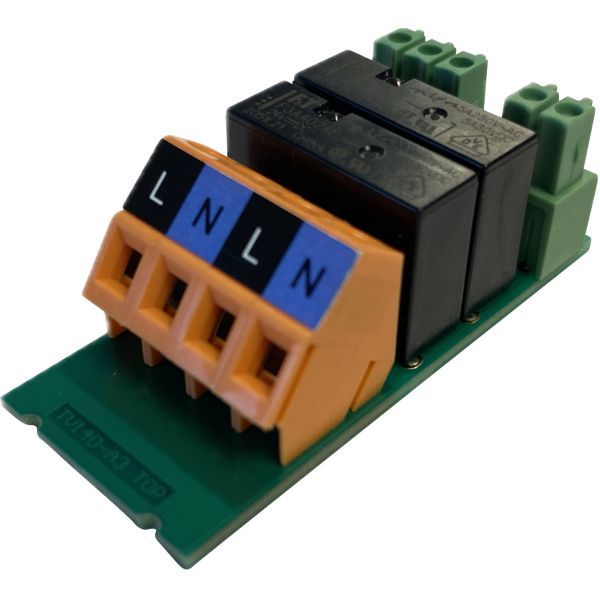

Calefa II-styringen er designet til udvidelse med elektronisk styring af varmtvandscirkulation og til at optimere fjernvarmeforsyningen til varmtvandsproduktion. Begge funktioner aktiveres ved at installere pumpemodulet på styringens bundpart. Modulet understøtter både en varmtvandscirkulationspumpe og en boosterpumpe i samme løsning, med en klemrække til hver.
Fordele
- Samme modul til begge pumper: Modulet understøtter både en varmtvandscirkulationspumpe og en boosterpumpe i samme løsning – med en klemrække til hver.
- Automatisk aktivering: Pumpen aktiveres automatisk af Calefa II’s adaptive varmtvandsstyring, når modulet er installeret.
- Montering: Modulet trykkes i en forberedt sokkel i styringens bundpart, der fikserer det automatisk.
- Allerede med i cirkulationssættene: Wavin oplyser, at pumpemodulet allerede er inkluderet i Calefa II cirkulationssættene og dér kun bruges til udskiftning.
Passer den til dit anlæg?
Bruges til
- Calefa II S og Calefa II V fjernvarmeunits, hvor styringen skal tænde og slukke en ekstern pumpe: en varmtvandscirkulationspumpe eller en boosterpumpe til fjernvarmeforsyningen.
Sådan vælger du
- Pumpemodulet følger allerede med i Calefa II cirkulationssættene; køb det separat ved udskiftning eller til boosterfunktion.
- Cirkulationssæt med pumpe
- Cirkulationssæt uden pumpe
Montering
- Modulet monteres i bundparten af Calefa II-styringen, og pumpens fase tilsluttes modulets klemrække (P1 til boosterpumpe, P2 til varmtvandscirkulationspumpe), nul til N og jord til de blå jordterminaler.
- Bruges modulet til boostefunktionen, skal der tilsluttes en pumpe for fjernvarmeforsyningen – den følger ikke med modulet.
- Arbejdet er for en autoriseret installatør: strømmen skal afbrydes, før styringens front tages af.
- Medfølger: Pumpemodul til montering på Calefa II-styringens bundpart.
- Medfølger ikke: Booster- eller cirkulationspumpe – tilsluttes modulet og købes separat.
Til installatøren
- Tilslutning: Alle pumper har tre ledninger, som alle skal forbindes i styringen – brun er fase, blå er nul, gul/grøn er jord. Fasen fra boosterpumpen tilsluttes terminal P1, fasen fra varmtvandscirkulationspumpen terminal P2, nul til den tilstødende terminal N, og jordledningen altid til de blå skrueterminaler for jordforbindelse.
- Montering: Afbryd strømmen, træk låsepinden ned, og tag frontstykket af. Tryk modulet i den forberedte sokkel, montér fronten igen, og lås kabinettet ved at trykke låsepinden opad, til der høres et klik.
- Opsætning: Booster- og cirkulationsfunktionen sættes op i Calefa II-styringens menu under “Avanceret”.
- Boosterpumpe – dimensionering: Wavin angiver, at boosterpumpen skal dimensioneres, så den kan imødekomme den manglende gennemstrømning af fjernvarmevand på stikket, og at der skal tages højde for stikledningens dimension og længde. Typisk indbygges en standard cirkulationspumpe af den type, der anvendes til mindre villavarmeanlæg; i mange tilfælde kan en pumpe svarende til den anvendte pumpe i Calefa II’s varmesystem bruges.
- Boosterpumpe – placering: Pumpen indbygges med 2 stk. omløbere uden for unitten på fjernvarmetilslutningens fremløb og orienteres i flowretningen.
- Forbehold: Wavin angiver, at ikke alle fjernvarmeselskaber tillader brugen af boostersæt, og at effekten kan være begrænset, hvis stikledningens længde eller dimension medfører et højt tryktab, som pumpens ydelse ikke kan håndtere. Wavin anbefaler derfor altid at kontakte det lokale forsyningsselskab først.
Se alle tekniske specifikationer →
Passer til
- Calefa II S40-V fjernvarmeunit
- Calefa II S40-H fjernvarmeunit
- Calefa II S40-V ITC fjernvarmeunit
- Calefa II S40-H ITC fjernvarmeunit
- Calefa II V40-40 V fjernvarmeunit
- Calefa II V40-40 H fjernvarmeunit
- Calefa II V40-40 V ITC fjernvarmeunit
- Calefa II V40-40 H ITC fjernvarmeunit
Tilbehør
Wavin cirkulationssæt med pumpe, til Calefa II S og V (3094456)4.831 kr. inkl. moms+
Wavin cirkulationssæt uden pumpe, til Calefa II S og V (3094562)1.409 kr. inkl. moms+
Ofte stillede spørgsmål
Skal jeg købe pumpemodulet, hvis jeg køber et cirkulationssæt?
Nej. Wavin oplyser, at pumpemodulet allerede er inkluderet i Calefa II cirkulationssættene. Det købes separat ved udskiftning eller til boostefunktionen.
Følger der en pumpe med?
Nej. Bruges modulet til boostefunktionen, skal der tilsluttes en pumpe for fjernvarmeforsyningen, og den købes separat.
Må jeg altid montere en boosterpumpe?
Ikke alle fjernvarmeselskaber tillader brugen af boostersæt, og effekten kan være begrænset ved stikledninger med højt tryktab. Wavin anbefaler altid at kontakte det lokale forsyningsselskab først.
Hvor indstilles cirkulationstemperaturen?
I Calefa II-styringens menu under Cirkulation → Temperatur. Wavins installationsvejledning viser 45 °C.
Dokumentation
- Installationsvejledning Installationsvejledning Calefa II S & V cirkulations- og boostersæt PDF · 5,9 MB
- Reservedele Reservedels- og tilbehørsliste Calefa II PDF · 581 KB
Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.
