Beskrivelse

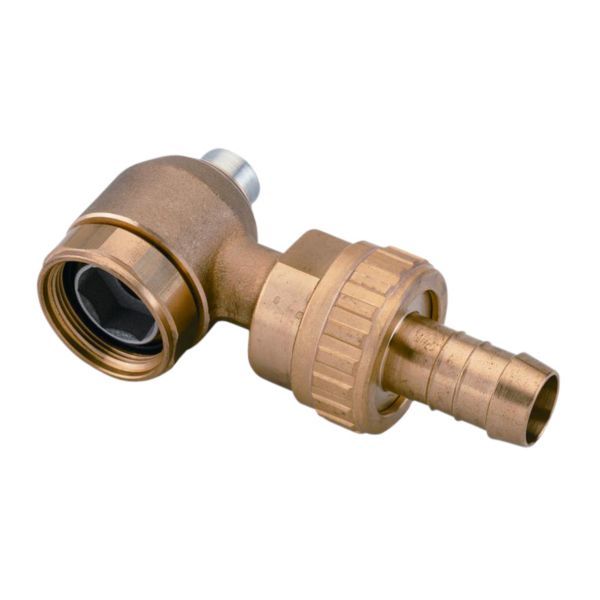

Danfoss aftapnings- og påfyldningsarmatur 003L0152 bruges til at tømme eller fylde vand i en radiator via returkoblingen. Armaturet passer til RLV, RLV-K, RLV-KD og VHS i alle størrelser og har 3/4″ udvendigt gevind med slangestuds.
Fordele
- Tømning af én radiator: Returkoblingen kan afspærre og tømme den enkelte radiator.
- Slangetilslutning: Slangestuds, så en slange kan sluttes direkte til, uden nippel.
- Betjening: Tømningen åbnes med en firkantnøgle (NV 9) på aftapningsskruen.
Passer den til dit anlæg?
Bruges til
- Tømning og påfyldning af den enkelte radiator via Danfoss RLV-, RLV-K- eller VHS-returkobling.
Sådan vælger du
- Denne variant: 003L0152, passer til alle størrelser.
Montering
- Tilslutning: Armaturet har 3/4″ udvendigt gevind og slangestuds.
- Et håndhjul (Danfoss-tilbehør) sættes midlertidigt i stedet for termostaten og lukker for radiatorens tilgang, mens radiatoren tømmes.
- Ikke alle radiatortyper kan tømmes, og ikke alt vand fjernes ved tømning; det statiske tryk må ikke overstige 10 bar.
- Medfølger ikke: Håndhjul til afspærring (Danfoss-tilbehør).
Til installatøren
- Fremgangsmåde: Termostaten udskiftes med et håndhjul (Danfoss-tilbehør), så radiatorens tilgang er lukket. Fjern dækslet på returkoblingen, luk returen med en unbrakonøgle, monter aftapningsarmaturet, og åbn med en firkantnøgle (NV 9) ved at dreje aftapningsskruen mod venstre.
- Begrænsning: Det statiske tryk må ikke overstige 10 bar; ikke alle radiatortyper kan tømmes, og ikke alt vand fjernes ved tømning.
Se alle tekniske specifikationer →
Passer til
- Danfoss RLV returkobling 3/8″ ligeløb
- Danfoss RLV returkobling 1/2″ ligeløb
- Danfoss RLV returkobling 3/4″ ligeløb
- Danfoss RLV returkobling 3/8″ vinkel
- Danfoss RLV returkobling 1/2″ vinkel
Tilbehør
Pettinaroli skydeventil, muffe i begge ender, messing, 3/4'' (175GLO-006)100 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 300 mm, omløber/omløber, til koldt/varmt teknisk vand (36610103001)157 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 500 mm, omløber/omløber, til koldt/varmt teknisk vand (36610105001)260 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan tømmes radiatoren?
Udskift termostaten med et håndhjul (Danfoss-tilbehør), og luk for radiatorens tilgang. Fjern dækslet på returkoblingen, luk returen med en unbrakonøgle, skru aftapningsarmaturet på, og åbn med en firkantnøgle (NV 9) ved at dreje aftapningsskruen mod venstre. Det statiske tryk må ikke overstige 10 bar.
Kan al vand fjernes fra radiatoren?
Nej. Danfoss oplyser, at ikke alt vand fjernes ved tømning, og at ikke alle radiatortyper kan tømmes.
Passer armaturet til min RLV-returkobling uanset størrelse?
Ja. Danfoss angiver, at aftapningsarmaturet passer til RLV, RLV-K, RLV-KD og VHS i alle størrelser.
Hvor mange stykker er der i en æske?
Danfoss’ VVS Guide angiver, at armaturet (kodenr. 003L0152) leveres i æske med 5 stk.
Dokumentation
- Datablad VHS-DV Pressure independent radiator valve PDF · 3,3 MB
- Dokument Danfoss VVS Guide PDF · 8,9 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
