Beskrivelse

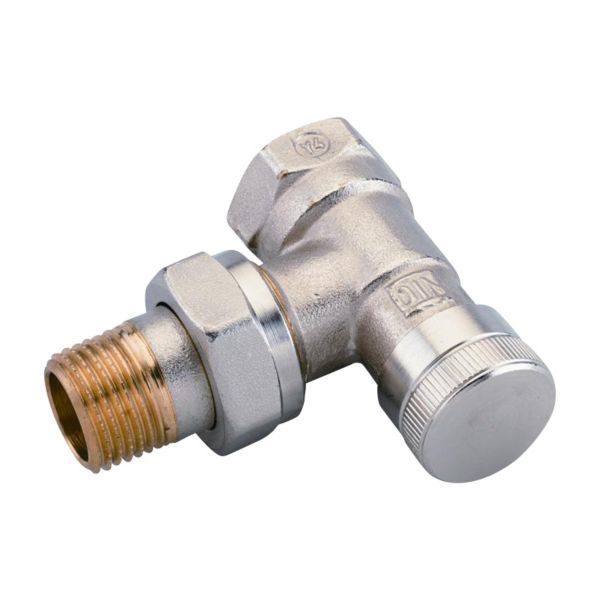

Danfoss RLV 15 returkobling i vinkeludførelse (003L0143) med tilslutning 1/2″ indvendigt gevind (Rp 1/2) til anlægget og 1/2″ udvendigt gevind (R 1/2) til radiatoren. Danfoss angiver, at RLV giver mulighed for afspærring og tømning af hver enkelt radiator, fx i forbindelse med vedligeholdelsesarbejde på eller bag radiatoren, og at den kan forindstilles, så den begrænser den maksimale vandgennemstrømning.
Fordele
- Afspærring: Hver enkelt radiator kan spærres af og tømmes, fx ved vedligeholdelsesarbejde på eller bag radiatoren.
- Forindstilling: Indstillingsskruen begrænser den maksimale vandgennemstrømning inden for kv 0,1–2,5 m³/h; fabriksindstillingen er fuldt åben.
- Driftstryk: Danfoss angiver maks. arbejdstryk 10 bar (prøvetryk 16 bar).
- Differenstryk: Danfoss angiver maks. differenstryk 1 bar.
- Køling: Danfoss angiver, at RLV også kan bruges til lukkede komfortkølesystemer, hvis ilt ikke er til stede i rørsystemet.
- Overflade: Forniklet udførelse til gevindrør.
Passer den til dit anlæg?
Bruges til
- Returtilslutning på radiatorer i varmeanlæg, hvor radiatoren skal kunne spærres af, tømmes og forindstilles.
- Lukkede komfortkølesystemer, hvis ilt ikke er til stede i rørsystemet.
Sådan vælger du
- Denne variant: RLV 15, vinkel, 1/2″.
- Danfoss RLV Returkobling 3/8” Vl, 003L0141
- Danfoss RLV Returkobling 1/2” Ll, 003L0144
- Danfoss RLV press returkobling 1/2” DN15. Vinkelløbende
Montering
- RLV er beregnet til montage i radiatorens afgang (returen).
- Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) mod anlægget og 1/2″ udvendigt gevind (R 1/2) mod radiatoren.
- Danfoss anbefaler at montere ventilen, så dækhætten er let tilgængelig, fordi senere aftapning sker gennem den.
- Aftapnings- og påfyldningsarmaturet (003L0152) bestilles separat.
- Medfølger ikke: Aftapnings- og påfyldningsarmatur (bestilles separat, 003L0152), Messinghåndhjul til afspærring af radiatorventilen i fremløb (013G3300 til RA).
Til installatøren
- Forindstilling: Ventilen lukkes med en 6 mm sekskantnøgle og åbnes derefter igen til den ønskede vandgennemstrømning. Indstillingsområdet for RLV 15 er kv 0,1–2,5 m³/h, og fabriksindstillingen er fuldt åben.
- Driftsgrænser: Maks. arbejdstryk 10 bar, maks. differenstryk 1 bar, maks. prøvetryk 16 bar. Medium er centralvarmevand eller glycolholdigt vand med maks. 30 % glycol.
- Vandkvalitet: Er det nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkdannelse og korrosion, er det ifølge Danfoss vigtigt, at leverandørens anvisninger følges.
- Aftapning: Luk radiatorens tilgang (messinghåndhjul i stedet for termostat, hvis anlægget er under tryk), fjern dækhætten, luk returkoblingen med en 6 mm unbrakonøgle, skru aftapningsarmaturet på, og åbn for radiatorvandet. Ved påfyldning demonteres armaturet igen, returkoblingen åbnes, og radiatoren udluftes.
- Ventilstudsen er beregnet til tilslutning af kobber-, stål- eller plastrør via Danfoss klemringsfittings.
Se alle tekniske specifikationer →
Varianter
- Danfoss RLV Returkobling 3/8” Ll, 003L0142
- Danfoss RLV Returkobling 1/2” Ll, 003L0144
- Danfoss RLV Returkobling 3/4” Ll, 003L0146
- Danfoss RLV Returkobling 3/8” Vl, 003L0141
- Danfoss RLV press returkobling 1/2” DN15. Ligeløbende
- Danfoss RLV press returkobling 1/2” DN15. Vinkelløbende
Tilbehør
Ofte stillede spørgsmål
Hvordan tømmes radiatoren?
Luk radiatorens tilgang – er anlægget under tryk, sættes Danfoss messinghåndhjul i stedet for radiatortermostaten. Fjern derefter dækhætten, luk returkoblingen med en 6 mm unbrakonøgle, skru aftapningsarmaturet (003L0152) på, og åbn for radiatorvandet.
Hvad er maks. tryk?
Danfoss angiver maks. arbejdstryk 10 bar, maks. differenstryk 1 bar og maks. prøvetryk 16 bar.
Kan RLV bruges til køling?
Danfoss angiver, at RLV ud over varmeanlæg kan bruges til lukkede komfortkølesystemer, hvis ilt ikke er til stede i rørsystemet.
Hvordan forindstilles ventilen?
Ventilen lukkes med en 6 mm sekskantnøgle og åbnes derefter igen; databladets kapacitetsdiagrammer viser vandgennemstrømningen ved 1/4 til 4 omdrejninger og ved helt åben ventil (kvs).
Dokumentation
- Datablad RLV Returkobling med pressfit tilslutning PDF · 680 KB
- Installationsvejledning Danfoss RLV Drain and Filling tap PDF · 265 KB
- Installationsvejledning Instructions for RLV PDF · 522 KB
- Faktaark RLV aftapning og påfyldning PDF · 229 KB
- Garanti Warranty certificate_10 years warranty PDF · 158 KB
- Garanti Warranty certificate_5 years warranty PDF · 178 KB
