Beskrivelse

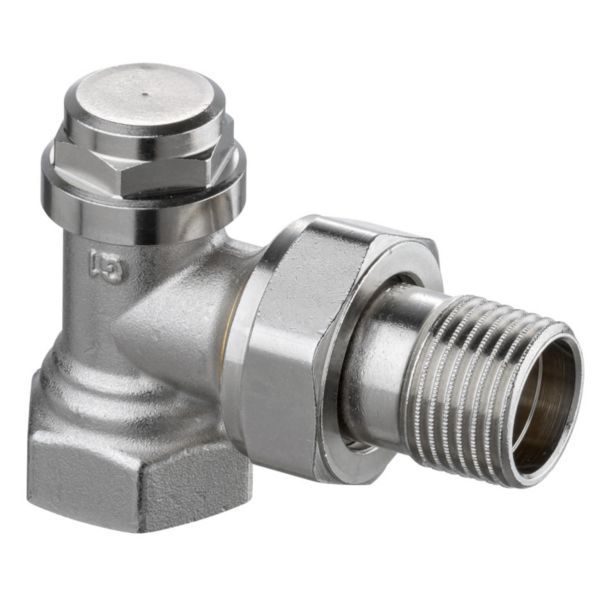

Raditrim er en returkobling til radiatorer, der fungerer både som indregulerings- og afspærringsventil. Den koniske indreguleringskegle gør det muligt at foretage hydronisk balance, og radiatoren kan afspærres og afmonteres uden at aftappe anlægget. Denne udgave er vinkelløbende i DN 15 med 1/2″ udvendigt gevind (G1/2) og 1/2″ radiatorforskruning (R1/2).
Fordele
- Uafhængig indstilling: Særskilte spindler til forindstilling og afspærring – forindstillingen bevares, når radiatoren lukkes.
- Afspærring: Radiatoren kan tages af og sættes på igen uden at aftappe anlægget.
- Materiale: Forniklet ventilhus og koblingsdele i messing, O-ringe i EPDM.
- Radiatorforskruning: 1/2″ radiatorforskruning (R1/2) følger med denne udgave.
Passer den til dit anlæg?
Bruges til
- Returkobling på radiatorer og terminalenheder i varme- og køleanlæg med pumpe.
- Indregulering (hydronisk balance) og individuel afspærring af den enkelte radiator.
Sådan vælger du
- Denne variant: DN 15 vinkel, Kvs 1,14.
- Lige: Raditrim DN 15
Montering
- Monteres i radiatorens returtilslutning med 1/2″ udvendigt gevind (G1/2) mod røret og 1/2″ radiatorforskruning (R1/2) mod radiatoren.
- Forindstil med 3 mm unbraconøgle (fra lukket) og åbn derefter afspærringen helt med 5 mm unbraconøgle.
- Medfølger: Radiatorforskruning R1/2.
Til installatøren
- Forindstilling: Uændret hydraulisk balance, når afspærringen betjenes; forindstilles med 3 mm unbraconøgle, afspærring med 5 mm unbraconøgle, hætte med 19 mm fastnøgle.
- Forindstillingsværdi: Vælges efter radiatorens vandmængde og differenstrykket ud fra Kv-værdierne for DN 15.
- Tilslutning til glatte rør: Raditrim kan tilsluttes glatte rør med klemringskoblingen KOMBI.
- Vandkvalitet: Mediet bør være rent og afgasset. Varmebærende medier med mineralske olier eller andre mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi.
Kv-værdi ved forindstilling, DN 15 – PN 10
| Forindstilling [U] | 0 | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | (4,25) max. |
|---|---|---|---|---|---|---|---|---|---|---|
| Kv | 0,035 | 0,051 | 0,076 | 0,142 | 0,285 | 0,458 | 0,648 | 0,901 | 1,059 | 1,140 |
Leveringsindstilling: helt åben (Kvs). Kvs = m3/h ved et trykfald på 1 bar og fuldt åben ventil.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Ændres forindstillingen, når radiatoren lukkes?
Nej. Forindstillingen og den hydrauliske balance bibeholdes, når afspærringen betjenes.
Kan den tilsluttes glatte rør?
Ja, med klemringskoblingen KOMBI.
Følger radiatorforskruningen med?
Ja, denne udgave leveres inklusive radiatorforskruning R1/2.
Dokumentation
- Brochure Katalogblad Raditrim PDF · 745 KB
- Installationsvejledning Monteringsvejledning Raditrim PN 10 (flersproget, PDF) PDF · 2,5 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
