Beskrivelse

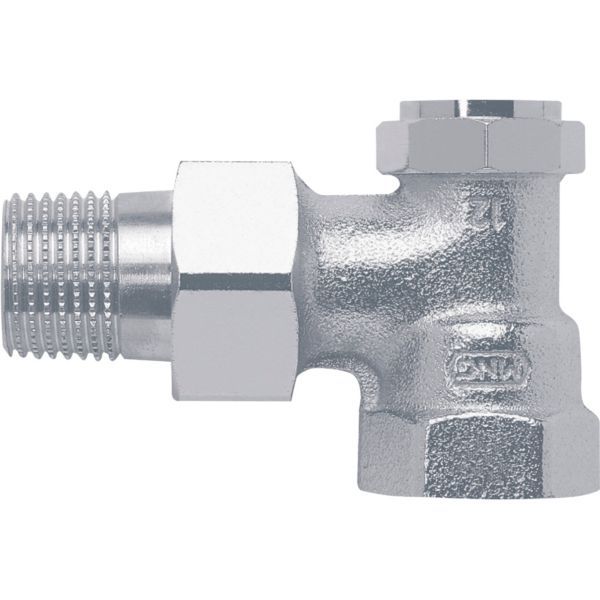

Altech returkobling 1/2″ i vinkeludførelse monteres på radiatorens returløb på 2-strengs anlæg, og Altech angiver den også til 1-strengs anlæg og specielle applikationer. Den samler forindstilling, afspærring og dræn/påfyldning i én ventil, så gennemstrømningen kan begrænses efter anlæggets og radiatorens specifikationer.
Fordele
- Tre funktioner i én: Forindstilling, afspærring og dræn/påfyldning i samme ventil.
- Flowbegrænsning: Gennemstrømningen kan begrænses ved at indstille ventilen til den ønskede værdi.
- Valgfri flowretning: Altech angiver, at ventilens ydelse gælder begge flowretninger.
- Service uden aftapning: Ventilindsatsen kan udskiftes under normal drift, uden at der tappes vand af anlægget.
- Gennemskylning: Ventilen har en ekstra position, der bruges ved gennemskylning.
Passer den til dit anlæg?
Bruges til
- Returkobling til radiatorens returløb på 2-strengs anlæg; Altech angiver den også til 1-strengs anlæg og specielle applikationer i vandbårne varme- og kølesystemer.
Sådan vælger du
- Denne variant: 1/2″ vinkel (VI).
- Lige udførelse: returkobling 1/2″ LI
- Mindre dimension: returkobling 3/8″ VI
Montering
- Tilslutning: 1/2" radiatorunion med omløber (radiator).
- Ventilen leveres fuldt åben fra fabrikken og forindstilles efter anlæggets og radiatorens specifikationer.
- Dræn eller påfyldning af radiatoren under drift kræver en dræn-adapter, som ikke er en del af ventilen.
- Medfølger ikke: Dræn-adapter (kræves for at dræne eller påfylde radiatoren under drift).
Til installatøren
- Medie: vandbårne varme- og kølesystemer samt damp (lavtryk), ifølge Altech.
- Ventilindsats: messing med EPDM O-ring, spindel i rustfrit stål, forindstillingsskala i plast.
- Spindeltætning: O-ring.
- Forindstilling: med begrænsning af slaglængden; slagfast forindstillingsdel.
- Ventilhuse og indsatse indgår i Altechs AT-Concept multifunktions-program.
Se alle tekniske specifikationer →
Varianter
- Altech returkobling 3/8″ VI (vinkel)
- Altech returkobling 1/2″ LI (lige)
- Altech returkobling 3/8″ LI (lige)
Tilbehør
Altech radiatorventil LI til to-strengsanlæg, 1/2'', M30 x 1,5172 kr. inkl. moms+
Ofte stillede spørgsmål
Kan radiatoren tømmes uden at tappe anlægget ned?
Altech angiver, at radiatoren i kombination med en dræn-adapter kan drænes eller påfyldes under drift.
Kan den også bruges på 1-strengs anlæg?
Ja. Altech angiver returkoblingen til 2-strengs anlæg samt 1-strengs anlæg og specielle applikationer.
Hvilken retning skal flowet gå?
Flowretningen er valgfri – Altech angiver, at ventilens ydelse gælder begge flowretninger.
Hvad er forskellen på VI og LI?
VI er vinkelløbende og LI er ligeløbende. Altech fører returkoblingen i begge udførelser i 3/8″ og 1/2″.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
