Beskrivelse

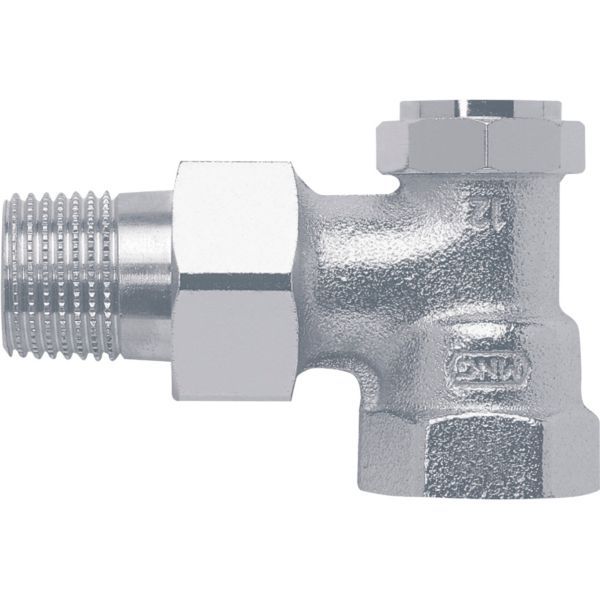

Altech returkobling 3/8″ i vinkeludførelse (VI) monteres på radiatorens returløb på to-strengs anlæg. Den samler forindstilling, afspærring og dræn/påfyldning i én ventil, så flowet kan begrænses efter anlæggets og radiatorens behov. Den kan også bruges på et-strengs anlæg og i specielle applikationer.
Fordele
- Indregulering: Flowet kan begrænses til anlæggets og radiatorens behov.
- Vælg selv flowretning: Ventilen kan monteres med flow i begge retninger med samme ydelse.
- Skift uden at tømme anlægget: Ventilindsatsen kan skiftes, mens anlægget er i drift.
- Dræn og påfyldning: Kan kombineres med en dræn-adapter, så radiatoren kan drænes eller påfyldes under drift.
- Ekstra gennemskylningsposition: Ventilen har en ekstra position for gennemskylning.
Passer den til dit anlæg?
Bruges til
- Returkobling til radiatorens returløb på to-strengs anlæg.
- Kan også bruges på et-strengs anlæg og i specielle applikationer.
- Vandbårne varme- og kølesystemer samt damp ved lavt tryk.
Sådan vælger du
- Denne variant: 3/8″ vinkel (VI).
- Returkobling 3/8″ LI (lige)
- Returkobling 1/2″ LI (lige)
- Returkobling 1/2″ VI (vinkel)
Montering
- Tilslutning: 3/8" radiatorunion med omløber (radiator).
- Leveres fuldt åben fra fabrikken og forindstilles efter anlæggets og radiatorens flowbehov.
- En dræn-adapter, der bestilles separat, kan kombineres med ventilen til at dræne eller påfylde radiatoren under drift.
- Medfølger ikke: Dræn-adapter (bestilles separat).
Til installatøren
- Ventilhus: Forkromet, korrosionsfri rødgods; radiatorunion, omløber og beskyttelseskappe i forniklet messing.
- Ventilindsats: Messing med O-ring i EPDM-gummi, spindel i rustfrit stål og forindstillingsskala i plast.
- Forindstilling: Slagfast forindstillingsdel med begrænsning af slaglængden; flowet begrænses efter anlæggets og radiatorens specifikationer.
- Strømningsretning: Ventilen kan monteres med flow i begge retninger med samme ydelse.
- Medier: Vandbårne varme- og kølesystemer samt damp ved lavt tryk.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Kan jeg dræne eller fylde radiatoren uden at tømme hele anlægget?
I kombination med en dræn-adapter, der bestilles separat, kan radiatoren drænes eller påfyldes, mens anlægget er i drift.
Kan ventilen skiftes, uden at anlægget tømmes for vand?
Ja. Ventilindsatsen kan skiftes under normal drift, uden at der skal tappes vand af anlægget.
Spiller det en rolle, hvilken vej vandet løber gennem ventilen?
Nej. Ventilen kan monteres med flow i begge retninger, og ydelsen er den samme begge veje.
Kan returkoblingen bruges til andet end to-strengs anlæg?
Den er lavet til returløb på to-strengs anlæg, men kan også bruges på et-strengs anlæg og i specielle applikationer.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
