Beskrivelse

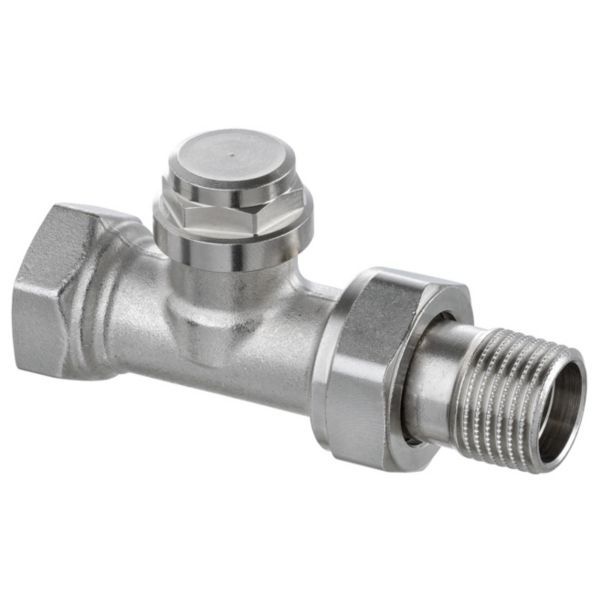

Raditrim er en returkobling til radiatorer, der fungerer både som indregulerings- og afspærringsventil. Den koniske forindstillingskegle gør det muligt at foretage hydronisk balance, og radiatoren kan afspærres og afmonteres uden at tømme anlægget. Denne udgave er ligeløbende i DN 15 med 1/2″ udvendigt gevind (G 1/2) mod røret og 1/2″ radiatorforskruning (R 1/2) mod radiatoren.
Fordele
- Bevaret indstilling: Særskilte spindler til forindstilling og afspærring – forindstillingen bevares, når radiatoren lukkes.
- Forindstilling: Foretages med en unbraconøgle.
- Service uden aftapning: Radiatoren kan afspærres og nedtages uden aftapning af anlægget.
- Materialer: Forniklet ventilhus og koblingsdele, spindler og radiatorforskruning i messing, O-ringe i EPDM-gummi.
- Standard: Dimensioner iht. EN 215 serie S.
Passer den til dit anlæg?
Bruges til
- Returkobling på radiatorer og terminalenheder i varme- og køleanlæg med pumpe.
- Indregulering (hydronisk balance) og individuel afspærring af den enkelte radiator.
Sådan vælger du
- Denne variant: DN 15 lige, Kvs 1,14.
- Vinkel: Raditrim DN 15
Montering
- Monteres i radiatorens returtilslutning med 1/2″ radiatorforskruning (R 1/2); rørsiden har 1/2″ udvendigt gevind (G 1/2).
- Forindstil med 3 mm unbraconøgle (fra lukket) og åbn derefter afspærringen helt med 5 mm unbraconøgle.
- Medfølger: radiatorforskruning R1/2.
Til installatøren
- Driftsgrænser: Maks. arbejdstemperatur 120 °C, min. -10 °C. Trykklasse PN 10.
- Vandkvalitet: Det varmebærende medium skal være rent og afgasset for at undgå kalkaflejringer og skader. Medier med mineralolie eller mineralholdige smøremidler kan ødelægge O-ringe af EPDM-gummi. Bruges nitritfri glykolbaserede frostbeskyttelsesmidler, skal producentens oplysninger om koncentration og tilsætningsstoffer følges.
- Forindstilling (PN 10): Hætten løsnes med en 19 mm fastnøgle, ventilen lukkes med en 5 mm unbraconøgle, og forindstillingskeglen skrues helt i bund med en 3 mm unbraconøgle, inden flowet indstilles og afspærringen åbnes igen.
Kv-værdi ved forindstilling, DN 15 – PN 10
| Forindstilling [U] | 0 | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | (4,25) max. |
|---|---|---|---|---|---|---|---|---|---|---|
| Kv | 0,035 | 0,051 | 0,076 | 0,142 | 0,285 | 0,458 | 0,648 | 0,901 | 1,059 | 1,140 |
Leveringsindstilling: helt åben (Kvs). Kvs = m3/h ved et trykfald på 1 bar og fuldt åben ventil.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Ændres forindstillingen, når radiatoren lukkes?
Nej. Forindstillingen og den hydrauliske balance bibeholdes, når afspærringen betjenes.
Kan den tilsluttes glatte rør?
Ja, med klemringskoblingen KOMBI.
Hvordan vælger jeg forindstillingen?
Forindstillingen vælges ud fra radiatorens vandmængde og differenstrykket i Kv-tabellen.
Dokumentation
- Brochure Katalogblad Raditrim PDF · 745 KB
- Installationsvejledning Monteringsvejledning Raditrim PN 10 (flersproget, PDF) PDF · 2,5 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
