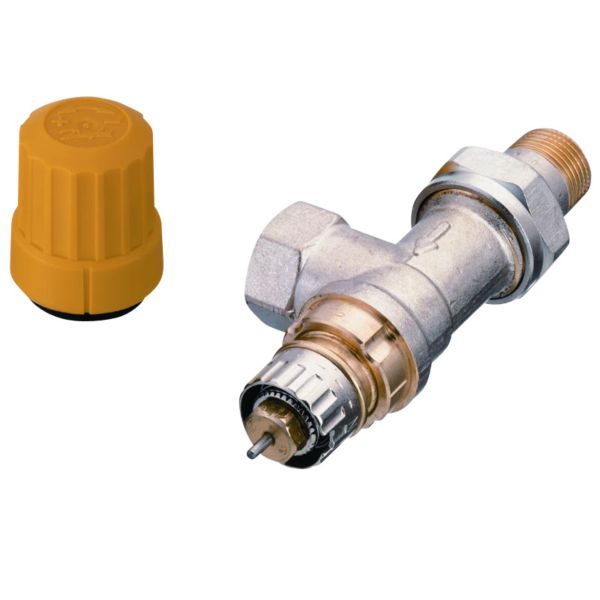

Danfoss RA-UR returventil 3/8” omvendt vinkelløb,013G3297

306 kr. inkl. moms

Danfoss RA-UR er et ventilhus med integreret forindstilling til varmeanlæg med små vandmængder gennem radiatorerne, og har samme byggemål som FJVR.

  • Tilslutning: 3/8″ indvendigt gevind (Rp 3/8) ind, 3/8″ udvendigt gevind (R 3/8) ud.
  • Gennemstrømning: kvs 0,53 m³/h ved helt åben ventil.
  • Udførelse: Omvendt vinkelløb (UK) til tostrengsanlæg, monteres i radiatorens returløb.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403114003 Kategori:

Beskrivelse

Danfoss RA-UR er et ventilhus med integreret forindstilling, så den maksimale vandgennemstrømning ikke overskrides. Ventilhuset er beregnet til varmeanlæg med små flow-mængder gennem radiatorerne og monteres i radiatorens returløb; Danfoss angiver, at RA-UR egner sig specielt til udskiftning af allerede installerede ventilhuse af typen FJVR, da de har samme byggemål. Denne udgave er DN 10 i omvendt vinkelløb (UK) med 3/8″ indvendigt gevind (Rp 3/8) ind og 3/8″ udvendigt gevind (R 3/8) ud.

Fordele

  • Forindstilling: Vandmængden begrænses med en indstillingsring, der kan sættes i trin på 0,5 – og indstilles uden værktøj.
  • Fastlåsning: Når følerelementet er monteret, er forindstillingen fastlåst og sikret mod utilsigtet ændring.
  • Termostatelementer: Alle elementer i RA 2000-serien passer, og elementtilslutningen sker med en enkel og stærk sammenkobling.
  • Pakdåse: Pakdåsen kan udskiftes, mens der er vand og tryk på anlægget.
  • Udskiftning: Danfoss angiver samme byggemål som FJVR, så RA-UR kan sættes i stedet for et eksisterende FJVR-ventilhus.
  • Kendetegn: RA-U og RA-UR kendes fra de øvrige RA-ventiler på den gule beskyttelseshætte og på “U”-mærket på ventilhalsen.

Passer den til dit anlæg?

Bruges til

  • Varmeanlæg med små flow-mængder gennem radiatorerne, hvor ventilen skal sidde i radiatorens returløb – fx ved udskiftning af gamle FJVR-ventilhuse.
  • Tostrengsanlæg (2-rørsystem).

Montering

  • Monteres af VVS-installatør i radiatorens returløb med 3/8″ indvendigt gevind (Rp 3/8) ind og 3/8″ udvendigt gevind (R 3/8) ud; en pil på ventilhuset viser gennemløbsretningen. Termostatelement bestilles separat.
  • Medfølger: Gul beskyttelseshætte (RA-U/RA-UR kendes på den gule hætte)..
  • Medfølger ikke: Termostatisk følerelement fra RA 2000-serien (bestilles separat)..
Til installatøren
  • Forindstilling: Der kan vælges forindstillinger mellem 1 og 7 i trin på 0,5; ved indstilling “N” er ventilen helt åben. Danfoss angiver, at indstilling i det skraverede område uden for forindstillingsområdet skal undgås.
  • Kv-værdier: kv-værdierne gælder ved et trykfald over ventilen på 1 bar. Ved indstilling “N” er kv angivet efter EN 215-1 ved Xp = 2 K; ved lavere forindstillinger formindskes Xp til 0,5 K ved indstilling 1.
  • Driftsgrænser: Maks. driftstryk 10 bar, prøvetryk 16 bar, maks. vandtemperatur 120 °C.
  • Differenstryk: Danfoss anbefaler altid at vælge pumper, der ikke giver mere tryk end nødvendigt; erfaringen viser, at et differenstryk over ventilerne på 0,1–0,3 bar er tilstrækkeligt i de fleste anlæg, og differenstrykket kan reduceres med regulatorerne AVPL, AVP, IVD eller ASV-P.
  • Materialer: Ventilhus og øvrige metaldele i Ms 58, trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS, O-ring i EPDM og ventilkegle i NBR.
  • Vandkvalitet: Tilsættes kemikalier mod kalkafsætning og korrosion, skal leverandørens anvisninger overholdes, ifølge Danfoss.
  • Element og ventilhus bestilles hver for sig.

Varianter

Ofte stillede spørgsmål

Hvordan forindstilles ventilen?
Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret indtil den ønskede skalaværdi står ud for referencemærket, og slip ringen. Ved indstilling “N” er ventilen helt åben.

Kan jeg bruge RA-UR i stedet for et gammelt FJVR-ventilhus?
Ja, Danfoss oplyser, at RA-UR egner sig specielt til udskiftning af allerede installerede FJVR-ventilhuse, fordi de har samme byggemål.

Følger termostatelementet med ventilhuset?
Nej, element og ventilhus bestilles hver for sig hos Danfoss.

Hvordan kan jeg se, at det er en RA-U/RA-UR?
Danfoss oplyser, at RA-U og RA-UR kendes fra de øvrige RA-ventiler på den gule beskyttelseshætte og på “U”-mærket på ventilhalsen.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-UR ventilhus med forindstilling, lavt flow omvendt
Danfoss kodenr.013G3297
DimensionDN 10
ByggerækkeD
UdførelseOmvendt vinkelløb (UK)
Tilslutning3/8" indvendigt gevind (Rp 3/8) / 3/8" udvendigt gevind (R 3/8), ISO 7-1
Kvs0,53 m³/h
ForindstillingJa, mellem 1 og 7 i trin på 0,5 samt N (helt åben)
Kv ved indstilling 1/2/3/4/5/6/7/N0,02 / 0,03 / 0,06 / 0,08 / 0,14 / 0,20 / 0,27 / 0,47 m³/h
PlaceringReturløb
AnlægTostrengsanlæg (2-rørsystem)
Maks. driftstryk10 bar
Prøvetryk16 bar
MedietemperaturMaks. 120 °C
VentilhusMs 58 (ventilhus og øvrige metaldele)
VentilkegleNBR
PakningEPDM (O-ring)
Trykstift og ventilfjederKromstål
DrøvlebøsningPPS
OverfladeForniklet
FarveGul beskyttelseshætte
GodkendelserCE-mærket: Nej
Nettovægt0,226 kg
Bruttovægt0,238 kg
Mærke
Varenummer403114003
EAN5702420013749
