Beskrivelse

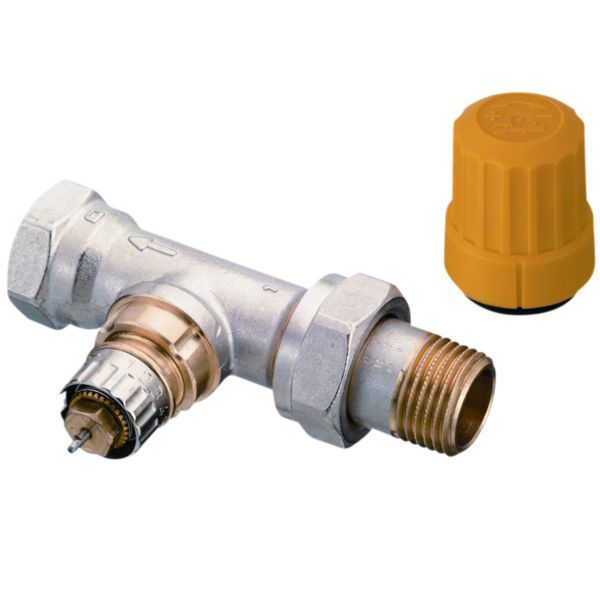

Danfoss RA-UR er et ventilhus med integreret forindstilling til varmeanlæg med små flow-mængder gennem radiatorerne. RA-UR monteres i radiatorens returløb og egner sig specielt til udskiftning af allerede installerede ventilhuse af typen FJVR, da de har samme byggemål. Denne udgave er DN 15 i ligeløb med 1/2″ indvendigt gevind (Rp 1/2) på indløbet og 1/2″ udvendigt gevind (R 1/2) på udløbet.
Fordele
- Forindstilling: vandmængden til radiatoren indstilles let og nøjagtigt på ventilens skala uden brug af værktøj.
- Låst indstilling: når følerelementet er monteret, er forindstillingen fastlåst og sikret mod utilsigtet ændring.
- Følere: alle elementer i RA 2000-serien passer på RA-U- og RA-UR-ventiler, og elementtilslutningen sker med en enkel sammenkobling.
- Pakdåse: ventilhusets pakdåse kan udskiftes, mens der er vand og tryk på anlægget.
- Erstatning af FJVR: Danfoss angiver RA-UR til udskiftning af allerede installerede ventilhuse af typen FJVR.
Passer den til dit anlæg?
Bruges til
- Varmeanlæg (2-rørsystem) med små flow-mængder gennem radiatorerne.
- Udskiftning af allerede installerede ventilhuse af typen FJVR, da byggemålene er de samme.
Sådan vælger du
- Denne variant: RA-UR DN 15, ligeløb, 1/2″ gevind
- RA-UR DN 15, vinkelløb
- RA-UR DN 10, ligeløb, 3/8″ gevind
- RA-UR DN 10, omvendt vinkelløb (UK)
Montering
- Monteres i radiatorens returløb.
- Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) på indløbet og 1/2″ udvendigt gevind (R 1/2) på udløbet.
- Termostatelementet (RA 2000-serien) bestilles separat og kobles på ventilhuset.
- Medfølger: Gul beskyttelseshætte.
- Medfølger ikke: Termostatelement fra RA 2000-serien – element og ventilhus bestilles hver for sig.
Til installatøren
- Forindstilling: der kan vælges forindstillinger mellem 1 og 7 i trin på 0,5; ved indstilling N er ventilen helt åben, og indstilling i det skraverede område på forindstillingsringen skal undgås.
- kv-værdier: angivet ved et trykfald på 1 bar over ventilen. Ved indstilling N er kv-værdien efter EN 215-1 angivet ved Xp = 2 K; ved lavere forindstillinger falder Xp til 0,5 K ved indstilling 1.
- Vandkvalitet: er det nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkafsætning og korrosion, skal leverandørens anvisninger overholdes.
- Materiale: ventilhus og øvrige metaldele i Ms 58 (messing) med forniklet overflade; trykstift og ventilfjeder i kromstål; drøvlebøsning i PPS; O-ring i EPDM; ventilkegle i NBR.
- Driftsgrænser: maks. 10 bar arbejdstryk, 16 bar prøvetryk og maks. 120 °C medietemperatur.
- Kendetegn: gul beskyttelseshætte og “U”-mærke på ventilhalsen adskiller RA-U/RA-UR fra øvrige RA-ventiler, og en pil på ventilhuset viser gennemløbsretningen.
- Byggerække D (relevant ved valg af klemringsfittings og nipler).
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvordan forindstilles ventilen?
Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret, indtil den ønskede skalaværdi står ud for referencemærket, og slip ringen. Ved indstilling N er ventilen helt åben, oplyser Danfoss.
Passer alle termostater til ventilhuset?
Ja, alle elementer i RA 2000-serien passer på RA-U- og RA-UR-ventiler, oplyser Danfoss.
Følger der et termostatelement med?
Nej, element og ventilhus bestilles hver for sig, ifølge Danfoss’ datablad.
Hvordan kan jeg se, at det er en RA-UR-ventil?
Den gule beskyttelseshætte og “U”-mærket på ventilhalsen adskiller RA-U og RA-UR fra andre RA-ventiler, ifølge Danfoss.
Er ventilhuset egnet til store vandmængder?
Nej, Danfoss angiver RA-U og RA-UR til varmeanlæg med små flow-mængder gennem radiatorerne.
Dokumentation
- Datablad Ventilhuse type RA-U og RA-UR PDF · 1,1 MB
- Brochure Spar på varmen med nye radiatorventiler PDF · 1,6 MB
- Installationsvejledning Applikationsbeskrivelse - 1 kreds gulvvarme PDF · 441 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
