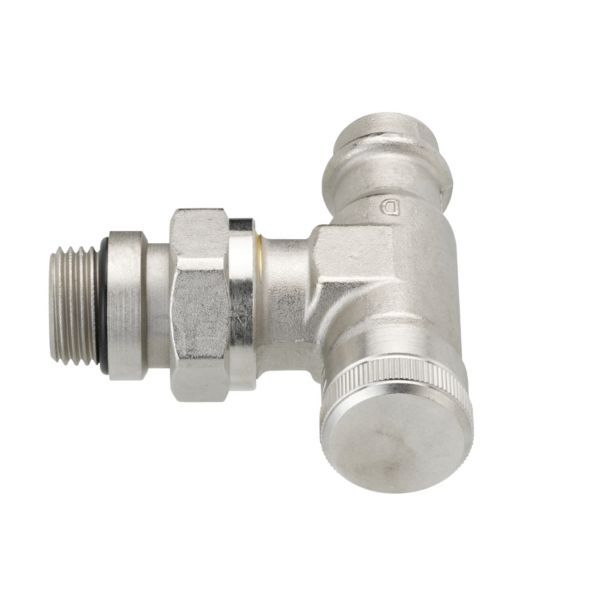

Danfoss RLV press returkobling 1/2” DN15. Vinkelløbende

139 kr. inkl. moms

Returkobling til radiatorens returløb med forindstilling, så den enkelte radiator kan afspærres og tømmes ved service.

  • Tilslutning: 15 mm press-fit til anlægget, 1/2″ selvtættende nippel til radiatoren
  • Udførelse: RLV 15, vinkelløb
  • Materiale: Messing, forniklet

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403578015 Kategori:

Beskrivelse

Danfoss 003L1825 er en returkobling af typen RLV 15 i vinkelløb til radiatorens returløb, med press-tilslutning (15 mm) til anlægget og en selvtættende nippel (1/2″) til radiatoren. Danfoss angiver, at RLV kan forindstilles, så den begrænser den maksimale vandgennemstrømning, og at returkoblingen giver mulighed for afspærring og tømning af hver enkelt radiator.

Fordele

  • Service på hver radiator: Danfoss angiver, at RLV giver mulighed for afspærring og tømning af hver enkelt radiator, fx i forbindelse med vedligeholdelsesarbejde på eller bag radiatoren.
  • Forindstilling: Vandgennemstrømningen kan begrænses inden for indstillingsområdet, så anlægget kan indreguleres.
  • Press-tilslutning: Anlægssiden presses på 15 mm rør.
  • Selvtættende nippel: Nippelen tætner med O-ring. Danfoss gør opmærksom på, at der skal være en intakt pakflade til O-ringen – ellers skal der anvendes traditionelt pakkemateriale.

Passer den til dit anlæg?

Bruges til

  • Afspærring og tømning af den enkelte radiator ved vedligeholdelsesarbejde på eller bag radiatoren, monteret i returløbet.

Sådan vælger du

  • Denne variant: RLV 15, vinkelløb, press-tilslutning.

Montering

  • Returløbsventilen RLV er beregnet til montage i radiatorens afgang. For at lette en senere aftapning bør ventilen monteres, så dækhætten er let tilgængelig.
  • Ved aftapning: Luk radiatorens tilgang (Danfoss angiver, at der monteres et Danfoss messinghåndhjul i stedet for radiatortermostaten, hvis anlægget er under tryk), fjern dækhætten, luk returkoblingen med en 6 mm unbrakonøgle, påskru aftapningsarmaturet, og åbn for radiatorvandet.
  • Ved påfyldning: Aftapningsarmaturet demonteres, returkoblingen åbnes, radiatoren udluftes, og messinghåndhjulet udskiftes med radiatortermostaten.
Til installatøren
  • Indstilling: Danfoss angiver, at ventilen lukkes med en 6 mm sekskantnøgle, og at vandgennemstrømningen derefter indstilles ved igen at åbne ventilen. Kapacitetsdiagrammerne dækker åbninger fra 1/4 til 4 omdrejninger samt helt åben ventil (kvs). Fabriksindstillingen er fuld åben.
  • Materialer: Ventilhus i messing (afzinkningsbestandigt), O-ring i EPDM, øvrige metaldele i messing (Ms 58).
  • Presning: Rør af kobber, stål eller rustfrit stål efter EN 10312/EN 1057 kan presses med presbakker V eller M 15 mm (fx REMS V15/M15/SA15 eller Rothenberger SV15/M15). Danfoss angiver, at rørskærere, der efterlader mærker på røret, ikke er egnede.
  • Nippel: Danfoss gør opmærksom på, at der skal være en intakt pakflade til O-ringen – ellers skal der anvendes traditionelt pakkemateriale.
  • Køling: Danfoss angiver, at RLV endvidere kan anvendes til lukkede komfort kølesystemer, hvis ilt ikke er tilstede i rørsystemet.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad bruges returkoblingen til?
Danfoss angiver, at RLV giver mulighed for afspærring og tømning af hver enkelt radiator, fx i forbindelse med vedligeholdelsesarbejde på eller bag radiatoren.

Hvordan monteres den?
Med press-tilslutning (15 mm) til anlæggets rør og en selvtættende nippel (1/2″) til radiatoren. Returkoblingen monteres i radiatorens afgang.

Hvor meget kan jeg regulere vandgennemstrømningen?
Danfoss angiver indstillingsområdet kv 0,1–2,5 m³/h for RLV 15; kvs (helt åben) er 2,5 m³/h. Fabriksindstillingen er fuld åben.

Hvad gør jeg, hvis termostaten skal af, mens anlægget er under tryk?
Danfoss angiver, at der monteres et Danfoss messinghåndhjul i stedet for radiatortermostaten, hvis anlægget er under tryk.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeReturkobling RLV 15, press
UdførelseVinkelløb
Danfoss kodenr.003L1825
DimensionDN 15
Tilslutning anlæg15 mm press-fit
Tilslutning radiator1/2", selvtættende nippel
NippeltypeSelvtættende
Kvs2,5 m³/h
Indstillingsområdekv 0,1–2,5 m³/h (RLV 15)
Maks. driftstryk10 bar
Maks. differenstryk1 bar
PrøvetrykMaks. 16 bar
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
VentilhusMessing, afzinkningsbestandigt
OverfladeForniklet
PakningO-ring, EPDM
Press-O-ringEN 681
Øvrige metaldeleMessing, Ms 58
Rørtyper til presningKobber, stål og rustfrit stål efter EN 10312/EN 1057
PresbakkerV og M 15 mm
GodkendelseIkke CE-mærket, ikke UL-klassificeret
Nettovægt0,284 kg
Bruttovægt0,284 kg
Mærke
Varenummer403578015
EAN5702420091723
