Beskrivelse

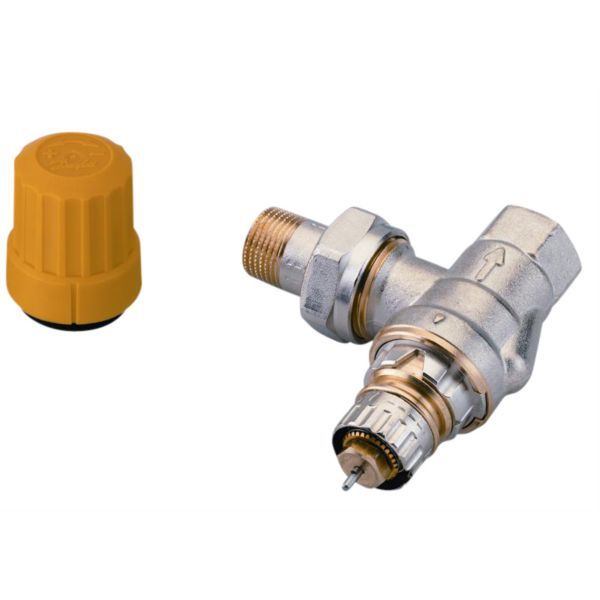

Danfoss RA-UR DN 10 er et ventilhus med integreret forindstilling, der sikrer, at den maksimale vandgennemstrømning ikke overskrides. Danfoss angiver kv-værdier fra 0,02 til 0,47 m³/h ved forindstilling 1 til N og kvs 0,53 m³/h ved helt åben ventil. Ventilen monteres i radiatorens returløb og har 3/8″ indvendigt gevind (Rp 3/8) på indløbet og 3/8″ udvendigt gevind (R 3/8) på udløbet. Byggemålene er de samme som FJVR, så RA-UR egner sig ifølge Danfoss især til udskiftning af allerede installerede FJVR-ventilhuse.
Fordele
- Forindstilling uden værktøj: Danfoss angiver, at indstillingsværdierne sættes let og nøjagtigt uden brug af værktøj.
- Fastlåst indstilling: Når følerelementet er monteret, er forindstillingen fastlåst og sikret mod utilsigtet ændring.
- Følere: Danfoss angiver, at alle elementer i RA 2000-serien passer på RA-U- og RA-UR-ventiler.
- Pakdåse skiftes under drift: Ventilhusets pakdåse kan udskiftes, mens der er vand og tryk på anlægget.
- Kan kendes fra de øvrige: Den gule beskyttelseshætte og “U”-mærket på ventilhalsen adskiller RA-U og RA-UR fra de andre RA-ventiler.
Passer den til dit anlæg?
Bruges til
- Varmeanlæg med små flow-mængder gennem radiatorerne; Danfoss angiver, at RA-UR monteres i radiatorens returløb.
- Udskiftning af allerede installerede ventilhuse af typen FJVR, som ifølge Danfoss har samme byggemål.
Sådan vælger du
- Denne variant: RA-UR DN 10, vinkelløb
- Anden udførelse: RA-UR 3/8″ ligeløb
- Anden udførelse: RA-UR 1/2″ ligeløb
- Anden udførelse: RA-UR 1/2″ vinkelløb
Montering
- Monteres af VVS-installatør i radiatorens returløb; en pil på ventilhuset viser gennemløbsretningen. Termostatføleren bestilles separat.
- 3/8″ indvendigt gevind (Rp 3/8) på indløb og 3/8″ udvendigt gevind (R 3/8) på udløb.
- Medfølger ikke: Termostatføler (RA 2000) – bestilles separat.
Til installatøren
- Forindstilling: Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret, indtil den ønskede skalaværdi står ud for referencemærket, og slip ringen. Der kan vælges forindstillinger mellem 1 og 7 i trin på 0,5; ved indstilling N er ventilen helt åben.
- kv-værdier: Danfoss angiver 0,02 / 0,03 / 0,06 / 0,08 / 0,14 / 0,20 / 0,27 m³/h ved indstilling 1–7 og 0,47 m³/h ved N, målt ved et trykfald på 1 bar over ventilen. kvs 0,53 m³/h gælder ved fuld løftehøjde, dvs. helt åben ventil.
- Proportionalbånd: Danfoss angiver, at kv-værdien ved indstilling N er opgivet efter EN 215-1 ved Xp = 2 K, og at Xp falder til 0,5 K ved indstilling 1.
- Driftsgrænser: Maks. arbejdstryk 10 bar, prøvetryk 16 bar og maks. vandtemperatur 120 °C.
- Differenstryk: Danfoss angiver, at erfaringen viser, at et differenstryk over ventilerne på 0,1–0,3 bar er tilstrækkeligt i de fleste anlæg, og at differenstrykket kan reduceres med differenstrykregulatorerne AVPL, AVP, IVD eller ASV-P. Danfoss anbefaler at vælge pumper, der ikke giver mere tryk, end cirkulationen kræver.
- Indstillingsområde: Danfoss angiver, at indstilling i det skraverede område i databladets kapacitetsdiagram skal undgås.
- Byggerække: Danfoss angiver byggerække D for RA-UR 10 og RA-UR 15.
- Vandberørte materialer: Ventilhus og øvrige metaldele i Ms 58, trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS, O-ring i EPDM og ventilkegle i NBR. Ventilhuset er forniklet udvendigt.
- Vandbehandling: Danfoss angiver, at leverandørens anvisninger skal overholdes, hvis det er nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkafsætning og korrosion.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvordan forindstilles ventilen?
Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret til den ønskede værdi og slip den. Der kan vælges mellem 1 og 7 i trin på 0,5, og ved indstilling N er ventilen helt åben.
Kan jeg bruge den til at udskifte en gammel FJVR-ventil?
Ja. Danfoss angiver, at RA-UR egner sig især til udskiftning af allerede installerede FJVR-ventilhuse, fordi de har samme byggemål.
Følger termostatføleren med ventilen?
Nej, føleren bestilles separat. Danfoss angiver, at alle elementer i RA 2000-serien passer på RA-UR.
Hvad betyder “D” i beskrivelsen?
Det er Danfoss’ byggerække. Databladet angiver byggerække D for RA-UR 10 og RA-UR 15.
Hvad er forskellen på RA-U og RA-UR?
Danfoss angiver, at RA-U monteres i radiatorens fremløb, og RA-UR i returløbet.
Dokumentation
- Datablad Ventilhuse type RA-U og RA-UR PDF · 1,1 MB
- Brochure Spar på varmen med nye radiatorventiler PDF · 1,6 MB
- Garanti Warranty certificate_10 years warranty PDF · 158 KB
