IMI TA Trim returkobling, vinkel, med radiatorforskruning, DN 15, G1/2 (50 009-115)

223 kr. inkl. moms

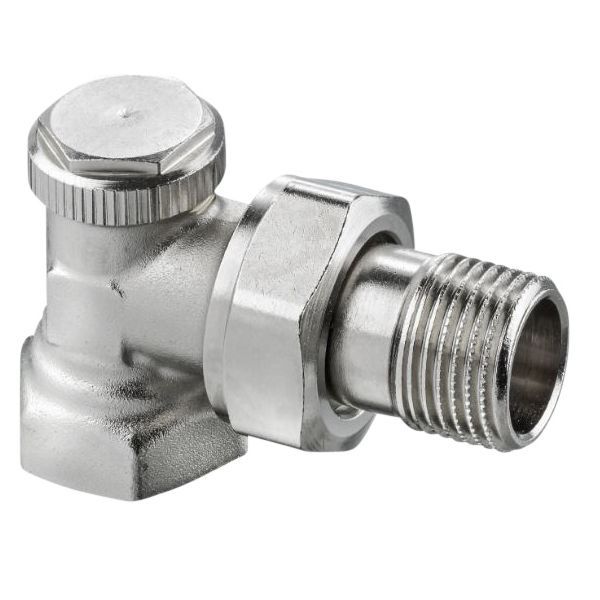

IMI TA Trim er en returkobling til radiatorers returløb, som kan forindstilles og afspærres med en unbrakonøgle.

  • Tilslutning: 1/2″ indvendigt gevind (G 1/2), radiatorside 1/2″ udvendigt gevind (R 1/2)
  • Udførelse: Vinkel
  • Gennemstrømning: Kvs 1,55 m³/h ved 1 bar trykfald
  • Forindstilling og afspærring: betjenes med unbrakonøgle
  • Medfølger: Radiatorforskruning

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 405163404 Kategori:

Beskrivelse

IMI TA Trim er en returkobling til radiatorer og terminalenheder, som både kan forindstilles og afspærres. Kombinationen af afspærrings-/reguleringskegle og ventilsæde gør, at den fungerer som afspærringsventil og samtidig bruges til hydraulisk forindstilling. Denne udgave er vinkel i DN 15 med 1/2″ indvendigt gevind (G 1/2) mod røret og 1/2″ udvendigt gevind (R 1/2) mod radiatoren, og leveres inkl. radiatorforskruning.

Fordele

  • Afspærring: Individuel afspærring af radiatoren, fx ved maling eller vedligehold, uden at forstyrre de øvrige radiatorer.
  • Forindstilling: Hydraulisk forindstilling, så anlægget kan forsyne alle radiatorer med det dimensionerende flow.
  • Betjening: Betjenes med 5 mm unbrakonøgle.
  • Ventilhus: Forniklet messing med EPDM O-ringe.

Passer den til dit anlæg?

Bruges til

  • Pumpedrevne varmeanlæg til opvarmning og klimastyring.
  • Returløbet på radiatorer og terminalenheder sammen med en termostatventil eller manuel radiatorventil.

Sådan vælger du

Montering

  • Monteres i radiatorens returløb; forindstilling og afspærring udføres med 5 mm unbrakonøgle.
  • Kan tilsluttes glatte rør med klemringskoblingen KOMBI.
  • Medfølger: Radiatorforskruning.
Til installatøren
  • Afspærring: returkoblingen lukkes ved at dreje med uret med en 5 mm unbrakonøgle. Er den forindstillet, noteres antal omdrejninger under lukning, så den oprindelige indstilling kan findes igen.
  • Forindstilling: luk returkoblingen, og åbn den derefter det nødvendige antal omdrejninger (aflæses i Kv-diagrammet ud fra flow og differenstryk). Fra fabrikken er den fuldt åben.
  • Driftsgrænser: PN 10, maks. arbejdstemperatur 120 °C, min. arbejdstemperatur -10 °C.
  • Vandkvalitet: det varmebærende medium skal være rent og afgasset. Mineralske olier eller mineralholdige smøremidler kan nedbryde EPDM-pakningerne. Nitritfri frost- og korrosionsbeskyttelse skal følge producentens anvisninger om koncentration og tilsætningsstoffer.

Kv-værdi ved forindstilling, DN 15, PN 10

Omdrejninger 0,25 0,5 0,75 1 1,5 2 2,5 3 3,5 Kvs
Kv (m³/h) 0,20 0,35 0,45 0,60 0,85 1,10 1,25 1,35 1,45 1,55

Kvs = m³/h ved et trykfald på 1 bar og fuldt åben ventil.

Varianter

Ofte stillede spørgsmål

Hvordan finder jeg forindstillingen igen efter afspærring?
Notér antal omdrejninger, når returkoblingen lukkes, og åbn det samme antal omdrejninger igen.

Hvad er fabriksindstillingen?
Fuldt åben.

Kan Trim tilsluttes glatte rør?
Ja. IMI TA angiver, at Trim kan tilsluttes glatte rør med klemringskoblingen KOMBI.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeReturkobling med forindstilling og afspærring (Trim)
FunktionRegulering, forindstilling, afspærring
Producentens varenr.50 009-115
UdførelseVinkel, inkl. radiatorforskruning
DimensionDN 15 (1/2")
Tilslutning1/2" indvendigt gevind (G 1/2)
Radiatortilslutning1/2" udvendigt gevind (R 1/2)
Kvs1,55 m³/h
ForindstillingMed afspærrings-/forindstillingskegle; fra fabrikken fuldt åben
TrykklassePN 10
Medietemperatur-10…120 °C
AnvendelsesområdeVarme- og køleanlæg
VentilhusMessing
OverfladeVentilhus og koblingsdele er forniklede
PakningO-ringe i EPDM-gummi
ForindstillingsnøgleUnbrakonøgle 5 mm
Måll4 54 mm, l5 24 mm, H 45 mm
NøglestørrelseS1 27 mm, S2 30 mm, S3 19 mm
MærkningTA, DN
StandardDimensioner iht. EN 215 serie S
Mærke
Varenummer405163404
EAN4024052990412
Vægt0,19 kg
