Beskrivelse

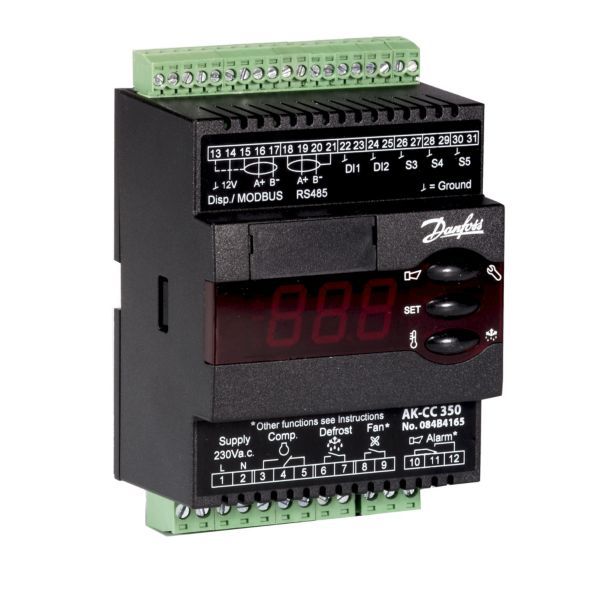

Danfoss AK-CC 350 regulerer temperaturen i kølemøbler i supermarkeder. Regulatoren har en lang række foruddefinerede anvendelser og kan derfor afløse flere separate termostater og timere. Temperaturen måles med en eller to følere, og fire relæer styrer funktioner som køling, ventilator, afrimning, kantvarme, alarm og lys.
Fordele
- Alt-i-ét styring: Danfoss angiver, at regulatoren kan erstatte en samling af termostater og timere til køling, afrimning, ventilator, kantvarme, alarm og lys.
- To kompressorer: Den anden kompressor starter efter en indstillet tidsforsinkelse, så belastningen fordeles.
- HACCP-overvågning: Regulatoren overvåger temperaturen og registrerer perioder med for høj temperatur.
- Display: Regulatoren har display på fronten og kan udvides med et eksternt display (EKA 163A eller EKA 164A, tilbehør).
- Datakommunikation: Fast MODBUS.
Passer den til dit anlæg?
Bruges til
- Temperaturregulering af kølemøbler i supermarkeder.
- Ny installation og service i kølebranchen: mange foruddefinerede anvendelser i ét apparat.
Sådan vælger du
- Denne variant: AK-CC 350 med 4 relæer, fast MODBUS og 2 temperaturreferencer.
- AK-CC 210 (LON eller MODBUS som option)
- Eksternt display EKA 163A
Montering
- Termostatfølerne placeres i den kolde luftstrøm efter fordamperen, i den varme luftstrøm lige før fordamperen eller begge steder.
- Afrimningstemperaturen måles med en S5-føler eller indirekte via S4-målingen.
Til installatøren
- El: 230 V AC +10/-15 %, 50/60 Hz. El-tilslutningskabel maks. 1,5 mm² flerleder, maks. 1 mm² på føler- og DI-indgange.
- Ind-/udgange: 4 relæudgange, 3 analoge indgange, 2 digitale indgange; følertyper Pt 1000, PTC 1000 og NTC-M2020 med måleområde -60 til +99 °C.
- Relæer: Med ekstern relæstyring angiver Danfoss DO1 10 (6) A, DO2 og DO3 6 (3) A og DO4 4 (1) A, min. 100 mA; uden ekstern relæstyring DO1 16 (8) A og DO2/DO3 10 (6) A.
- Relæerne må ikke bruges til direkte kobling af kapacitive belastninger som LED eller on/off-styring af EC-motorer – brug en egnet kontaktor.
- Digitale indgange: kontakterne skal være guldbelagte, og kabellængden må højst være 15 m; ved længere afstande bruges hjælperelæer.
- Kommunikation: fast MODBUS; regulatoren kan udvides med LON eller MODBUS.
- Kan styre op til 2 kompressorer og 1 fordamper. De to kompressorer skal være lige store og af en type, der kan starte op mod et højt tryk; kompressoren med færrest køretimer starter først, den anden efter en indstillet tidsforsinkelse.
- Omgivelser: 0–55 °C under drift, -40…70 °C under transport, 20–80 % RF ikke-kondenserende og ingen stød eller vibrationer; kapslingsgrad IP 20.
- HACCP: overvåger og registrerer perioder med for høj temperatur; fabrikskalibrering giver ifølge Danfoss en målenøjagtighed bedre end EN 441-13 uden efterfølgende kalibrering (Pt 1000-føler).
Se alle tekniske specifikationer →
Tilbehør
Danfoss EKA 163A Fjernbetjent display, Klemmer, RS 485 og TTL702 kr. inkl. moms+
Ofte stillede spørgsmål
Kan regulatoren styre to kompressorer, og hvordan er de koblet?
Ja. Den ene kompressor kobler ved halvdelen af termostatens differens, den anden ved hele differensen; kompressoren med færrest køretimer starter først, og den anden starter efter en indstillet tidsforsinkelse. Danfoss angiver, at de to kompressorer skal være lige store og kunne starte op mod et højt tryk.
Hvad kan de to digitale indgange bruges til?
Hver indgang kan sættes til en af funktionerne møbelrengøring, dørkontakt med alarm, start af afrimning, koordineret afrimning, skift mellem to temperaturreferencer eller videresendelse af en kontakts position over datakommunikationen.
Hvad betyder regulatorens HACCP-funktion?
Regulatoren overvåger temperaturen og registrerer perioder med for høj temperatur. Fabrikskalibreringen giver desuden ifølge Danfoss en målenøjagtighed, der er bedre end angivet i standarden EN 441-13, uden efterfølgende kalibrering (Pt1000-føler).
Kan der tilsluttes et display?
Ja, regulatoren har display på fronten og kan udvides med et fjernbetjent display, EKA 163A eller EKA 164A.
Hvor længe holder uret ved strømafbrydelse?
Danfoss angiver en gangreserve på 4 timer.
Dokumentation
- Installationsvejledning AK-CC 350 PDF · 1,6 MB
- Brugervejledning Regulator til temperaturstyring AK-CC 350 manual PDF · 1,9 MB
- Faktaark Detailed overview of ADAP-KOOL™ Case Controllers PDF · 923 KB
- Programmeringsvejledning Modbus parameter list AK-CC 350 PDF · 2,0 MB
- White paper The secret behind Danfoss adaptive defrost - Whitepaper PDF · 694 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
