Beskrivelse

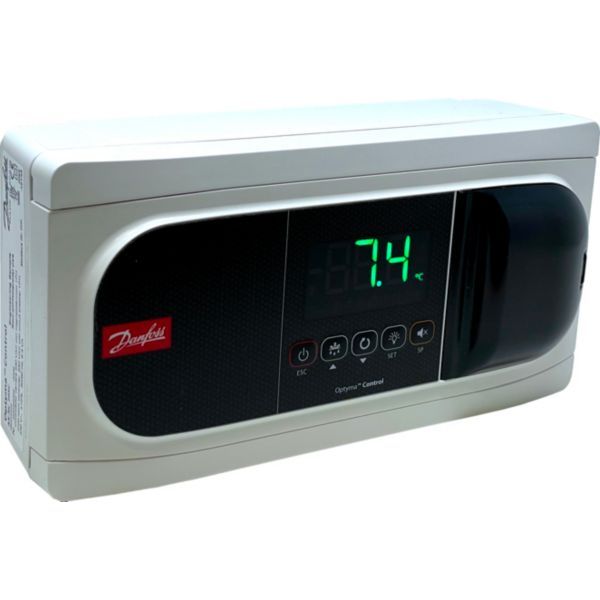

Danfoss AK-RC 205C er en Optyma Control-styring til kølerum og frostrum. Den styrer kompressor, krumtaphusvarmer, fordamperventilatorer, afrimning (op til 2 fordampere) og magnetventil, og den har indbygget magnetotermisk motorværn på 16 A til en 1-faset kompressor. Opsætningen sker med en startguide, hvor du vælger den rigtige applikation og derefter sætpunktet.
Fordele
- Idriftsættelse: En indbygget startguide hjælper dig med at vælge den rigtige applikation og sætpunkt.
- Afrimning: Startguiden har færdige applikationer til elektrisk afrimning, luftafrimning, varmgasafrimning, omvendt kredsløb og statisk afrimning.
- Udvidet styring: Regulatoren kan også styre kølerumsbelysning, dørramme- og afløbsvarmere og dørkontrol og give alarm ved for høj temperatur eller åben dør.
- Montering: Danfoss fremhæver den enkle ledningsføring og den høje kapslingsklasse IP65.
- Overordnet system: RS485 Modbus til Danfoss ADAP-KOOL eller til tredjepartssystemer.
Passer den til dit anlæg?
Bruges til
- Kølerum og frostrum: styring af kompressor, afrimning og fordamperventilatorer.
Sådan vælger du
- Denne variant: AK-RC 205C med 5 relæudgange og indbygget motorværn til 1-faset kompressor.
- AK-RC 204B uden motorværn
Montering
- Opsætning i fire trin: tilslut ledninger, tænd for strømmen, kør startguiden og vælg applikation, og indstil sætpunktet.
- Danfoss angiver, at regulatoren leveres med 2 NTC 10K-følere.
- Medfølger: 2 NTC 10K-følere.
- Medfølger ikke: NTC-følere af typen EKS 221 i 1,5 m, 3,5 m og 8,5 m (tilbehør).
Til installatøren
- Styrede komponenter: Kompressor, krumtaphusvarmer, fordamperventilatorer, afrimningsvarme (op til 2 fordampere), magnetventil, kølerumsbelysning, dørramme- og afløbsvarmere samt dørkontrol (aktivitet og alarmer). Regulatoren håndterer også fjernbetjent sætpunktsændring og afrimning.
- Relæer: SSV/afrimning SPDT 20 A, ventilator SPST 16 A, køl SPST 16 A, AUX 1 SPDT 20 A og AUX 2 SPDT 16 A – i alt 5 relæudgange.
- Ind- og udgange: 2 analoge NTC-indgange og 1 digital indgang.
- Følerområde: -50,0 til +99,9 °C med en opløsning på 0,1 °C.
- Motorværn: Magnetotermisk motorværn på 16 A, beregnet til Optyma-regulatortypen med 1-faset kompressor (2 HP).
- Alarmer: Temperaturalarm og alarm for åben dør.
- Kommunikation: RS485 Modbus til Danfoss ADAP-KOOL eller tredjepartssystemer.
- Bemærk: Den avancerede afrimningsfunktion (Adaptive Defrost) findes kun på AK-RC 305W-SD, ikke på AK-RC 205C.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvad kan AK-RC 205C styre ud over kompressor og afrimning?
Ifølge producenten kan styringen desuden styre krumtaphusvarmer, fordamperventilatorer, magnetventil, kølerumsbelysning, dørramme- og afløbsvarmere samt dørkontrol (aktivitet og alarmer), og den kan håndtere fjernbetjent sætpunktsændring og afrimning.
Hvilke afrimningsformer kan den bruges til?
Databladets applikationstabel har færdige opsætninger til elektrisk afrimning, luftafrimning, varmgasafrimning, omvendt kredsløb og statisk afrimning.
Hvor fin er temperaturens opløsning?
0,1 °C, ifølge producentens datablad.
Følger der følere med?
Ja. Danfoss angiver, at regulatoren leveres med 2 NTC 10K-følere. Længere EKS 221-følere kan købes som tilbehør.
Har den den avancerede afrimningsfunktion?
Nej. Databladets oversigt angiver “Advanced defrost function” som en funktion på AK-RC 305W-SD, ikke på AK-RC 205C.
Dokumentation
- Datablad Optyma controller, type AK-RC 204B, 205C, 305W-SD PDF · 2,5 MB
- Installationsvejledning Optyma™ control AK-RC Single Phase mounting kit PDF · 507 KB
- Installationsvejledning Temperature controller for walk-in coolers and freezers, type AK-RC 204B and AK-RC 205C PDF · 7,0 MB
- Brugervejledning Temperature controller for walk-in coolers and freezers, type AK-RC 204B, 205C PDF · 4,4 MB
- Reklamemateriale CO2-løsninger til små kommercielle kølerum PDF · 423 KB
- Katalog Electronic Controls catalogue for comref PDF · 2,4 MB
- Programmeringsvejledning Modbus parameter list, AK-RC 204B, 205C PDF · 2,0 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
