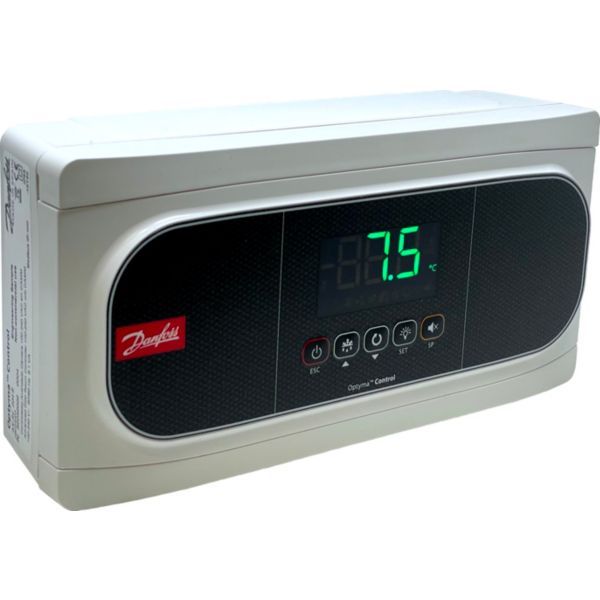

Danfoss AK-RC204B Koldrumsstyreenhed, 4 temperatur relæer, 230 V, 50 Hz

2.449 kr. inkl. moms

Regulator til kølerum og fryserum. Den styrer kompressor, fordamperventilatorer, afrimning og alarmer fra én enhed.

  • Kompressorer: Til 1 kompressor, 1-faset
  • Forsyning: 230 V AC
  • Kapsling: IP65
  • Opsætning: Startguide fører dig gennem valg af den rigtige applikation
  • Dataforbindelse: Modbus (digital dataforbindelse) til Danfoss ADAP-KOOL® og tredjepartssystemer

Levering 1–3 hverdage

Varenummer (SKU): 470805001 Kategori:

Beskrivelse

Danfoss AK-RC 204B er en regulator til kølerum og fryserum, bygget til én kompressor. Den styrer afrimning, fordamperventilatorer og alarmer, og en startguide (Wizard) sætter den rigtige applikation op i få trin. Styringen tilsluttes via RS485 Modbus til Danfoss ADAP-KOOL® eller tredjepartssystemer.

Fordele

  • Opsætning: Startguiden (Wizard) fører gennem ledningsføring, strømtilslutning og valg af den rigtige applikation i få trin.
  • Styrede funktioner: Kompressor, krumtaphusvarmer, fordamperventilatorer, afrimning, magnetventil, kølerumslys samt dørramme- og drænvarmere.
  • Display: Bredt display, hvor temperatur og driftstilstand kan aflæses i en enkel menu.
  • Alarmer: Advarer ved temperaturafvigelse og åben dør.
  • Fjernstyring: Sætpunkt og afrimning kan ændres eksternt.
  • Dataforbindelse: Kan indgå i et Danfoss ADAP-KOOL-anlæg eller kommunikere med tredjepartssystemer via Modbus.

Passer den til dit anlæg?

Bruges til

  • Styring af kølerum og fryserum med 1 kompressor; Danfoss angiver anvendelsesområdet som kondenseringsenhed.
  • Kan indgå i et selvstændigt system eller et distribueret system.

Sådan vælger du

Montering

  • Fast intern montering; kapsling IP65.
  • Dørovervågning (aktivitet og alarm) tilsluttes den digitale indgang.
  • Medfølger: 2 stk. NTC 10K-følere.
  • Medfølger ikke: Ekstra temperaturfølere EKS 221 – fås som tilbehør.
Til installatøren
  • Reguleringsfunktioner: Regulatoren kan styre kompressor, krumtaphusvarmer, fordamperventilatorer, afrimningsmodstand (op til 2 fordampere), magnetventil, kølerumslys, dørramme- og drænvarmere samt dørovervågning (aktivitet og alarm).
  • Driftsgrænser: Omgivelsestemperatur -10…50 °C ved drift, -30…60 °C ved opbevaring.
  • Følerområde: -50,0…99,9 °C, opløsning 0,1 °C, målenøjagtighed ±1 °C, belastningstolerance for NTC-føleren ved 25 °C ±0,4 °C.
  • El: 230 V AC ±10 %, maks. mærkestrøm 15 A, maks. optaget effekt 6,3 VA. Digitale udgange: 2 × SPDT 20 A og 2 × SPST 16 A. Analoge indgange: 2 (NTC). Digital indgang: 1.
  • Ventiludgang beregnet til TXV (termostatisk ekspansionsventil).
  • Indbygget summer giver lydalarm.
  • AK-RC 204B har hverken indbygget elektrisk beskyttelse eller den avancerede afrimningsfunktion; begge dele står i Danfoss’ porteføljetabel ved andre modeller i serien.

Varianter

Ofte stillede spørgsmål

Kan jeg sætte styringen op uden at kende alle parametrene?
Ja. En startguide (Wizard) fører dig gennem valg af den rigtige applikation ud fra en tabel over installationstyper, efter at ledningsføring og strøm er tilsluttet.

Hvor mange kompressorer kan den styre?
AK-RC 204B styrer 1 kompressor. Danfoss angiver regulatortypen som Optyma Control 1-faset (2 HP).

Følger temperaturfølere med?
Ja, der følger 2 stk. NTC 10K-følere med.

Kan styringen kobles sammen med andre systemer?
Ja, via RS485 Modbus til Danfoss ADAP-KOOL eller tredjepartssystemer.

Har den elektrisk beskyttelse indbygget?
Nej, AK-RC 204B har ikke indbygget elektrisk beskyttelse. Søstermodellen AK-RC 205C har 16 A elektrisk beskyttelse indbygget.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAK-RC 204B kølerumsstyring (Optyma Control)
ModelAK-RC 204B
Danfoss kodenr.080Z5001
RegulatortypeOptyma Control 1-faset (2 HP)
FunktionStyring af kølerum
AnvendelsesområdeKondenseringsenhed
Maks. antal kompressorer1
Omgivelsestemperatur-10…50 °C (drift), -30…60 °C (opbevaring)
Forsyningsspænding230 V AC ±10 %
Effektforbrug6,3 VA (maks.)
Maks. mærkestrøm15 A
Antal udgange2 × SPDT 20 A, 2 × SPST 16 A
Analoge indgange2 (NTC)
Digitale indgange1
KommunikationRS485 Modbus
Følertype2 stk. NTC 10K (medfølger)
Følerens måleområde-50,0…99,9 °C
Opløsning (indstilling/differential)0,1 °C
Målenøjagtighed±1 °C
KapslingsklasseIP65
Mål290 × 141 mm (bredde × højde)
MonteringFast intern montering
DisplayJa, med menu
Indbygget summerJa
VentiludgangBeregnet til TXV (termostatisk ekspansionsventil)
GodkendelserCE, RoHS
Nettovægt1,081 kg
Bruttovægt1,377 kg
Belastningstolerance, NTC-føler ved 25 °C±0,4 °C
Mærke
Varenummer470805001
EAN5715162444207
